Questão 70 da Santa Casa 2024

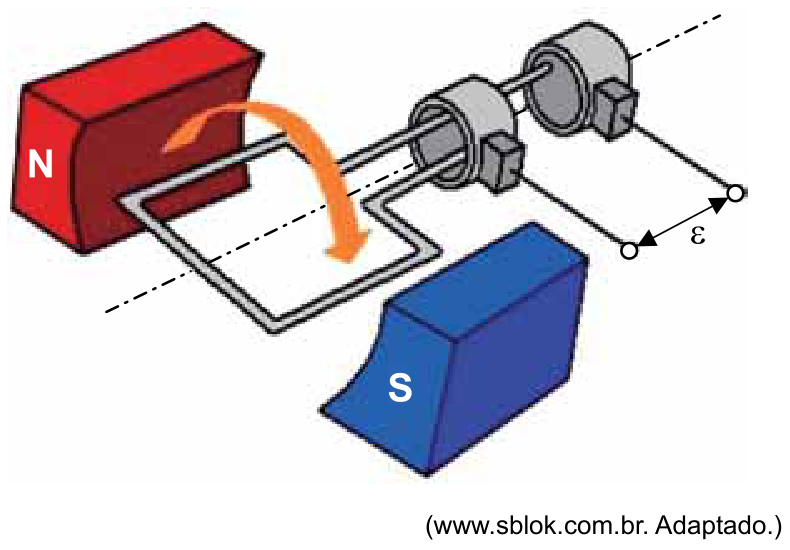

Grande parte da produção de energia elétrica no Brasil ocorre em usinas que utilizam processos baseados no fenômeno da indução eletromagnética. Muito simplificadamente, esses processos assemelham-se ao procedimento de girar uma espira condutora no interior de um campo magnético produzido por um ímã permanente, como mostrado na figura.

(www.sblok.com.br. Adaptado.)
Em uma montagem como a da figura, produz-se uma força eletromotriz induzida \varepsilon porque, durante a rotação da espira, ocorre
- Ainversão periódica no sentido dessa rotação.
- Bvariação periódica do fluxo magnético através da espira.
- Cvariação periódica do campo magnético produzido pelo ímã.
- Dvariação periódica da resistência elétrica da espira.
- Einversão periódica dos polos do ímã.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Pela lei de Faraday, uma força eletromotriz só é induzida em uma espira quando o fluxo magnético através dela varia no tempo:
O fluxo é dado por
onde B é o campo magnético, A é a área da espira e \theta é o ângulo entre o campo e a normal ao plano da espira.
Na figura, o ímã é fixo, então B é constante (campo uniforme entre N e S). A área A da espira também não muda. O que muda durante a rotação é o ângulo \theta:
- Com a espira perpendicular ao campo, \theta = 0^\circ e o fluxo é máximo.
- Girando até ficar paralela ao campo, \theta = 90^\circ e o fluxo é nulo.
- Continuando, o fluxo fica negativo, e depois volta ao valor inicial a cada volta completa.
Como \cos\theta varia de forma periódica, o fluxo também varia periodicamente, e isso induz a fem \varepsilon medida nos anéis coletores (uma tensão alternada).
Portanto, a causa da fem é a variação periódica do fluxo magnético através da espira.
Alternativa B.
Por que as outras alternativas estão erradas
- Aa espira gira sempre no mesmo sentido; o que se inverte é o sinal da fem, não o sentido da rotação.
- Co ímã é permanente, então o campo B que ele produz é constante.
- Da resistência do fio não muda com a rotação e, de todo modo, não é ela que gera a fem.
- Eos polos de um ímã permanente não se invertem durante o giro da espira.
Assunto: Indução eletromagnética e transformadores.
Reportar erro na resolução

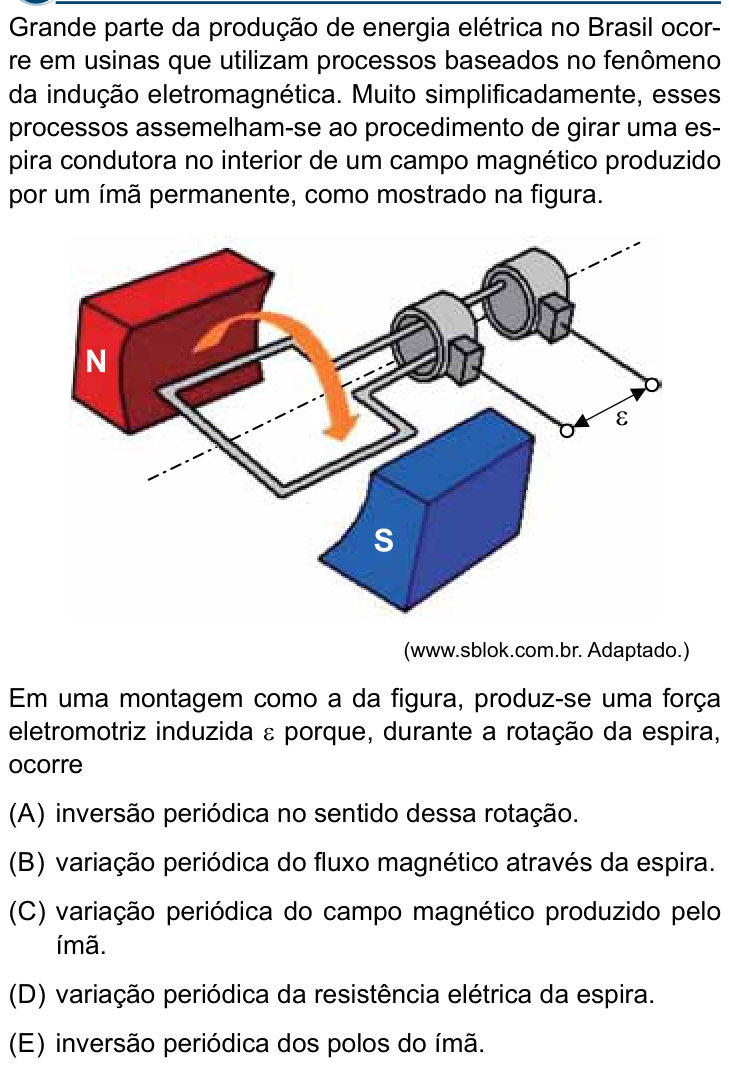

Ver como caiu na prova
