Questão 77 da FUVEST 2020

1ª fase

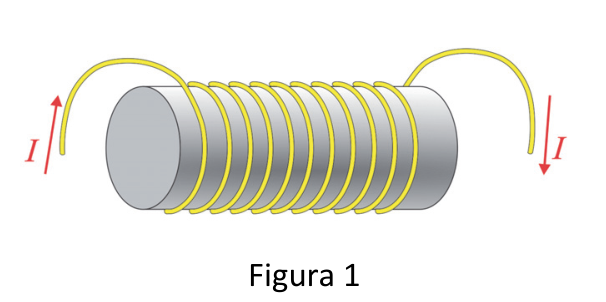

Um solenoide muito longo é percorrido por uma corrente elétrica I, conforme mostra a figura 1.

Esquema tridimensional de um solenoide cilíndrico percorrido por uma corrente elétrica I que sobe na espira à esquerda e desce à direita.

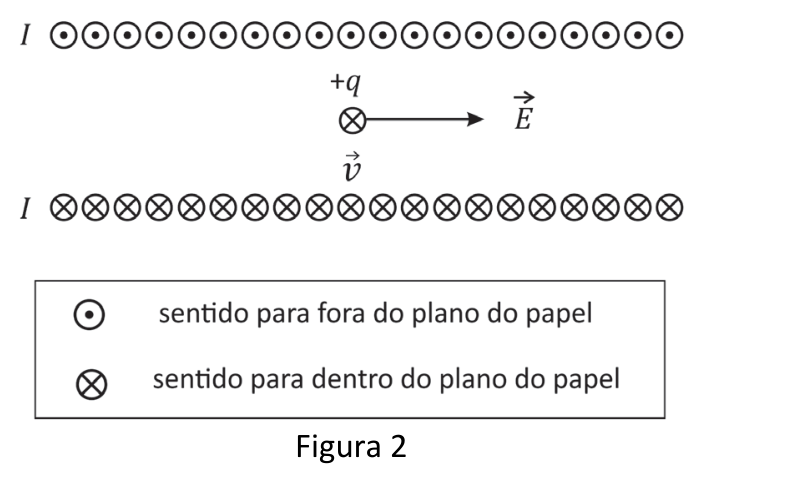

Em um determinado instante, uma partícula de carga q positiva desloca-se com velocidade instantânea \vec{v} perpendicular ao eixo do solenoide, na presença de um campo elétrico na direção do eixo do solenoide. A figura 2 ilustra essa situação, em uma seção reta definida por um plano que contém o eixo do solenoide.

Corte longitudinal do solenoide mostrando correntes com sentido para fora do papel no topo e para dentro do papel na base. No interior, uma carga positiva +q tem velocidade instantânea v apontando para dentro do plano do papel e campo elétrico E apontando para a direita ao longo do eixo.

O diagrama que representa corretamente as forças elétrica \vec{F}_E e magnética \vec{F}_B atuando sobre a partícula é:

  1. A
    Vetor F_E apontando horizontalmente para a direita e vetor F_B apontando verticalmente para baixo a partir do mesmo ponto.
  2. B
    Vetor F_B apontando verticalmente para cima e vetor F_E apontando horizontalmente para a direita a partir do mesmo ponto.
  3. C
    Vetor F_E apontando horizontalmente para a esquerda e vetor F_B apontando horizontalmente para a direita em sentidos opostos a partir do mesmo ponto.
  4. D
    Vetor F_B entrando perpendicularmente no plano do papel e vetor F_E apontando horizontalmente para a direita.
  5. E
    Vetor F_E apontando horizontalmente para a esquerda e vetor F_B saindo perpendicularmente do plano do papel.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

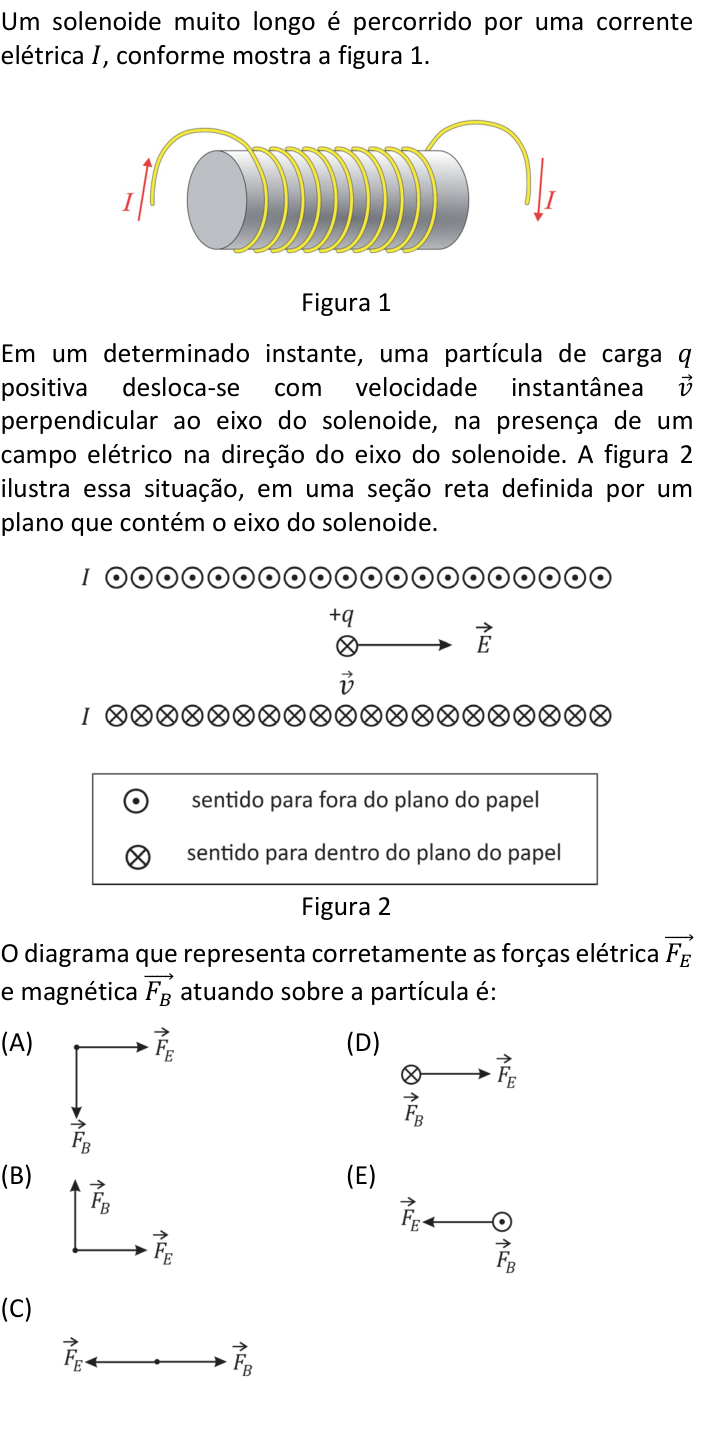

Ver como caiu na prova Questão 77 no caderno da FUVEST 2020
