Questão F04 da 2ª fase da FUVEST 2015

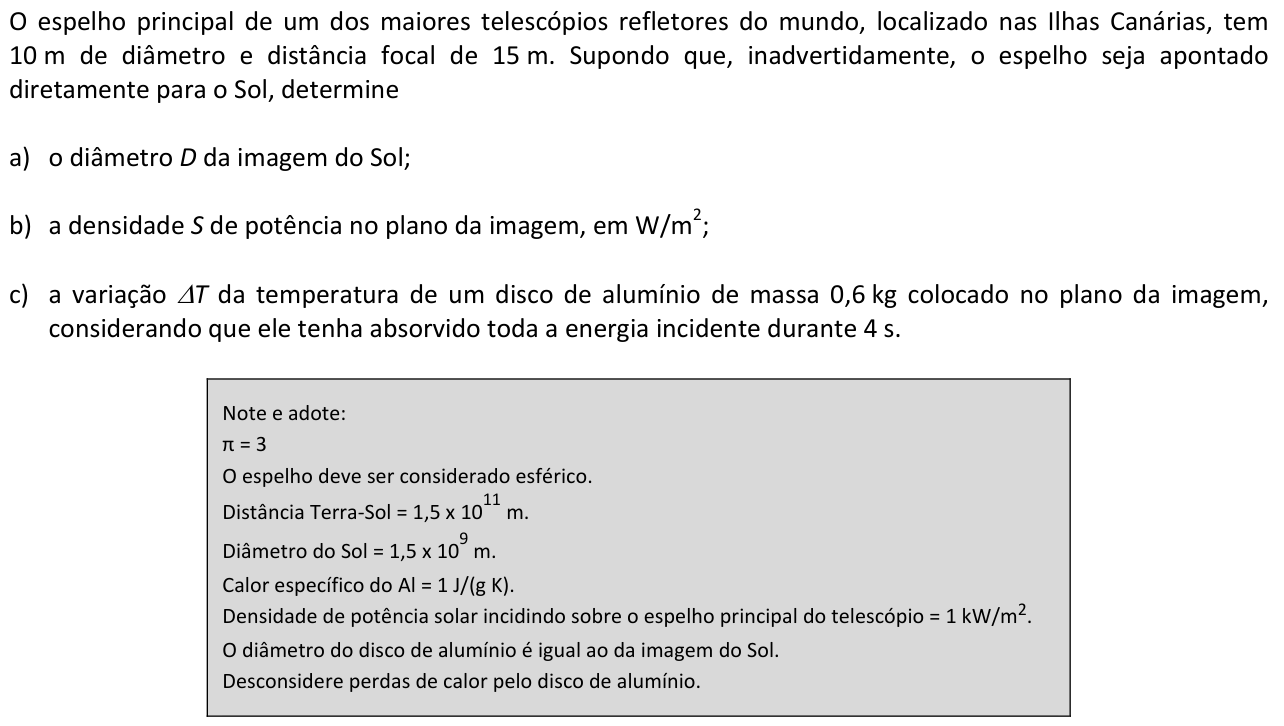

O espelho principal de um dos maiores telescópios refletores do mundo, localizado nas Ilhas Canárias, tem 10\text{ m} de diâmetro e distância focal de 15\text{ m}. Supondo que, inadvertidamente, o espelho seja apontado diretamente para o Sol, determine
a) o diâmetro D da imagem do Sol;
b) a densidade S de potência no plano da imagem, em \text{W/m}^2;
c) a variação \Delta T da temperatura de um disco de alumínio de massa 0{,}6\text{ kg} colocado no plano da imagem, considerando que ele tenha absorvido toda a energia incidente durante 4\text{ s}.
Note e adote:
\pi = 3
O espelho deve ser considerado esférico.
Distância Terra-Sol = 1{,}5 \times 10^{11}\text{ m}.
Diâmetro do Sol = 1{,}5 \times 10^9\text{ m}.
Calor específico do \text{Al} = 1\text{ J/(g K)}.
Densidade de potência solar incidindo sobre o espelho principal do telescópio = 1\text{ kW/m}^2.
O diâmetro do disco de alumínio é igual ao da imagem do Sol.
Desconsidere perdas de calor pelo disco de alumínio.
Reportar erro na questão
Resolução comentada
a) O Sol está muito longe, então seus raios chegam praticamente paralelos e a imagem se forma no plano focal, a f = 15\ \text{m} do espelho. Os raios que vêm das bordas do Sol formam entre si o ângulo \theta (em radianos), dado por:
Por semelhança de triângulos, com a imagem no foco:
D = 0{,}15\ \text{m} = 15\ \text{cm}
b) Toda a potência captada pelo espelho se concentra na imagem do Sol.
- Área do espelho: A_e = \pi R^2 = 3\times 5^2 = 75\ \text{m}^2.
- Potência captada: P = 1000 \times 75 = 7{,}5\times10^{4}\ \text{W}.
- Área da imagem: A_i = \pi (D/2)^2 = 3\times(0{,}075)^2 = 1{,}6875\times10^{-2}\ \text{m}^2.
Conferindo: a razão entre as áreas é (10/0{,}15)^2 \approx 4{,}4\times10^3, e multiplicando por 1\ \text{kW/m}^2 obtemos o mesmo valor.
S \approx 4{,}4\times10^{6}\ \text{W/m}^2
c) O disco tem o diâmetro da imagem, então recebe toda a potência de 7{,}5\times10^4\ \text{W}. Em 4\ \text{s} ele absorve:
Com m = 0{,}6\ \text{kg} = 600\ \text{g} e c = 1\ \text{J/(g K)}:
\Delta T = 500\ \text{K} (ou 500\ ^\circ\text{C})
Assuntos: Espelhos esféricos, Calorimetria: calor sensível e trocas de calor.
