PRÁTICA COM QUESTÕES OFICIAIS

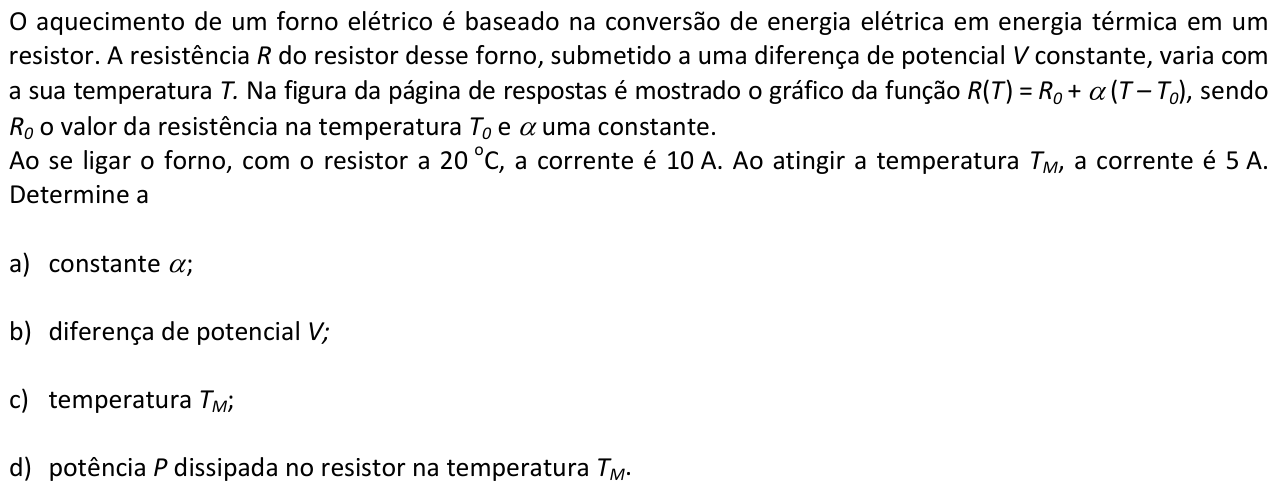

Questão F02 da 2ª fase da FUVEST 2015
O aquecimento de um forno elétrico é baseado na conversão de energia elétrica em energia térmica em um resistor. A resistência R do resistor desse forno, submetido a uma diferença de potencial V constante, varia com a sua temperatura T. Na figura da página de respostas é mostrado o gráfico da função R(T) = R_0 + \alpha(T - T_0), sendo R_0 o valor da resistência na temperatura T_0 e \alpha uma constante.
Ao se ligar o forno, com o resistor a 20\ ^\circ\text{C}, a corrente é 10\ \text{A}. Ao atingir a temperatura T_M, a corrente é 5\ \text{A}. Determine a
a) constante \alpha;
b) diferença de potencial V;
c) temperatura T_M;
d) potência P dissipada no resistor na temperatura T_M.

Reportar erro na questão
Resolução comentada
a) Pelo gráfico, a reta passa por (20\ ^\circ\text{C};\ 12\ \Omega) e por (220\ ^\circ\text{C};\ 24\ \Omega). Em R(T)=R_0+\alpha(T-T_0), a constante \alpha é o coeficiente angular da reta:
\alpha = 0{,}06\ \Omega/^\circ\text{C}
b) Ao ligar o forno, o resistor está a T_0=20\ ^\circ\text{C}, e o gráfico dá R_0=12\ \Omega. A corrente inicial é 10\ \text{A}. Pela 1ª lei de Ohm:
Como V é constante, esse valor vale para todo o aquecimento.
V = 120\ \text{V}
c) Na temperatura T_M, a corrente cai para 5\ \text{A} com a mesma tensão de 120\ \text{V}. A resistência nesse instante é:
Usando a função R(T):
Isso confere com o gráfico, onde R=24\ \Omega corresponde a 220\ ^\circ\text{C}.
T_M = 220\ ^\circ\text{C}
d) A potência dissipada em T_M é:
O mesmo valor sai de P=\dfrac{V^2}{R_M}=\dfrac{120^2}{24}=600\ \text{W}.
P = 600\ \text{W}
Assuntos: Resistência elétrica e leis de Ohm, Potência elétrica e efeito Joule.
