PRÁTICA COM QUESTÕES OFICIAIS
Questão F02 da 2ª fase da FUVEST 2013
O telêmetro de superposição é um instrumento ótico, de concepção simples, que no passado foi muito utilizado em câmeras fotográficas e em aparelhos de medição de distâncias. Uma representação esquemática de um desses instrumentos está na página de respostas. O espelho semitransparente \text{E}_1 está posicionado a 45^\circ em relação à linha de visão, horizontal, AB. O espelho \text{E}_2 pode ser girado, com precisão, em torno de um eixo perpendicular à figura, passando por C, variando-se assim o ângulo \beta entre o plano de \text{E}_2 e a linha horizontal. Deseja-se determinar a distância AB do objeto que está no ponto B ao instrumento.
a) Desenhe na figura da página de respostas, com linhas cheias, os raios de luz que, partindo do objeto que está em B, atingem o olho do observador - um atravessa o espelho \text{E}_1 e o outro é refletido por \text{E}_2 no ponto C. Suponha que ambos cheguem ao olho do observador paralelos e superpostos.
b) Desenhe, com linhas tracejadas, o trajeto aproximado de um raio de luz que parte do objeto em B', incide em C e é refletido por \text{E}_2.
Com o objeto em um ponto B específico, o ângulo \beta foi ajustado em 44^\circ, para que os raios cheguem ao olho do observador paralelos e superpostos. Nessa condição,
c) determine o valor do ângulo \gamma entre as linhas AB e BC;
d) com \text{AC} = 10\text{ cm}, determine o valor de AB.
| Note e adote: |
|---|
| \text{sen}(22^\circ) = 0{,}37; \cos(22^\circ) = 0{,}93 \text{sen}(44^\circ) = 0{,}70; \cos(44^\circ) = 0{,}72 \text{sen}(88^\circ) = 0{,}99; \cos(88^\circ) = 0{,}03 As direções AB e AC são perpendiculares entre si. |

Reportar erro na questão
Resolução comentada
a) Não dá para desenhar aqui, então descrevo o traçado. O primeiro raio sai de B e segue pela horizontal até A. Ele atravessa o espelho semitransparente \text{E}_1 e chega ao olho.
O segundo raio sai de B e vai até C, onde é refletido por \text{E}_2. Para chegar ao olho paralelo e superposto ao primeiro, ele precisa subir na vertical de C até A. Em A ele é refletido por \text{E}_1, que está a 45^\circ, e vira horizontal para a esquerda, em direção ao olho. Esse caminho coincide com o do primeiro raio.
Desenhe então: B→A→olho (reto), e B→C, C→A (vertical, subindo), A→olho.
Resposta: raios B→A→olho e B→C→A→olho, ambos chegando ao olho na horizontal.
b) O espelho \text{E}_2 está fixo em \beta=44^\circ. O raio de B' chega a C inclinado de um ângulo maior em relação à horizontal do que o raio vindo de B, porque B' está mais perto e o ângulo \text{A}\hat{\text{C}}\text{B}' é menor que 88^\circ.
Pela lei da reflexão, o raio refletido sobe inclinado para a direita da vertical CA. Ele passa à direita de A e atinge \text{E}_1 em outro ponto. Depois de refletir em \text{E}_1, chega ao olho num caminho que não é paralelo nem superposto ao raio que veio direto. O observador vê duas imagens separadas.
Desenhe então: B'→C e, de C, uma linha tracejada subindo levemente inclinada para a direita da vertical CA.
Resposta: tracejado B'→C e, de C, um raio subindo inclinado para a direita da vertical CA, sem superposição.
c) Com \beta = 45^\circ, um raio horizontal seria refletido exatamente na vertical. Em C, a direção do raio refletido gira o dobro do que gira o espelho. Como \beta=44^\circ, o desvio em relação à situação de 45^\circ é
Verificando pela lei da reflexão: o raio refletido, vertical, forma 46^\circ com o plano de \text{E}_2. O raio incidente, CB, também forma 46^\circ com \text{E}_2, do outro lado. Logo CB faz 46^\circ-44^\circ=2^\circ com a horizontal, e o ângulo com a vertical é \text{A}\hat{\text{C}}\text{B}=88^\circ.
No triângulo ACB, o ângulo em A é 90^\circ, pois AB e AC são perpendiculares. Então
Resposta: \gamma = 2^\circ.
d) No triângulo retângulo ACB, com o ângulo reto em A, AB é o cateto oposto ao ângulo de 88^\circ em C, e AC é o cateto adjacente:
Portanto
Resposta: \text{AB}=330\ \text{cm}=3{,}3\ \text{m}.
Assunto: Reflexão da luz e espelhos planos.
Reportar erro na resolução

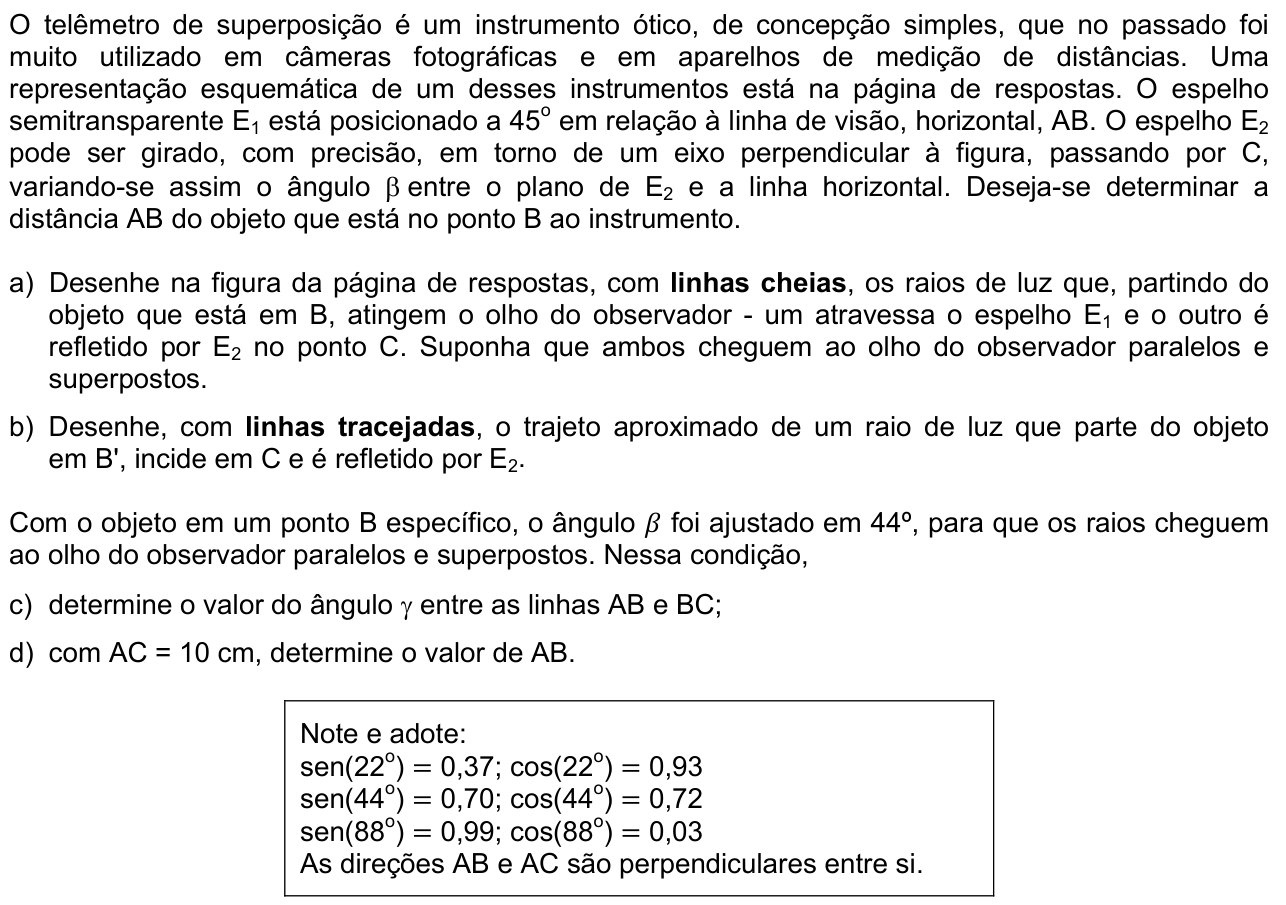

Ver como caiu na prova
