PRÁTICA COM QUESTÕES OFICIAIS

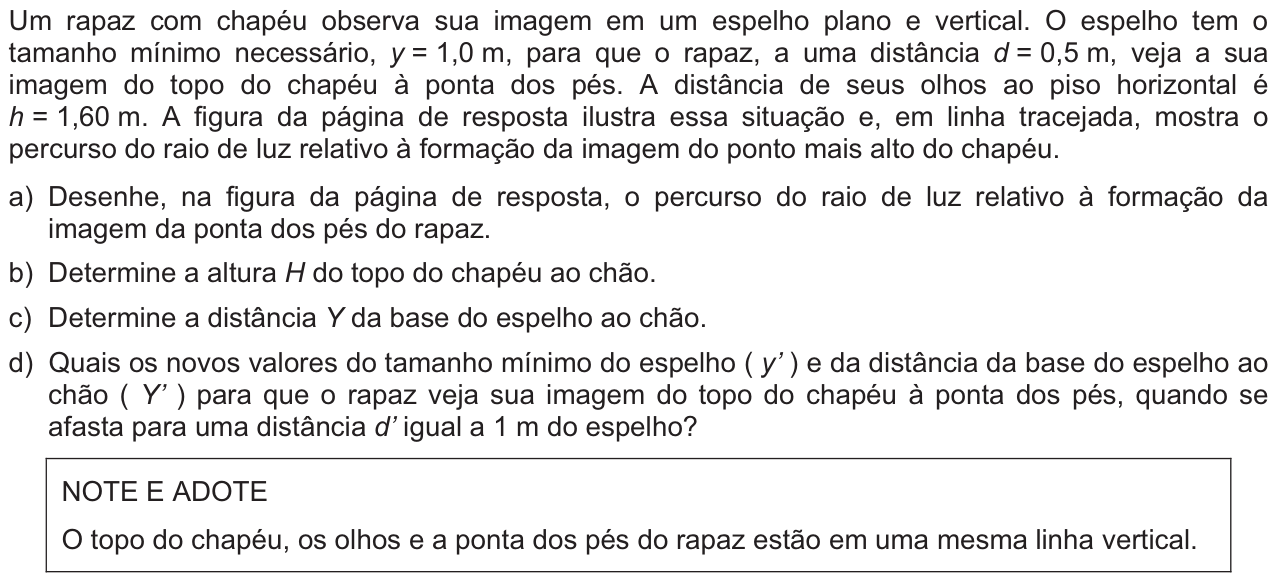

Questão F04 da 2ª fase da FUVEST 2012
Um rapaz com chapéu observa sua imagem em um espelho plano e vertical. O espelho tem o tamanho mínimo necessário, y = 1{,}0\ \text{m}, para que o rapaz, a uma distância d = 0{,}5\ \text{m}, veja a sua imagem do topo do chapéu à ponta dos pés. A distância de seus olhos ao piso horizontal é h = 1{,}60\ \text{m}. A figura da página de resposta ilustra essa situação e, em linha tracejada, mostra o percurso do raio de luz relativo à formação da imagem do ponto mais alto do chapéu.
a) Desenhe, na figura da página de resposta, o percurso do raio de luz relativo à formação da imagem da ponta dos pés do rapaz.
b) Determine a altura H do topo do chapéu ao chão.
c) Determine a distância Y da base do espelho ao chão.
d) Quais os novos valores do tamanho mínimo do espelho ( y' ) e da distância da base do espelho ao chão ( Y' ) para que o rapaz veja sua imagem do topo do chapéu à ponta dos pés, quando se afasta para uma distância d' igual a 1\ \text{m} do espelho?
| NOTE E ADOTE |
|---|
| O topo do chapéu, os olhos e a ponta dos pés do rapaz estão em uma mesma linha vertical. |

Reportar erro na questão
Resolução comentada
a) A imagem de um ponto fica simétrica a ele em relação ao espelho. A imagem da ponta dos pés está no piso, a uma distância d atrás do espelho. O raio que chega aos olhos é a reta que liga essa imagem aos olhos, e essa reta cruza o espelho em um ponto.
O desenho tem dois segmentos:
- Um segmento parte da ponta dos pés e vai até a extremidade inferior do espelho, a Y do chão.
- Do mesmo ponto, outro segmento reflete e vai até os olhos.
O ponto de reflexão está a meia altura entre os pés e os olhos, e os ângulos de incidência e de reflexão são iguais. Esse raio é o último que o rapaz consegue ver pelo espelho, por isso o espelho termina ali.
Resposta: raio dos pés até a base do espelho e dela até os olhos.
b) O raio do chapéu reflete na extremidade superior do espelho, a meia distância entre o topo do chapéu e os olhos, isto é, a \frac{H-h}{2} acima dos olhos. O raio dos pés reflete na base do espelho, a \frac{h}{2} do chão. O tamanho mínimo do espelho é a soma desses dois trechos:
Como y=1{,}0\ \text{m}:
H = 2{,}0\ \text{m}
c) A base do espelho está na altura do ponto de reflexão do raio dos pés, que fica a meia altura entre o chão e os olhos:
Conferência: o topo do espelho fica a 0{,}80+1{,}0=1{,}8\ \text{m}, que é o ponto médio entre os olhos (1{,}6\ \text{m}) e o topo do chapéu (2{,}0\ \text{m}). Está coerente.
Y = 0{,}80\ \text{m}
d) As expressões y=\frac{H}{2} e Y=\frac{h}{2} não dependem da distância ao espelho. Por semelhança de triângulos, ao afastar o rapaz as alturas dos pontos de reflexão continuam sendo as metades dessas distâncias verticais. Logo, para d'=1\ \text{m} nada muda:
y' = 1{,}0\ \text{m} e Y' = 0{,}80\ \text{m}
Assunto: Reflexão da luz e espelhos planos.
