Questão F04 da 2ª fase da FUVEST 2009

2ª fase · Física: Lentes esféricas

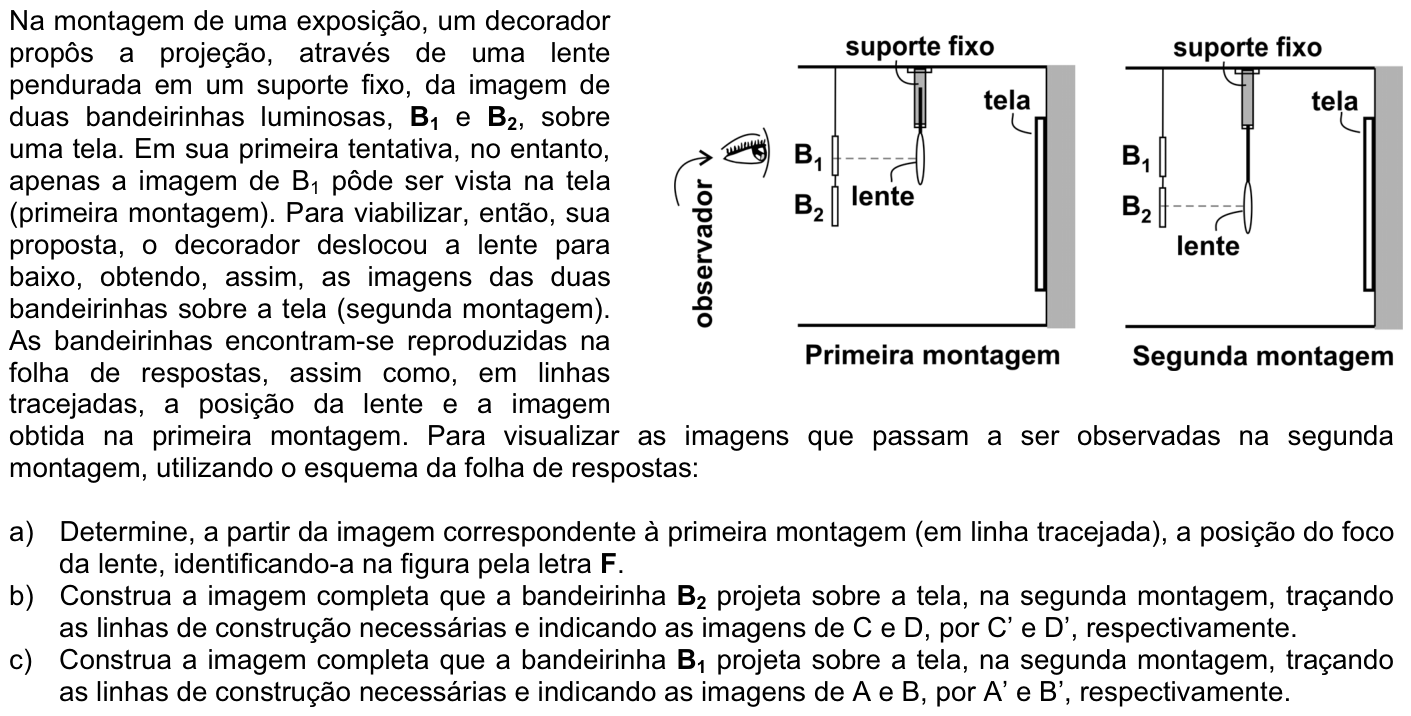

Na montagem de uma exposição, um decorador propôs a projeção, através de uma lente pendurada em um suporte fixo, da imagem de duas bandeirinhas luminosas, \mathbf{B}_1 e \mathbf{B}_2, sobre uma tela. Em sua primeira tentativa, no entanto, apenas a imagem de \mathbf{B}_1 pôde ser vista na tela (primeira montagem). Para viabilizar, então, sua proposta, o decorador deslocou a lente para baixo, obtendo, assim, as imagens das duas bandeirinhas sobre a tela (segunda montagem). As bandeirinhas encontram-se reproduzidas na folha de respostas, assim como, em linhas tracejadas, a posição da lente e a imagem obtida na primeira montagem. Para visualizar as imagens que passam a ser observadas na segunda montagem, utilizando o esquema da folha de respostas:

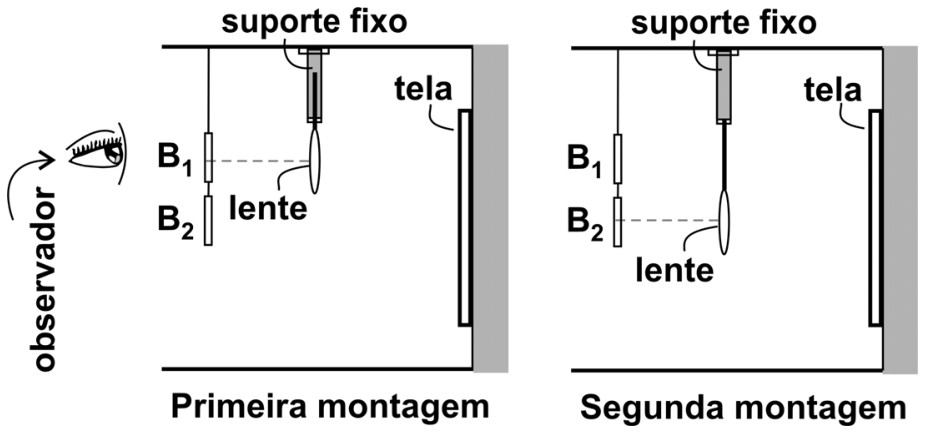

Esquema mostrando a primeira montagem, com a lente alinhada com a bandeirinha B1, e a segunda montagem, com a lente deslocada para baixo alinhada com a bandeirinha B2, diante de uma tela sob o ponto de vista de um observador.

a) Determine, a partir da imagem correspondente à primeira montagem (em linha tracejada), a posição do foco da lente, identificando-a na figura pela letra F.

b) Construa a imagem completa que a bandeirinha \mathbf{B}_2 projeta sobre a tela, na segunda montagem, traçando as linhas de construção necessárias e indicando as imagens de C e D, por C' e D', respectivamente.

c) Construa a imagem completa que a bandeirinha \mathbf{B}_1 projeta sobre a tela, na segunda montagem, traçando as linhas de construção necessárias e indicando as imagens de A e B, por A' e B', respectivamente.

Esquema da folha de respostas contendo a representação das bandeirinhas vistas de frente (com pontos A, B, C e D), o diagrama da Vista Lateral em malha quadriculada com as posições da lente e da tela, e o diagrama da 'Tela vista de frente pelo observador' com a imagem tracejada da primeira montagem. Legenda inferior: 'A lente e a imagem tracejadas correspondem à primeira montagem'.

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

a) Na vista lateral, a bandeirinha está a 3 quadrados da lente e a tela está a 6 quadrados dela. Na primeira montagem, o eixo da lente passa pelo centro de B_1. O ponto A fica 1 quadrado acima do eixo, e sua imagem A' (vértice inferior do losango tracejado) fica 2 quadrados abaixo do eixo, na tela. Logo, a imagem é invertida e tem o dobro do tamanho.

Para achar o foco, trace o raio que sai de A paralelo ao eixo. Ele atinge a lente a 1 quadrado acima do eixo e, ao refratar, passa por A'. O ponto em que esse raio refratado cruza o eixo é o foco imagem F. A reta vai de 1 quadrado acima do eixo (na lente) até 2 abaixo (na tela, 6 quadrados adiante), com inclinação de \frac{3}{6}. Ela cruza o eixo a 2 quadrados da lente.

Conferência pela equação dos pontos conjugados:

\frac{1}{f}=\frac{1}{3}+\frac{1}{6}=\frac{1}{2}\Rightarrow f=2\ \text{quadrados}

F está sobre o eixo da lente, 2 quadrados à direita dela (lado da tela), na metade do caminho entre a lente e a tela.

b) Com f=2, p=3 e p'=6, o aumento é A=-\frac{p'}{p}=-2. Isso vale para qualquer ponto, porque a lente continua a 3 quadrados das bandeirinhas e da tela, e só a altura do eixo muda.

Na segunda montagem, o eixo passa pelo centro de B_2. C está 1 quadrado acima do eixo e D está 1 abaixo. Então:

  • C' fica 2 quadrados abaixo do eixo.
  • D' fica 2 quadrados acima do eixo.

Traçamos, para C e D, o raio que passa pelo centro da lente (sem desvio) e o raio paralelo ao eixo, que depois passa por F. Eles se cruzam em C' e D'.

Os vértices laterais estão sobre o eixo, a 3 quadrados do centro, e suas imagens ficam sobre o eixo, a 6 quadrados do centro. O resultado é um losango de 6 quadrados de altura e 12 de largura, centrado no eixo, com D' em cima e C' embaixo. A imagem é girada de 180° quando vista pelo observador, então o triângulo sombreado (inferior esquerdo em B_2) aparece no quadrante superior direito da imagem.

Imagem de B_2: losango centrado no eixo da lente, com D' 2 quadrados acima e C' 2 quadrados abaixo do eixo, dobro do tamanho e girado de 180°.

c) O eixo da lente está agora no nível do centro de B_2. Como B_1 está acima dele, sua imagem fica abaixo do eixo, com A=-2:

  • A está 4 quadrados acima do eixo, então A' fica 8 quadrados abaixo.
  • B está 2 quadrados acima do eixo, então B' fica 4 quadrados abaixo.
  • O centro de B_1 está 3 quadrados acima do eixo, então o centro da imagem fica 6 quadrados abaixo.

Os raios usados são o que passa pelo centro da lente e o que passa por F. A imagem de B_1 é um losango com B' em cima e A' embaixo, com altura de 4 quadrados e largura de 6, na mesma posição horizontal das outras imagens. Seus vértices laterais ficam na linha do centro da imagem.

Os vértices de B' (linha 10) e de C' (linha 8) deixam um intervalo de 2 quadrados na tela. Isso corresponde ao pequeno trecho de ligação entre B e C, invertido. As duas imagens aparecem completas e sem sobreposição, a de B_2 acima e a de B_1 abaixo.

Imagem de B_1: losango invertido, com B' 4 quadrados abaixo e A' 8 quadrados abaixo do eixo, ou seja, abaixo da imagem de B_2, com dobro do tamanho.

Assunto: Lentes esféricas.
