Questão 113 do ENEM 2025

2º dia · Ciências da Natureza

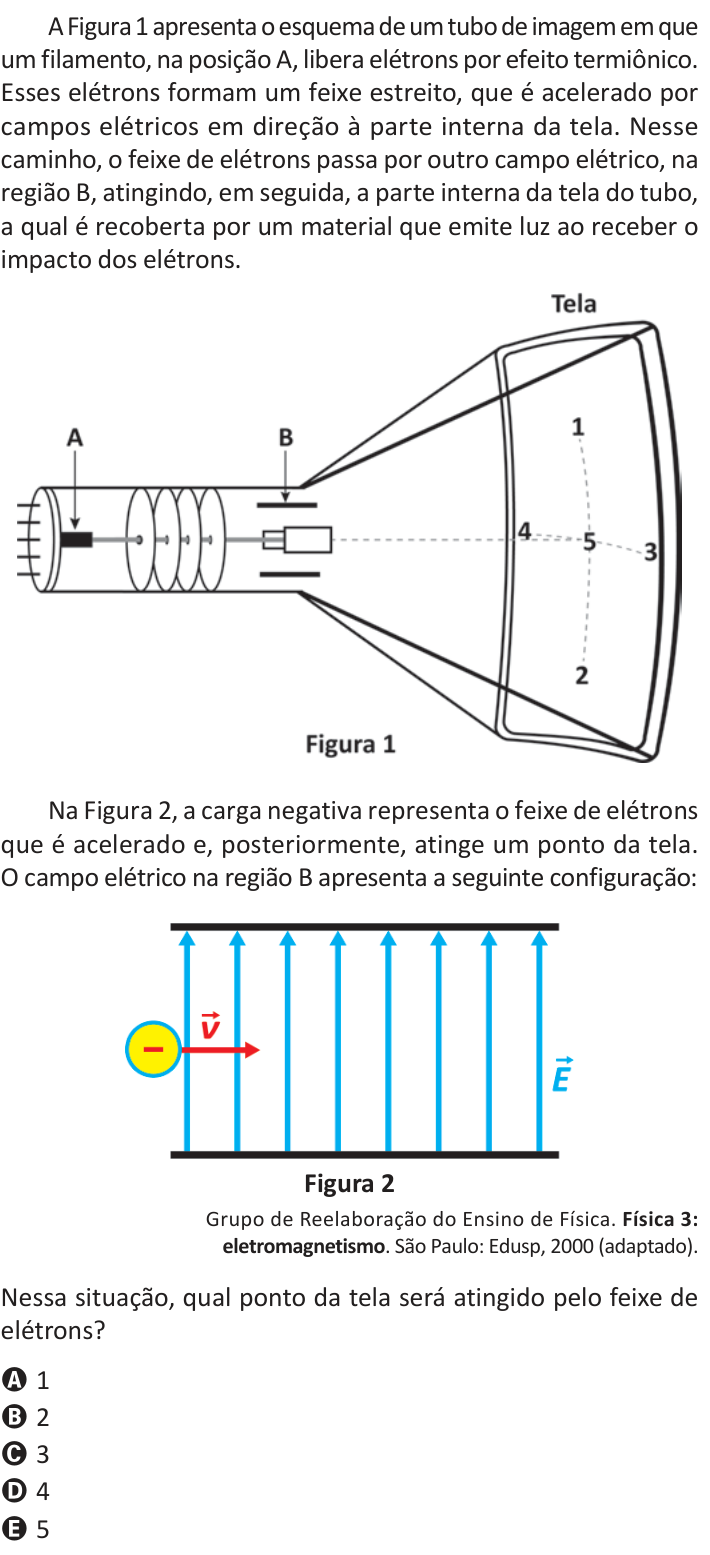

A Figura 1 apresenta o esquema de um tubo de imagem em que um filamento, na posição A, libera elétrons por efeito termiônico. Esses elétrons formam um feixe estreito, que é acelerado por campos elétricos em direção à parte interna da tela. Nesse caminho, o feixe de elétrons passa por outro campo elétrico, na região B, atingindo, em seguida, a parte interna da tela do tubo, a qual é recoberta por um material que emite luz ao receber o impacto dos elétrons.

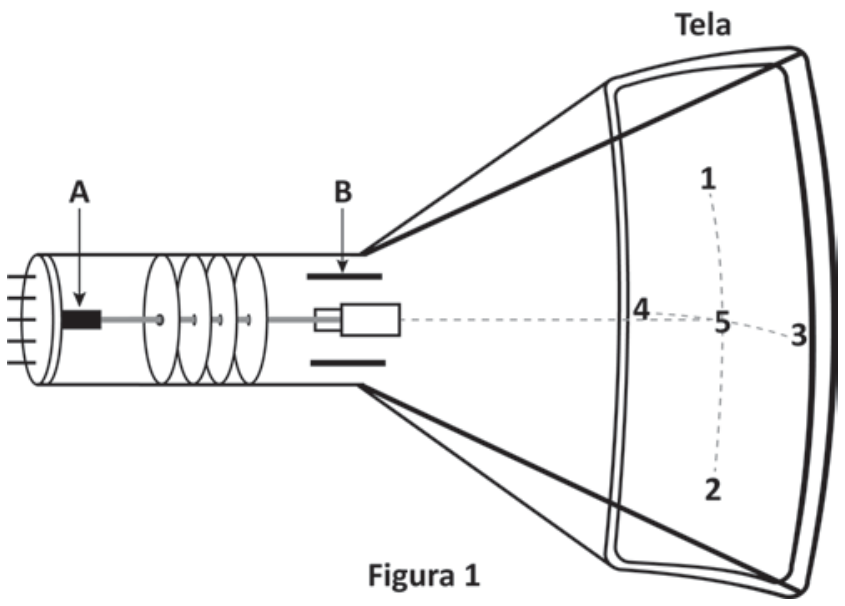

Figura 1: esquema de um tubo de raios catódicos. À esquerda, há o filamento na posição A, seguido por placas aceleradoras e as placas defletoras na região B. À direita, a tela do tubo exibe cinco posições marcadas por uma cruz pontilhada: 1 no topo, 2 na parte inferior, 4 à esquerda, 3 à direita e 5 no centro.

Na Figura 2, a carga negativa representa o feixe de elétrons que é acelerado e, posteriormente, atinge um ponto da tela. O campo elétrico na região B apresenta a seguinte configuração:

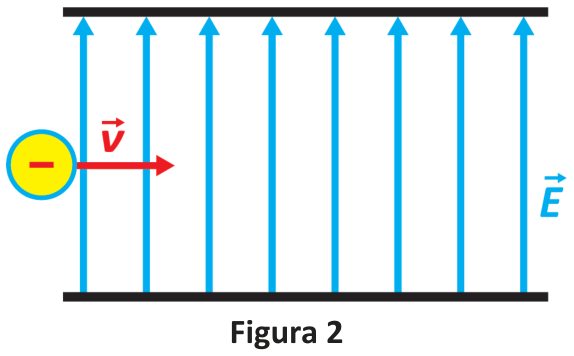

Figura 2: representação de duas placas condutoras paralelas na horizontal gerando um campo elétrico uniforme com linhas de força verticais apontando para cima (vetor E em azul). Uma partícula amarela de carga negativa se desloca horizontalmente para a direita com velocidade representada pelo vetor v em vermelho.

Grupo de Reelaboração do Ensino de Física. Física 3: eletromagnetismo. São Paulo: Edusp, 2000 (adaptado).

Nessa situação, qual ponto da tela será atingido pelo feixe de elétrons?

  1. A
    1
  2. B
    2
  3. C
    3
  4. D
    4
  5. E
    5
Resolução comentada Em breve: a resolução passo a passo desta questão.
Ver como caiu na prova Questão 113 no caderno Azul do ENEM 2025

Nos cadernos: Amarelo 104Cinza 109Azul 113Verde 114Laranja 109Roxo 109
