Questão 131 do ENEM 2024

2º dia · Ciências da Natureza · H5 · Física: Associação de resistores

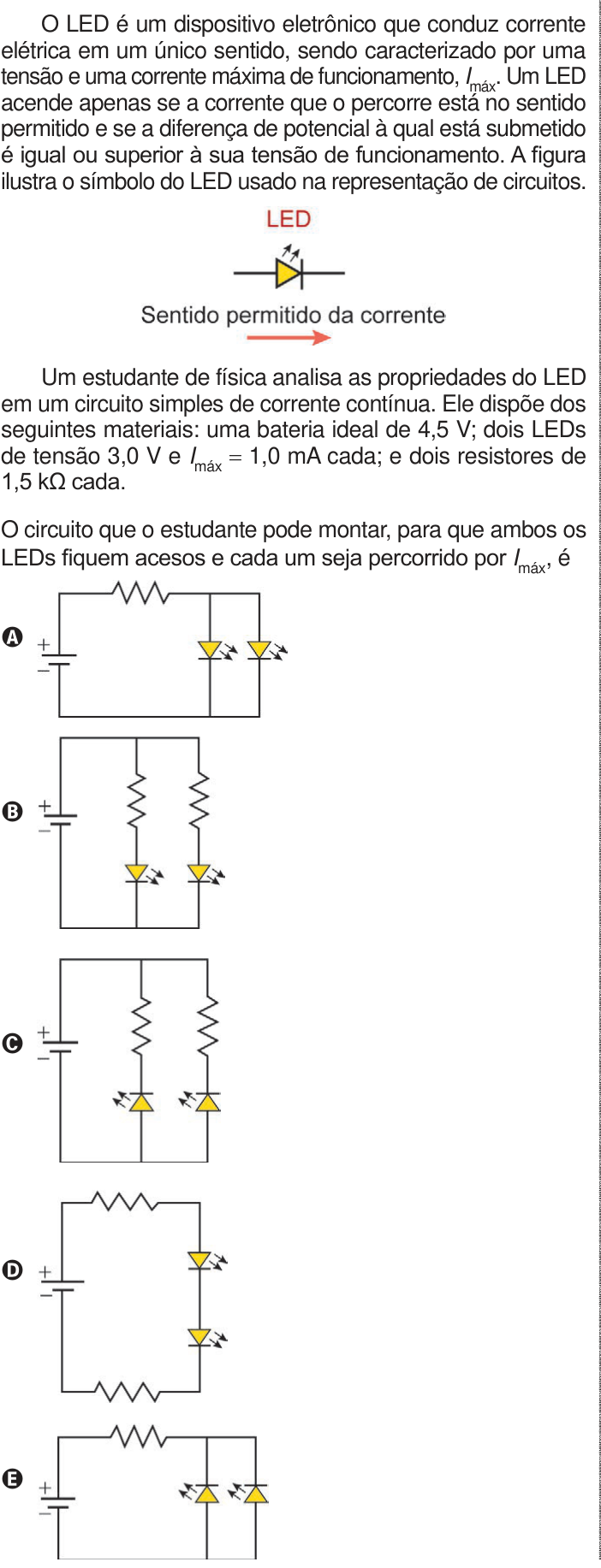

O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma tensão e uma corrente máxima de funcionamento, I_{\text{máx}}. Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos.

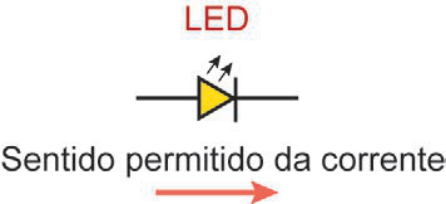

Esquema com o símbolo esquemático de um LED, com triângulo amarelo apontando para a direita com duas setas saindo, encimado pela palavra LED em vermelho, e abaixo uma seta vermelha indicando o "Sentido permitido da corrente" para a direita.

Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4{,}5\text{ V}; dois LEDs de tensão 3{,}0\text{ V} e I_{\text{máx}} = 1{,}0\text{ mA} cada; e dois resistores de 1{,}5\text{ k}\Omega cada.

O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por I_{\text{máx}}, é

  1. A

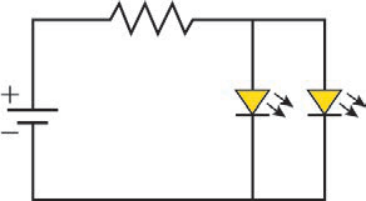

    Circuito com uma bateria ligada em série com um resistor no ramo superior, seguido por dois ramos paralelos contendo, cada um, um LED polarizado diretamente de cima para baixo.
  2. B
    Circuito com uma bateria conectada em paralelo a dois ramos idênticos, cada um contendo um resistor em série com um LED polarizado diretamente de cima para baixo.
  3. C
    Circuito com uma bateria conectada em paralelo a dois ramos idênticos, cada um contendo um resistor em série com um LED polarizado inversamente de baixo para cima.
  4. D

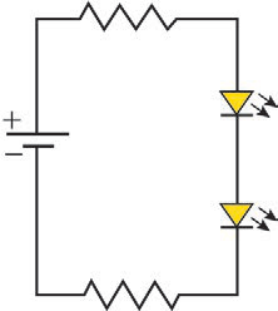

    Circuito em malha única com uma bateria em série com dois resistores e dois LEDs, todos em série e os LEDs polarizados diretamente de cima para baixo.
  5. E

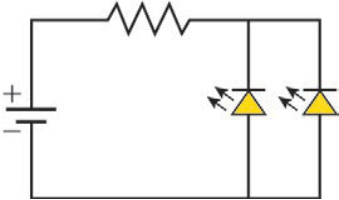

    Circuito com uma bateria ligada em série com um resistor no ramo superior, seguido por dois ramos paralelos contendo, cada um, um LED polarizado inversamente de baixo para cima.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

O LED só acende se a corrente entrar pelo lado do triângulo (ânodo) e sair pela barra, e se a tensão sobre ele for de pelo menos 3{,}0\ \text{V}. Ele também não pode passar de 1{,}0\ \text{mA}.

A bateria tem 4{,}5\ \text{V}, e cada LED "consome" 3{,}0\ \text{V}. Sobra para o resistor:

V_R = 4{,}5 - 3{,}0 = 1{,}5\ \text{V}

Com R = 1{,}5\ \text{k}\Omega = 1500\ \Omega, a corrente em um ramo com um LED e um resistor em série é:

I = \frac{V_R}{R} = \frac{1{,}5}{1500} = 1{,}0\ \text{mA}

Esse é exatamente I_{\text{máx}} em cada LED. Logo, cada LED precisa ter seu próprio resistor, em um ramo ligado diretamente à bateria, ou seja, ramos em paralelo.

Analisando as opções:

  1. Em (A) e (E), um único resistor alimenta dois LEDs em paralelo. A corrente total seria 1{,}0\ \text{mA} e se dividiria, dando 0{,}5\ \text{mA} em cada. Além disso, em (E) os LEDs estão invertidos.
  2. Em (C), os LEDs estão invertidos (corrente do + entra pela barra), então não acendem.
  3. Em (D), tudo em série: os dois LEDs pedem 6{,}0\ \text{V}, mais que os 4{,}5\ \text{V} da bateria, e não acendem.
  4. Em (B), os dois ramos têm resistor + LED no sentido correto, cada um com 1{,}0\ \text{mA}.

Alternativa B.

Pegadinha: A alternativa A engana por ter os LEDs no sentido certo, mas com um só resistor a corrente de 1{,}0\ \text{mA} se divide entre os dois LEDs.

Por que as outras alternativas estão erradas

  • AUm só resistor para dois LEDs em paralelo divide a corrente, dando 0{,}5\ \text{mA} em cada, e não I_{\text{máx}}.
  • COs LEDs estão polarizados inversamente, então não conduzem nem acendem.
  • DDois LEDs em série exigem 6{,}0\ \text{V}, mais que os 4{,}5\ \text{V} da bateria.
  • EAlém de um único resistor para os dois LEDs, eles estão invertidos e não acendem.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.
