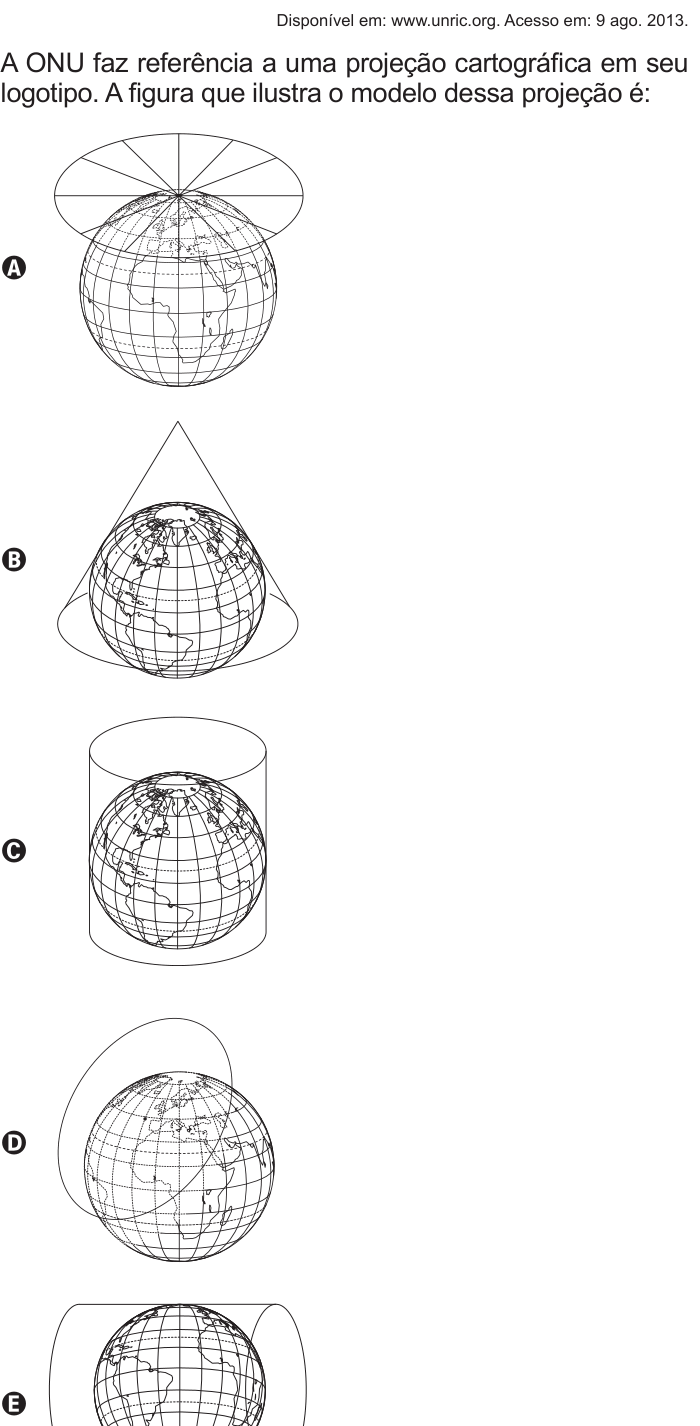

Questão 17 do ENEM 2016

O logotipo da ONU mostra o mapa-múndi visto de cima, com o Polo Norte no centro. Os meridianos saem desse centro como raios e os paralelos formam círculos concêntricos. Esse é o padrão da projeção azimutal (ou plana) polar.

Na projeção azimutal, a superfície da Terra é projetada sobre um plano tangente ao globo em um ponto. Quando esse ponto é o Polo Norte, a projeção é polar.

As demais projeções usam outras superfícies:

1. Projeção cônica: um cone envolve o globo.
2. Projeção cilíndrica, como a de Mercator: um cilindro envolve o globo, com eixo vertical (equatorial) ou horizontal (transversa).
3. Projeção azimutal com plano inclinado: o plano toca o globo em um ponto fora dos polos e fora do equador, o que dá a projeção oblíqua.

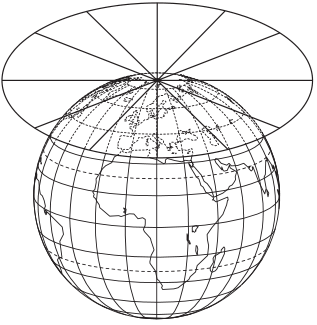

A figura correta deve mostrar um plano tocando o globo no Polo Norte, e é isso que a figura A traz: um disco horizontal tangente ao topo do globo, com linhas radiais que lembram os meridianos.

Alternativa A.

Pegadinha: A alternativa D também mostra um plano, mas inclinado, e engana quem para em "azimutal"; o logotipo tem o plano tangente ao polo.

Por que as outras alternativas estão erradas

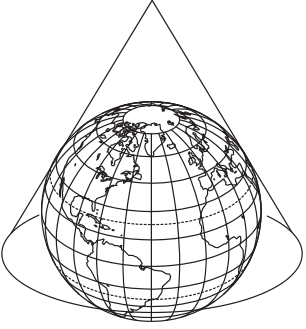

• BMostra um cone, que gera a projeção cônica, não a azimutal do logotipo.

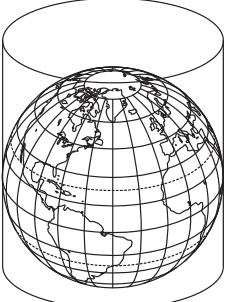

• CMostra um cilindro de eixo vertical, que gera a projeção cilíndrica (Mercator), com meridianos paralelos.

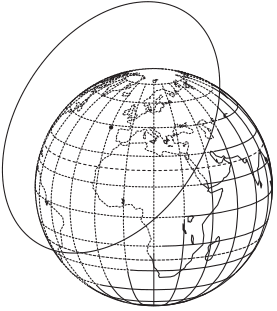

• DMostra um plano inclinado, que gera a projeção azimutal oblíqua, e não a polar do logotipo.

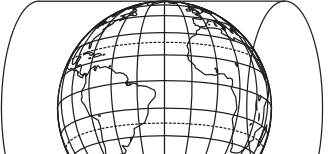

• EMostra um cilindro de eixo horizontal, que gera a projeção cilíndrica transversa.

Assunto: Projeções cartográficas.
