Questão 75 do ENEM PPL 2017

1º dia · Ciências Humanas

Projeção cartográfica é uma transformação que faz corresponder, a cada ponto da superfície terrestre, um ponto no plano.

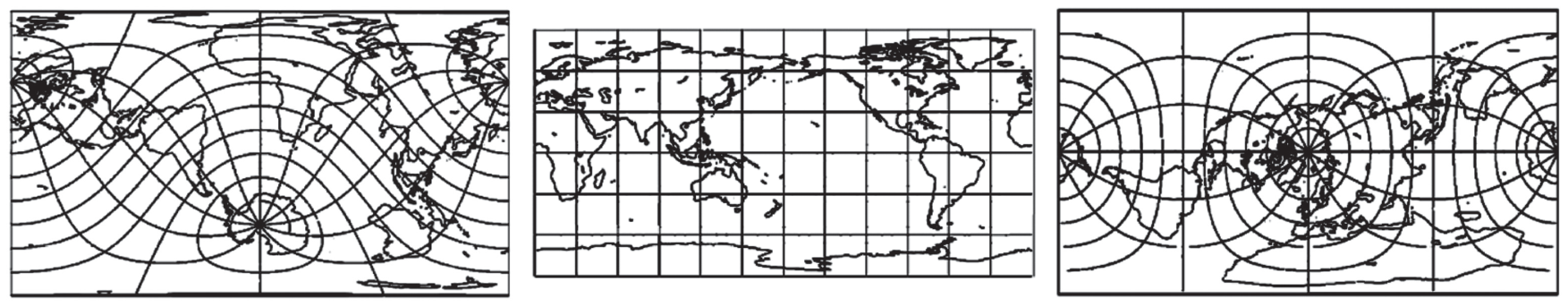

Três planisférios com diferentes traçados de paralelos e meridianos: o primeiro apresenta aspecto oblíquo, o segundo apresenta grade retangular regular correspondente a uma projeção cilíndrica direta ou equatorial, e o terceiro apresenta aspecto transverso.

GASPAR, J. A. Cartas e projeções cartográficas. Lisboa: Lidel, 2005.

As relações do plano de projeção à superfície projetada mostradas nas figuras são identificadas, respectivamente, em:

  1. A

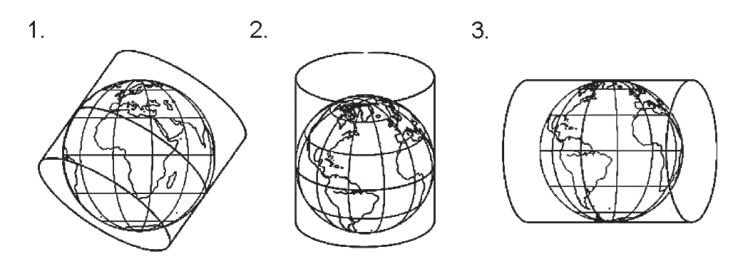

    Três esquemas de projeções cilíndricas sobre o globo terrestre: 1 com cilindro oblíquo, 2 com cilindro vertical e 3 com cilindro horizontal.
  2. B

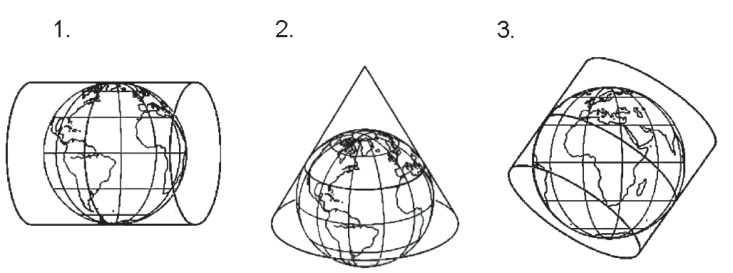

    Três esquemas de projeções sobre o globo terrestre: 1 com cilindro horizontal, 2 com cone e 3 com cilindro oblíquo.
  3. C

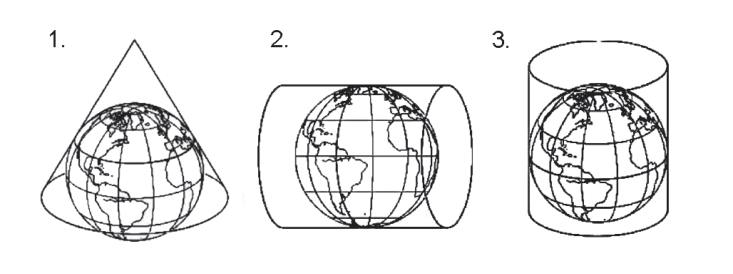

    Três esquemas de projeções sobre o globo terrestre: 1 com cone, 2 com cilindro horizontal e 3 com cilindro vertical.
  4. D

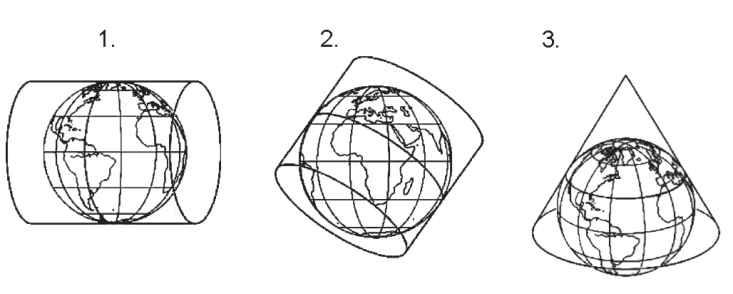

    Três esquemas de projeções sobre o globo terrestre: 1 com cilindro horizontal, 2 com cilindro oblíquo e 3 com cone.
  5. E

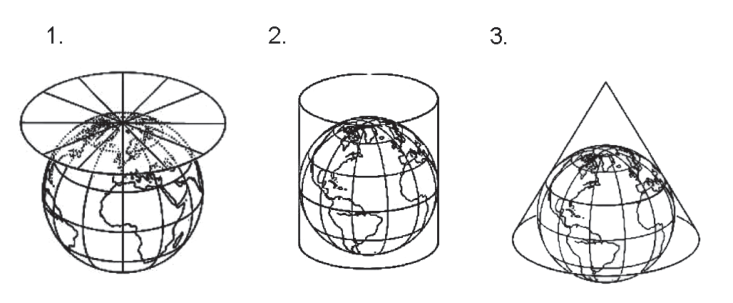

    Três esquemas de projeções sobre o globo terrestre: 1 com plano azimutal no polo norte, 2 com cilindro vertical e 3 com cone.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Numa projeção cilíndrica, o globo é "envolvido" por um cilindro, e a posição do eixo do cilindro em relação ao eixo da Terra define o aspecto do mapa.

  • Aspecto direto (equatorial): o eixo do cilindro coincide com o eixo terrestre (cilindro vertical, tangente ao Equador). Paralelos e meridianos viram uma grade retangular regular, como no segundo planisfério.
  • Aspecto transverso: o eixo do cilindro fica perpendicular ao eixo terrestre (cilindro horizontal, tangente a um meridiano). É o terceiro planisfério, com o polo no centro do mapa.
  • Aspecto oblíquo: o eixo do cilindro fica inclinado. É o primeiro planisfério, com a grade inclinada e curva.

A sequência pedida é, então: 1 = cilindro oblíquo, 2 = cilindro vertical, 3 = cilindro horizontal.

Como as três figuras mostram grades cilíndricas, descartam-se as alternativas com cone ou plano azimutal (B, C, D e E). Só a alternativa A traz essa sequência: oblíquo, vertical e horizontal.

Alternativa A.

Por que as outras alternativas estão erradas

  • BComeça com cilindro horizontal (transverso) e usa cone no meio, mas o segundo planisfério é cilíndrico direto.
  • CUsa cone para o primeiro mapa, que é cilíndrico oblíquo, e inverte horizontal e vertical.
  • DComeça com cilindro horizontal e termina com cone, mas o terceiro mapa é transverso, cilíndrico.
  • EUsa plano azimutal e cone, projeções que não geram nenhuma das três grades mostradas.

Assuntos: projeções cartográficas, projeção cilíndrica.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

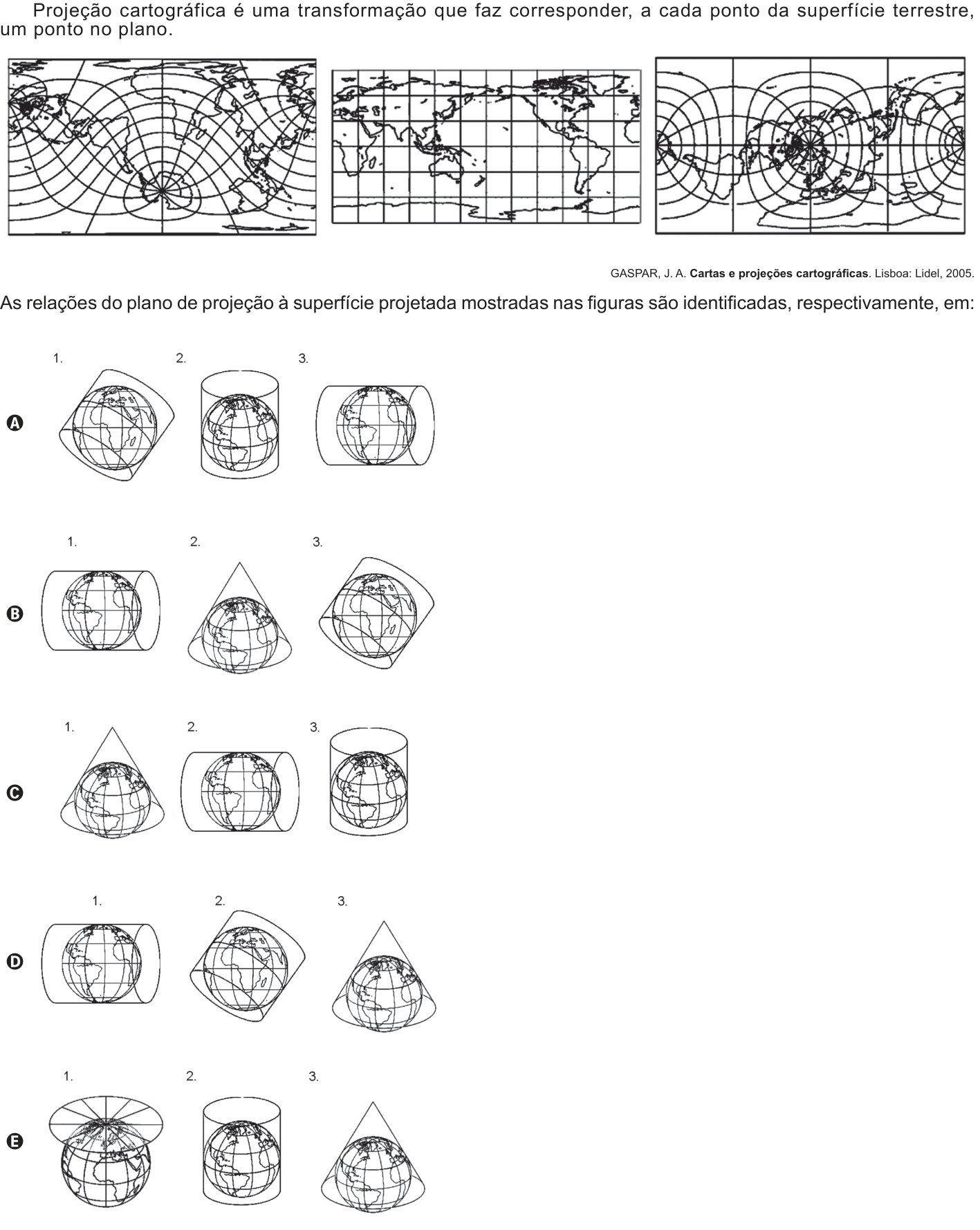

Ver como caiu na prova Questão 75 no caderno Azul do ENEM PPL 2017
