Questão 56 do ENEM PPL 2011

1º dia · Ciências da Natureza · Física: Associação de resistores

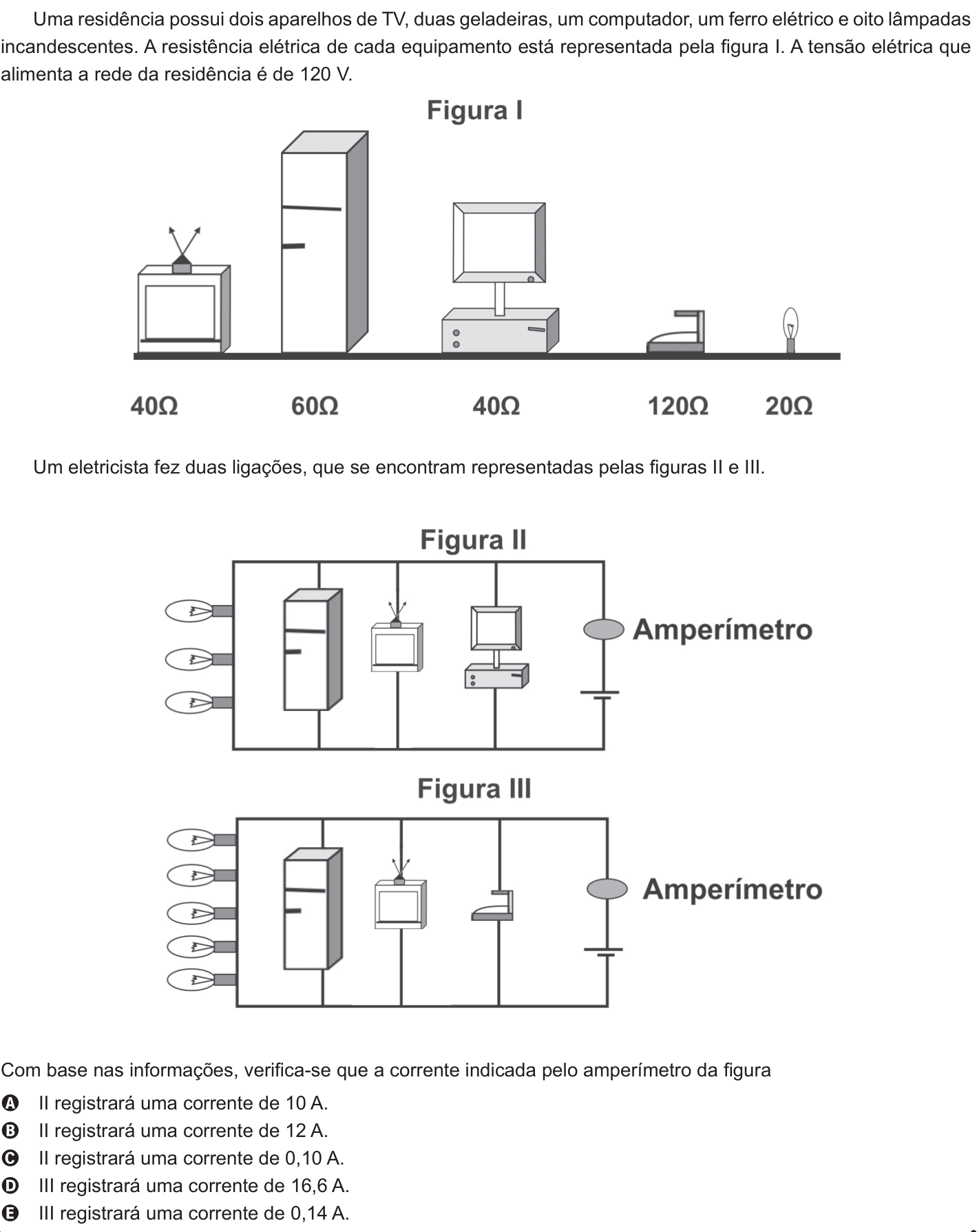

Uma residência possui dois aparelhos de TV, duas geladeiras, um computador, um ferro elétrico e oito lâmpadas incandescentes. A resistência elétrica de cada equipamento está representada pela figura I. A tensão elétrica que alimenta a rede da residência é de 120\ \text{V}.

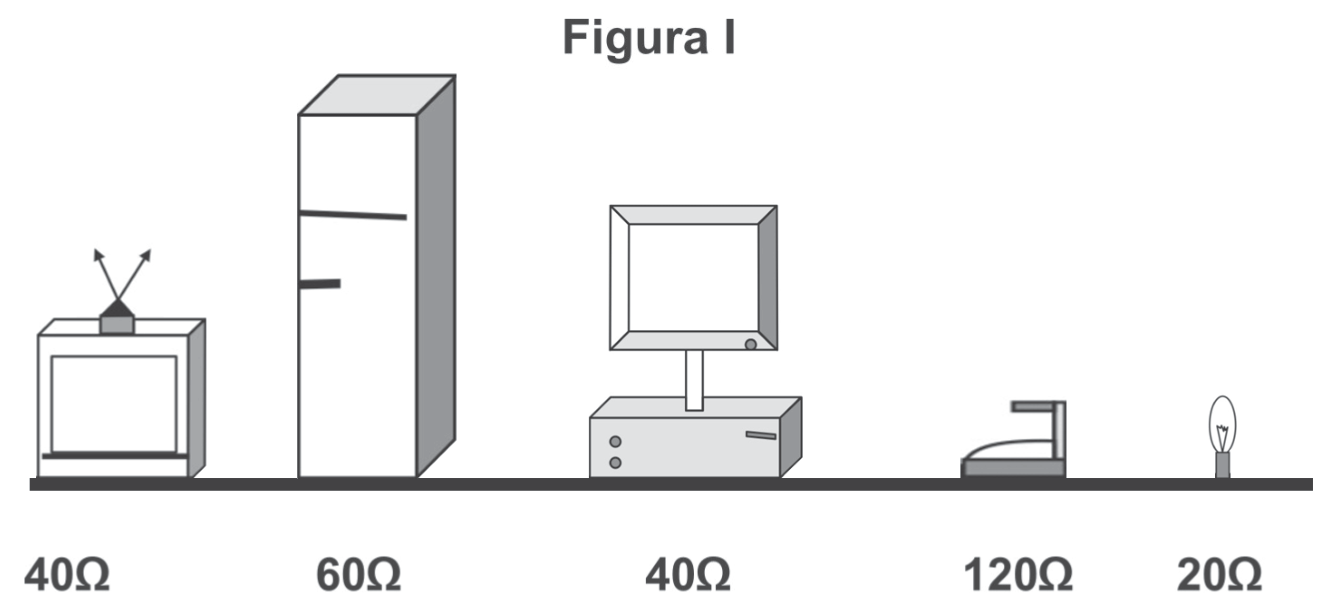

Figura I: Cinco aparelhos elétricos com suas respectivas resistências: televisão (40 Ω), geladeira (60 Ω), computador (40 Ω), ferro elétrico (120 Ω) e lâmpada (20 Ω).

Um eletricista fez duas ligações, que se encontram representadas pelas figuras II e III.

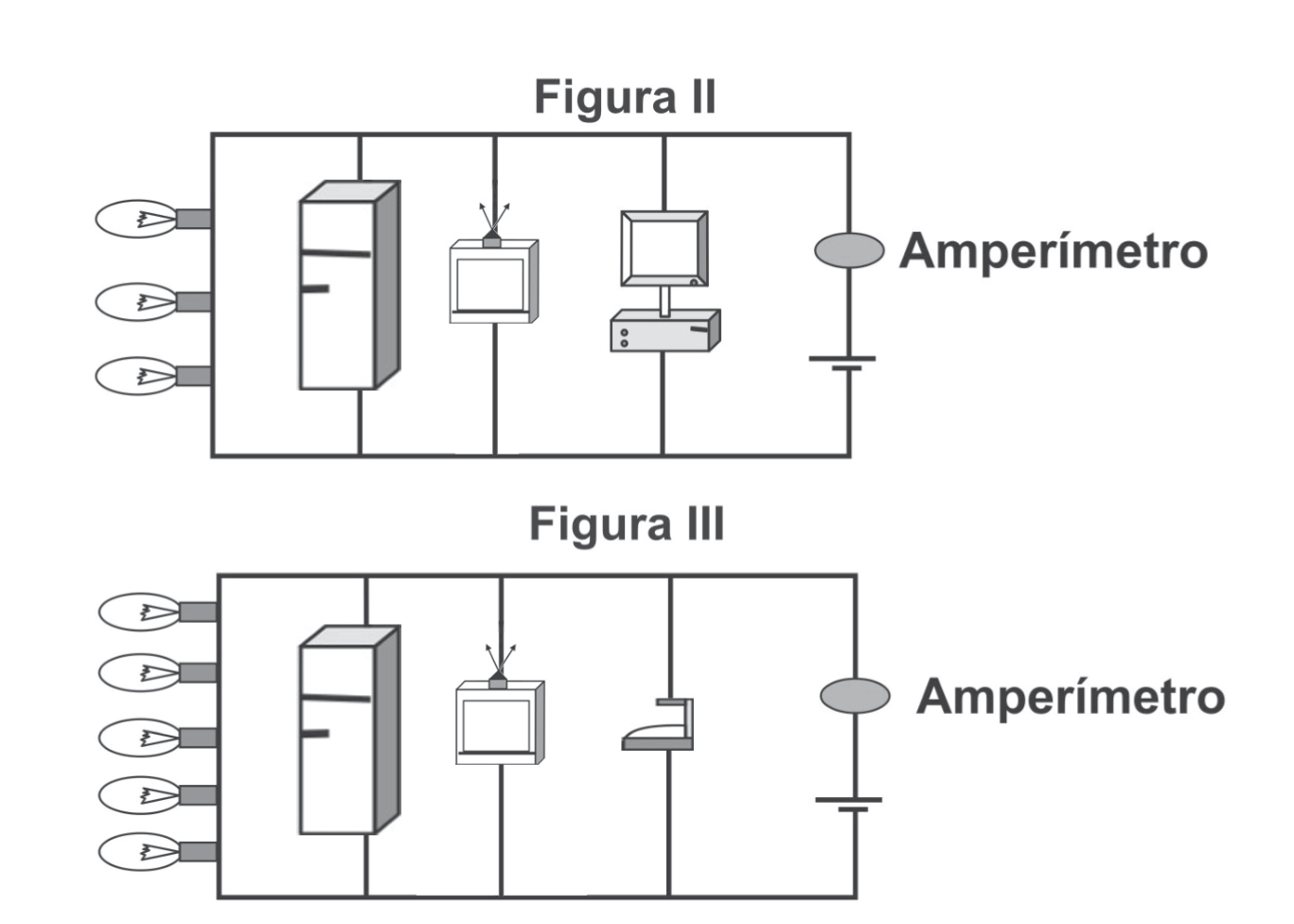

Figuras II e III: Dois circuitos elétricos em paralelo ligados a uma fonte com amperímetro no ramo principal. Na Figura II, estão ligados 3 lâmpadas, 1 geladeira, 1 televisão e 1 computador. Na Figura III, estão ligados 5 lâmpadas, 1 geladeira, 1 televisão e 1 ferro elétrico.

Com base nas informações, verifica-se que a corrente indicada pelo amperímetro da figura

  1. A
    II registrará uma corrente de 10\ \text{A}.
  2. B
    II registrará uma corrente de 12\ \text{A}.
  3. C
    II registrará uma corrente de 0{,}10\ \text{A}.
  4. D
    III registrará uma corrente de 16{,}6\ \text{A}.
  5. E
    III registrará uma corrente de 0{,}14\ \text{A}.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

As lâmpadas estão em série entre si, no ramo da esquerda. Esse conjunto está em paralelo com os demais aparelhos. Portanto, cada ramo recebe 120\ \text{V}, mas essa tensão é dividida entre as lâmpadas do mesmo ramo.

O amperímetro está no ramo da fonte e mede a soma das correntes dos ramos. Pela lei de Ohm, I=U/R.

  1. Na figura II, as três lâmpadas em série têm resistência total:

    R_{\text{lâmpadas}}=3\cdot20=60\ \Omega.

    A corrente nesse ramo é 120/60=2\ \text{A}. Na geladeira, temos 120/60=2\ \text{A}; na televisão e no computador, 120/40=3\ \text{A} em cada um. Assim:
    I_{\text{II}}=2+2+3+3=10\ \text{A}.

  2. Na figura III, as cinco lâmpadas somam 5\cdot20=100\ \Omega, conduzindo 120/100=1{,}2\ \text{A}. A geladeira conduz 2\ \text{A}, a televisão, 3\ \text{A}, e o ferro, 120/120=1\ \text{A}. Logo:

    I_{\text{III}}=1{,}2+2+3+1=7{,}2\ \text{A}.

Portanto, a leitura de 10\ \text{A} corresponde ao amperímetro da figura II.

Alternativa A.

Pegadinha: A alternativa D engana ao apresentar o valor da resistência equivalente como se fosse uma corrente.

Por que as outras alternativas estão erradas

  • BA soma das correntes dos ramos da figura II é 10 A, não 12 A.
  • CApresenta o inverso numérico da corrente de 10 A, em vez da corrente medida.
  • DConfunde a resistência equivalente da figura III, aproximadamente 16,6 Ω, com a corrente elétrica.
  • EApresenta aproximadamente o inverso numérico de 7,2, em vez da corrente de 7,2 A.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.
