Questão 50 (CFS 1) da EEAR 2026

CFS 1 · Física: Associação de resistores

– No circuito elétrico a seguir, todas as lâmpadas são constituídas por resistências ôhmicas e a fonte e os condutores são ideais. O circuito é alimentado por uma fonte ideal de 20\text{ V} e as lâmpadas possuem resistências ôhmicas, dadas por R_{\text{L}1} = 0{,}4\ \Omega, R_{\text{L}2} = 4\ \Omega, R_{\text{L}3} = R_{\text{L}4} = R_{\text{L}5} = 12\ \Omega e R_{\text{L}6} = 1\ \Omega. Após um determinado tempo, a lâmpada L5 queima. Assinale a alternativa que indica o valor da nova intensidade da corrente elétrica total fornecida pela fonte, em ampère, que percorre o circuito e o que ocorre com a potência total do circuito após a lâmpada L5 queimar.

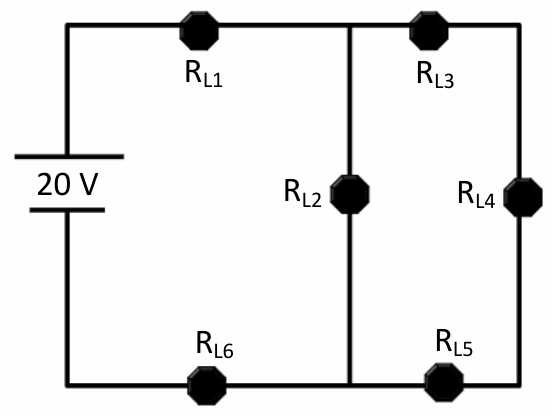

Circuito elétrico alimentado por fonte ideal de 20 V com lâmpadas RL1 a RL6 dispostas em malhas mistas

  1. A
    3{,}7 e diminuirá.
  2. B
    3{,}7 e aumentará.
  3. C
    4{,}15 e diminuirá.
  4. D
    4{,}15 e aumentará.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Pela figura, a fonte alimenta em série L1 (topo) e L6 (base). Entre elas há dois ramos em paralelo: L2 sozinha e o ramo da direita, com L3, L4 e L5 em série.

Antes de L5 queimar:

  1. Ramo da direita: R = 12 + 12 + 12 = 36\ \Omega.
  2. Paralelo com L2: \dfrac{4\cdot 36}{4+36} = 3{,}6\ \Omega.
  3. Total: 0{,}4 + 3{,}6 + 1 = 5\ \Omega, logo i = 20/5 = 4\ \text{A}.

Quando L5 queima, o filamento se rompe e o ramo da direita deixa de conduzir (circuito aberto). Resta apenas L2 entre L1 e L6:

  1. R_{eq} = 0{,}4 + 4 + 1 = 5{,}4\ \Omega.
  2. i = 20/5{,}4 \approx 3{,}7\ \text{A}.

Potência total: P = U\cdot i. Com a tensão da fonte fixa em 20\ \text{V}, a corrente caiu de 4\ \text{A} para 3{,}7\ \text{A}. Então P passa de 80\ \text{W} para cerca de 74\ \text{W}, ou seja, diminui.

Corrente de 3{,}7\ \text{A} e potência que diminui.

Alternativa A.

Por que as outras alternativas estão erradas

  • Bacerta a corrente, mas diz que a potência aumenta, sendo que com U fixo e i menor, P=Ui diminui.
  • Co valor 4{,}15\ \text{A} não corresponde a nenhuma configuração do circuito; a corrente com L5 queimada é 20/5{,}4.
  • Dcorrente errada e potência que aumenta, o que contraria a queda da corrente.

Assuntos: Associação de resistores, Potência elétrica e efeito Joule.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

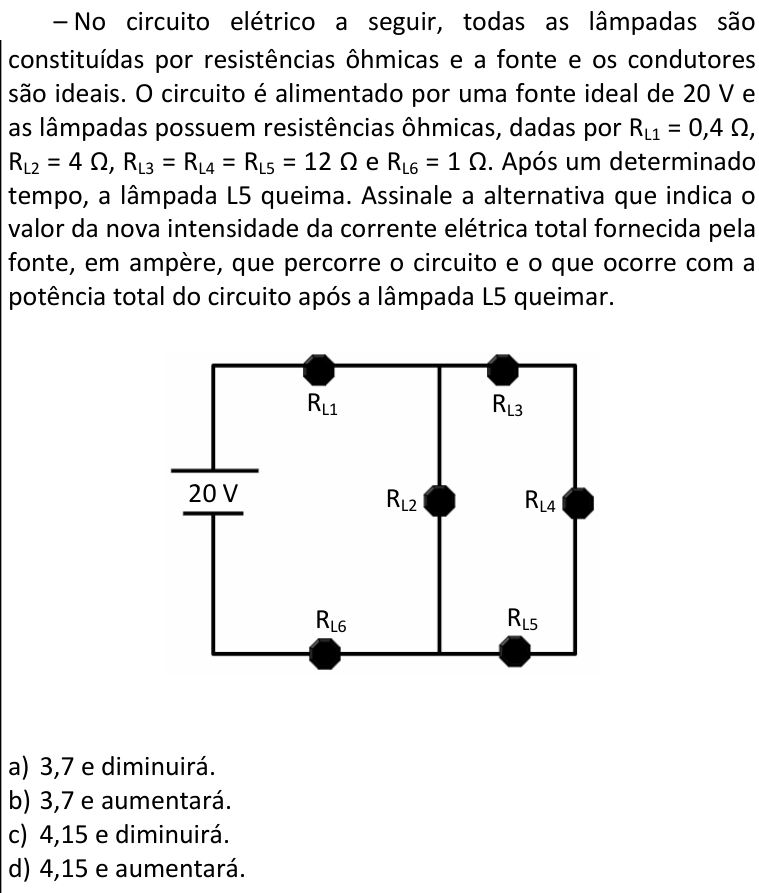

Ver como caiu na prova Questão 50 no caderno CFS 1 da EEAR 2026
