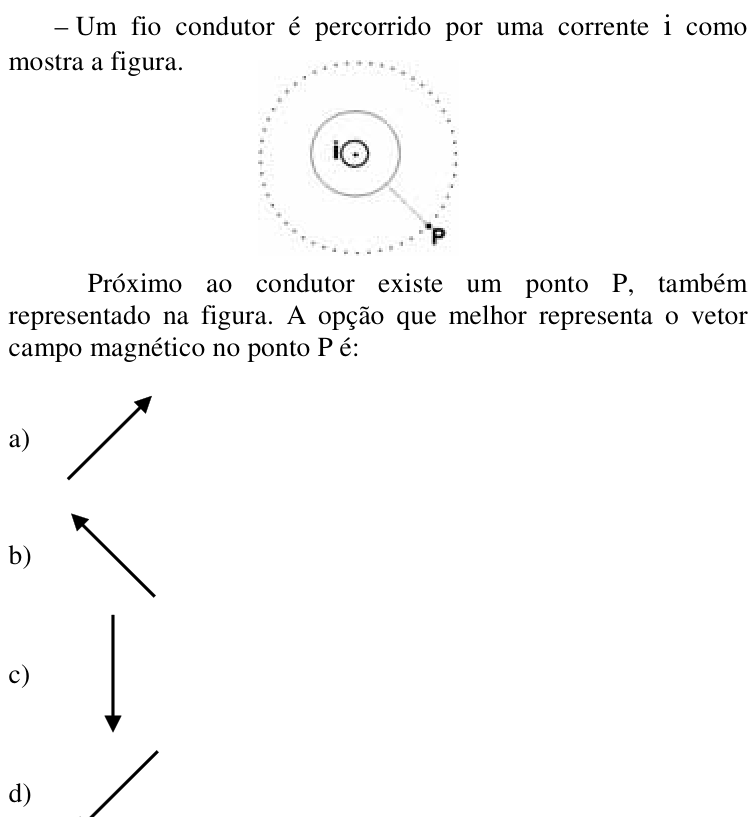

Questão 89 da EEAR 2017

O campo magnético de um fio longo forma círculos concêntricos ao fio. Em cada ponto, o vetor \vec B é tangente ao círculo que passa por ele, ou seja, perpendicular ao raio que liga o fio ao ponto. O sentido vem da regra da mão direita.

1. A corrente sai do plano (símbolo de ponto), então o polegar da mão direita aponta para fora da página.
2. Os outros dedos se curvam no sentido anti-horário, e esse é o sentido das linhas de campo.
3. O ponto P está abaixo e à direita do fio, a cerca de -45^\circ em relação ao eixo horizontal. O raio vai do fio até P, apontando para baixo e para a direita.
4. A tangente anti-horária em P é o raio girado 90^\circ no sentido anti-horário. O raio (1,-1) vira (1,1), que aponta para cima e para a direita.

Conferência: no ponto à direita do fio, o campo anti-horário aponta para cima. No ponto abaixo do fio, aponta para a direita. Em P, entre os dois, o campo aponta para cima e para a direita, perpendicular ao raio.

O vetor inclinado para cima e para a direita é o da figura F2.

Alternativa A.

Pegadinha: A alternativa D engana quem aplica a regra da mão direita com o sentido invertido (horário), pois tem a direção correta mas o sentido oposto.

Por que as outras alternativas estão erradas

• BAponta para cima e para a esquerda, o que não é perpendicular ao raio que liga o fio a P (seria paralelo a ele, no sentido contrário ao radial).
• CVetor vertical não é tangente à circunferência em P, que está a 45° do eixo horizontal.
• DTem a direção correta (a figura mostra um traço inclinado), mas o sentido é o horário, que corresponderia a uma corrente entrando no plano.

Assunto: Campo magnético: ímãs e correntes.
