Questão 10 da UNICAMP 2026

1ª fase · Física: Geradores, receptores e leis de Kirchhoff

Texto para as questões 9, 10 e 11. · Q

As baterias são fundamentais no mundo moderno, sendo a fonte de energia portátil que alimenta dispositivos como celulares e laptops, veículos elétricos e sistemas de armazenamento de energia renovável. Duas grandezas que caracterizam uma bateria é a sua capacidade de carga elétrica, expressa em miliampère-hora (mAh) e a energia que ela armazena, usualmente dada em watts-hora (Wh).

De forma simplificada, o comportamento de uma bateria pode ser modelado com uma fonte ideal de diferença de potencial elétrico U_b em série com um resistor de resistência R_b. Dessa maneira, o dispositivo que é alimentado pela bateria pode, muitas vezes, ser representado por um resistor de resistência R.

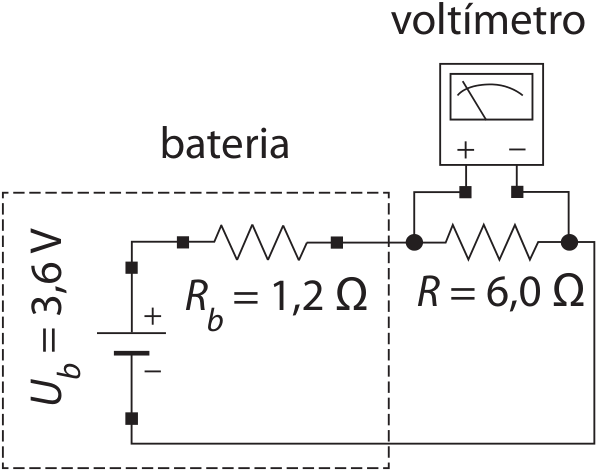

Circuito elétrico com uma bateria delimitada por um retângulo tracejado, contendo uma fonte ideal de diferença de potencial U_b = 3,6 V, com polo positivo acima e negativo abaixo, em série com um resistor de resistência R_b = 1,2 Ω. Fora do retângulo, há um resistor de resistência R = 6,0 Ω em série com a bateria. Um voltímetro está ligado em paralelo ao resistor R, com terminal positivo à esquerda e negativo à direita.

Na situação exemplificada na figura, a diferença de potencial registrada pelo voltímetro é

  1. A
    0{,}6\ \text{V}.
  2. B
    3{,}0\ \text{V}.
  3. C
    3{,}6\ \text{V}.
  4. D
    4{,}3\ \text{V}.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Uma bateria real se comporta como uma fonte ideal U_b em série com uma resistência interna R_b. Por isso, a tensão que chega ao dispositivo R é menor que 3{,}6\ \text{V}: parte da tensão "se perde" na resistência interna.

O voltímetro (ideal) está em paralelo com R, então mede a tensão sobre R. Como R_b e R estão em série, a corrente é a mesma nos dois.

  1. Resistência total: R_{eq} = R_b + R = 1{,}2 + 6{,}0 = 7{,}2\ \Omega.

  2. Corrente no circuito:

    i = \frac{U_b}{R_{eq}} = \frac{3{,}6}{7{,}2} = 0{,}50\ \text{A}

  3. Tensão em R (lei de Ohm):

    U_R = R\cdot i = 6{,}0 \times 0{,}50 = 3{,}0\ \text{V}

Conferência: a queda em R_b é 1{,}2 \times 0{,}50 = 0{,}6\ \text{V}, e 3{,}0 + 0{,}6 = 3{,}6\ \text{V}, que é a tensão da fonte.

O voltímetro marca 3{,}0\ \text{V}.

Alternativa B.

Pegadinha: A alternativa C engana quem esquece a resistência interna da bateria e usa U_b = 3{,}6\ \text{V} como a tensão medida em R.

Por que as outras alternativas estão erradas

  • AÉ a queda de tensão na resistência interna R_b (1{,}2\times0{,}5), não a tensão em R.
  • CIgnora a resistência interna da bateria e supõe que todo o U_b chega a R.
  • DValor sem justificativa física, maior que U_b, o que é impossível num circuito só com resistores.

Assuntos: Geradores, receptores e leis de Kirchhoff, Resistência elétrica e leis de Ohm, Associação de resistores.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

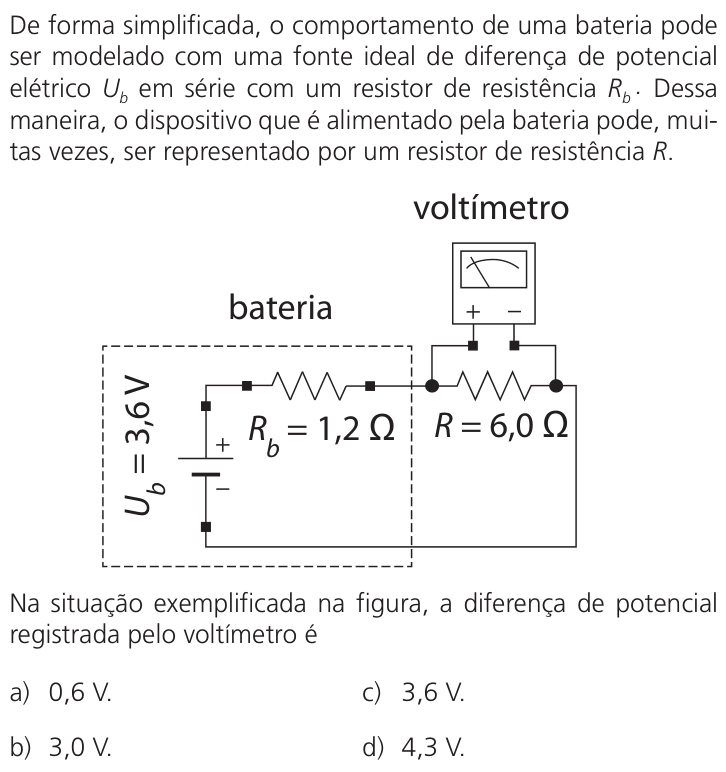

Ver como caiu na prova Questão 10 no caderno Q da UNICAMP 2026
