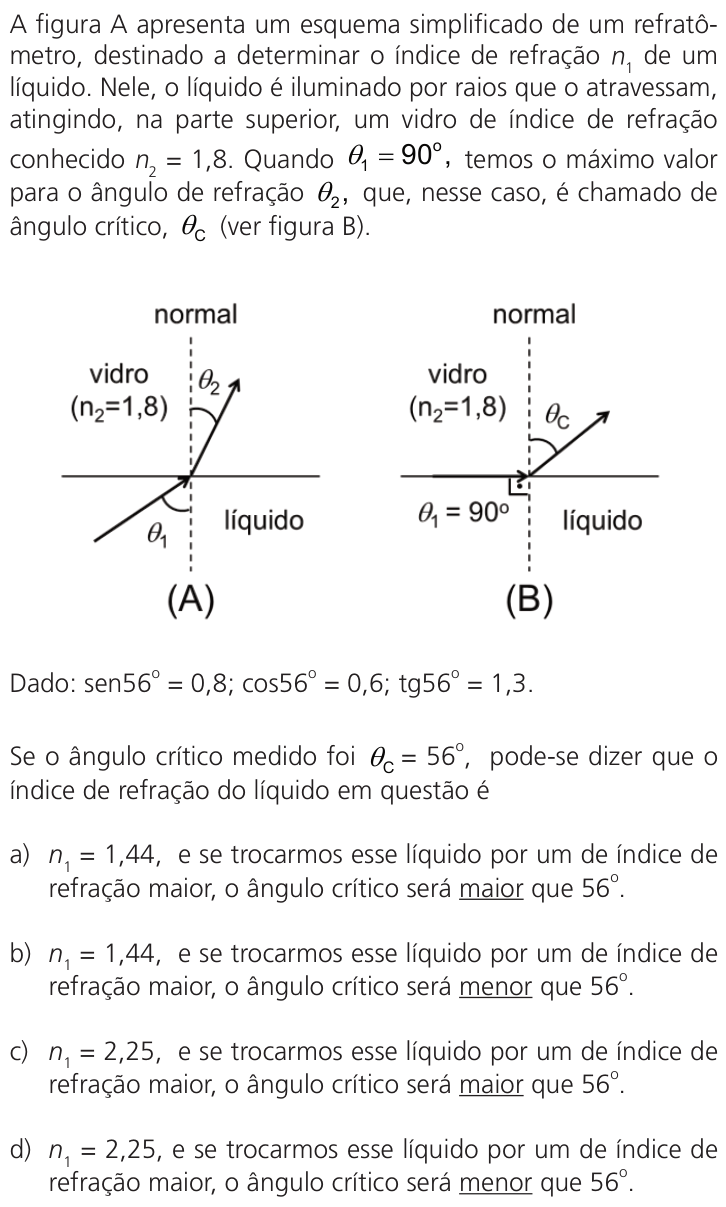

Questão 36 da UNICAMP 2023

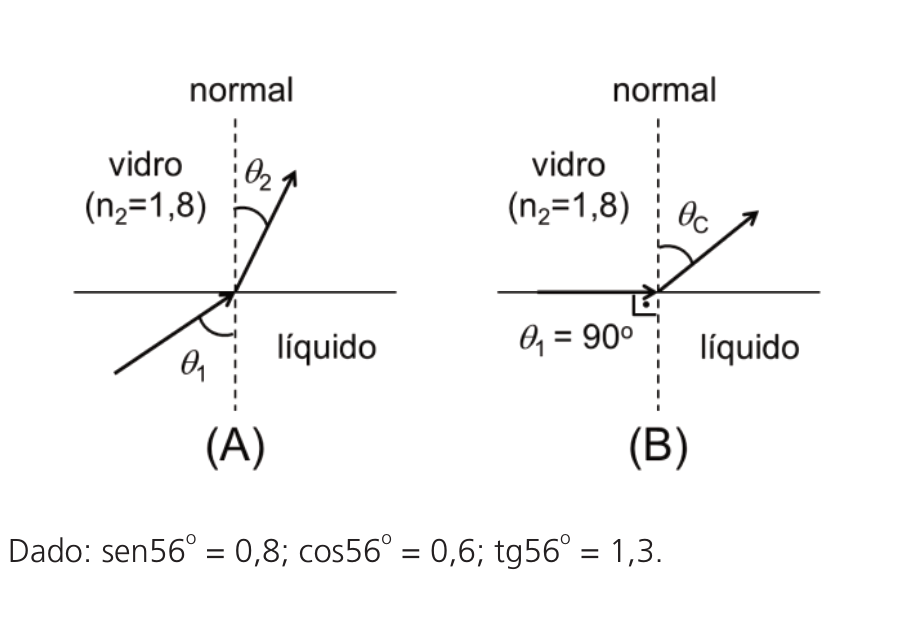

A figura A apresenta um esquema simplificado de um refratômetro, destinado a determinar o índice de refração n_1 de um líquido. Nele, o líquido é iluminado por raios que o atravessam, atingindo, na parte superior, um vidro de índice de refração conhecido n_2 = 1{,}8. Quando \theta_1 = 90^\circ, temos o máximo valor para o ângulo de refração \theta_2, que, nesse caso, é chamado de ângulo crítico, \theta_c (ver figura B).

Se o ângulo crítico medido foi \theta_c = 56^\circ, pode-se dizer que o índice de refração do líquido em questão é
- An_1 = 1{,}44, e se trocarmos esse líquido por um de índice de refração maior, o ângulo crítico será maior que 56^\circ.
- Bn_1 = 1{,}44, e se trocarmos esse líquido por um de índice de refração maior, o ângulo crítico será menor que 56^\circ.
- Cn_1 = 2{,}25, e se trocarmos esse líquido por um de índice de refração maior, o ângulo crítico será maior que 56^\circ.
- Dn_1 = 2{,}25, e se trocarmos esse líquido por um de índice de refração maior, o ângulo crítico será menor que 56^\circ.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Use a lei de Snell: n_1\,\sen\theta_1 = n_2\,\sen\theta_2.
No caso crítico, \theta_1 = 90^\circ e \theta_2 = \theta_c = 56^\circ. Então:
- n_1 \cdot \sen 90^\circ = n_2 \cdot \sen 56^\circ
- n_1 \cdot 1 = 1{,}8 \cdot 0{,}8
- n_1 = 1{,}44
Isso elimina as alternativas C e D, que trazem 2{,}25 (valor obtido ao dividir 1{,}8 por 0{,}8, o que inverte a relação).
Agora, o que acontece com o ângulo crítico se n_1 aumentar? Da mesma equação, com \theta_1 = 90^\circ:
Se n_1 cresce e n_2 fica fixo, \sen\theta_c cresce. Como o seno é crescente entre 0^\circ e 90^\circ, o ângulo crítico também cresce, ficando maior que 56^\circ.
Isso faz sentido: com n_1 maior, o líquido é mais parecido com o vidro, o raio rasante desvia menos da normal... ou melhor, o raio refratado se afasta da normal, e o ângulo máximo aumenta.
Portanto n_1 = 1{,}44 e o novo ângulo crítico será maior que 56^\circ.
Alternativa A.
Pegadinha: As alternativas B e C enganam: cada uma acerta apenas uma das duas partes (o valor de n_1 ou o sentido da variação do ângulo).
Por que as outras alternativas estão erradas
- BAcerta n_1 = 1{,}44, mas conclui que o ângulo crítico diminui; como \sen\theta_c = n_1/n_2, ele aumenta com n_1.
- CCalcula n_1 = 1{,}8/0{,}8 = 2{,}25, invertendo a relação de Snell.
- DUsa n_1 = 2{,}25 (relação invertida) e ainda erra o sentido da variação do ângulo crítico.
Assuntos: Reflexão total e dispersão da luz, Refração da luz e lei de Snell.
