Questão 62 da UNICAMP 2022

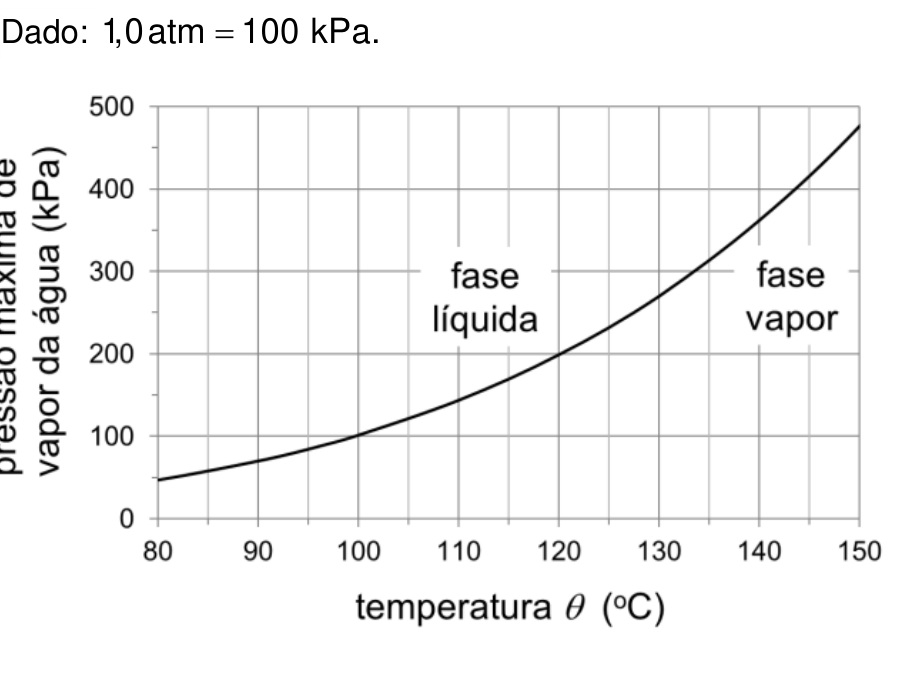

A autoclave, um equipamento de esterilização de objetos por meio de vapor de água em alta temperatura e pressão, foi inventada por Charles Chamberland, a pedido de Louis Pasteur. A figura a seguir mostra a curva da pressão máxima de vapor da água em função da temperatura. Para temperaturas e pressões do lado esquerdo da curva, a água encontra-se na fase líquida; do lado direito, a água está na fase de vapor. Nos pontos sobre a curva, as fases líquida e de vapor coexistem. A pressão de funcionamento de uma determinada autoclave é p = 3{,}0\text{ atm}. Se toda a água está na fase de vapor, o que se pode dizer sobre a sua temperatura \theta?

- A\theta pode ter qualquer valor maior que 100\ ^\circ\text{C}.
- B\theta pode ter qualquer valor maior que 100\ ^\circ\text{C} e menor que 133\ ^\circ\text{C}.
- C\theta pode ter qualquer valor menor que 100\ ^\circ\text{C} ou maior que 133\ ^\circ\text{C}.
- D\theta pode ter qualquer valor maior que 133\ ^\circ\text{C}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A curva mostra, para cada temperatura, a pressão máxima de vapor da água. Se a pressão real do vapor for menor ou igual a esse valor, não há líquido sobrando: a água está toda na forma de vapor. Isso corresponde ao lado direito da curva (abaixo dela no gráfico).
Passos:
- Converter a pressão: p = 3{,}0\ \text{atm} = 3{,}0 \times 100\ \text{kPa} = 300\ \text{kPa}.
- Procurar no gráfico a temperatura em que a curva atinge 300\ \text{kPa}. A curva passa por 270\ \text{kPa} em 130\ ^\circ\text{C} e por 360\ \text{kPa} em 140\ ^\circ\text{C}, então 300\ \text{kPa} corresponde a cerca de 133\ ^\circ\text{C}.
- Interpretar: para \theta = 133\ ^\circ\text{C} a água está sobre a curva, com líquido e vapor coexistindo. Para temperaturas maiores, a pressão máxima de vapor passa de 300\ \text{kPa}. Como a pressão de 300\ \text{kPa} fica abaixo desse máximo, o ponto está à direita da curva, na fase vapor.
Portanto, com toda a água em vapor a 3{,}0\ \text{atm}, a temperatura é maior que 133\ ^\circ\text{C}.
Alternativa D.
Pegadinha: A alternativa A engana quem associa vapor a temperaturas acima de 100 °C sem considerar que a pressão é 3 atm, o que desloca a ebulição para cerca de 133 °C.
Por que as outras alternativas estão erradas
- Ausa 100\ ^\circ\text{C}, que é o ponto de ebulição a 1 atm, e esquece que a pressão é 3 atm.
- Binclui a faixa entre 100 e 133 °C, em que, a 300 kPa, a água ainda está líquida (esquerda da curva).
- Cinclui temperaturas abaixo de 100 °C, onde a 300 kPa a água é líquida, e mistura as duas regiões.
Assunto: Mudanças de estado físico e calor latente.
Reportar erro na resolução

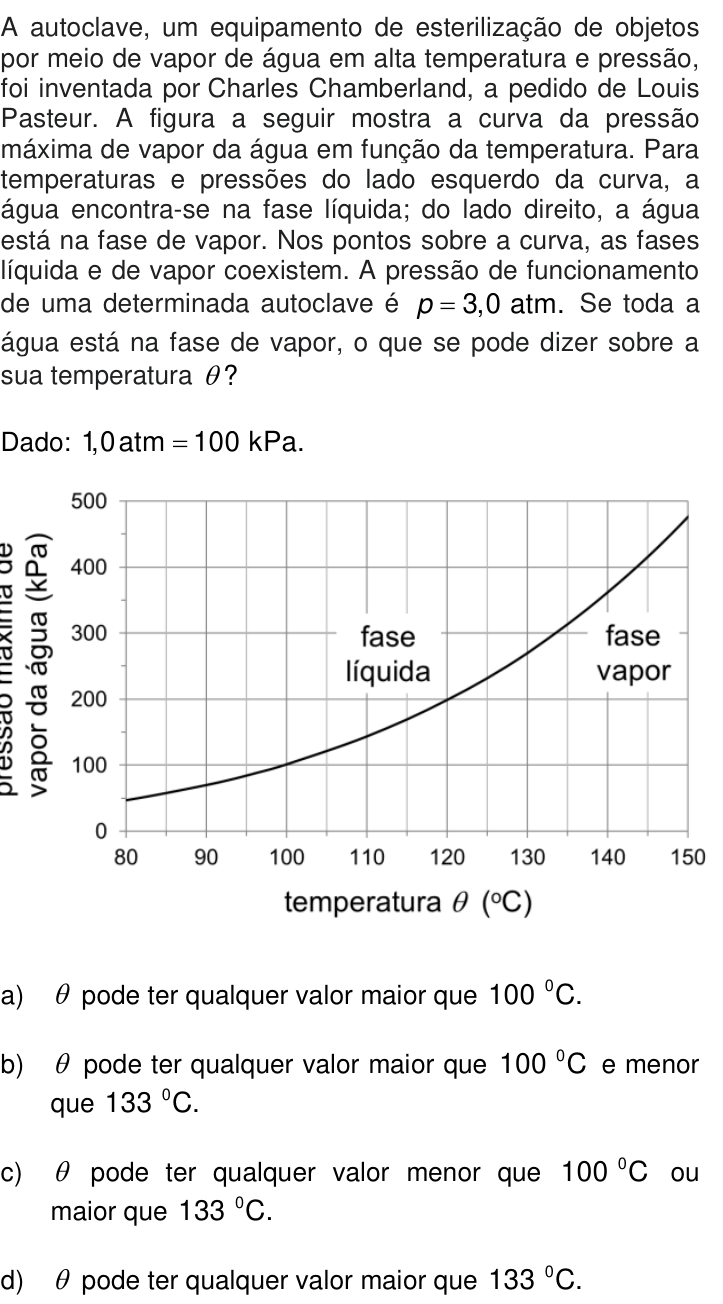

Ver como caiu na prova
