Questão 48 da UNICAMP 2020

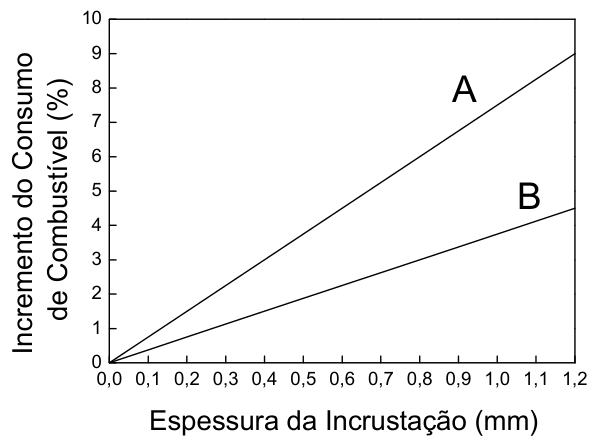

As caldeiras são utilizadas para alimentar máquinas nos mais diversos processos industriais, para esterilização de equipamentos e instrumentos em hospitais, hotéis, lavanderias, entre outros usos. A temperatura elevada da água da caldeira mantém compostos solubilizados na água de alimentação que tendem a se depositar na superfície de troca térmica da caldeira. Esses depósitos, ou incrustações, diminuem a eficiência do equipamento e, além de aumentar o consumo de combustível, podem ainda resultar em explosões. A tabela e a figura a seguir apresentam, respectivamente, informações sobre alguns tipos de incrustações em caldeiras, e a relação entre a espessura da incrustação e o consumo de combustível para uma eficiência constante.
| Tipo de incrustação | Condutividade Térmica (\text{kJ}\ \text{m}^{-1}\ \text{h}^{-1}\ ^\circ\text{C}^{-1}) |
|---|---|
| Base de sílica | 1,3 |
| Base de carbonato | 2,1 |
| Base de sulfato | 5,5 |

Considerando as informações apresentadas, é correto afirmar que as curvas A e B podem representar, respectivamente, informações sobre incrustações
- Ade sulfato e de carbonato.
- Bde sulfato e de sílica.
- Cde sílica e de carbonato.
- Dde carbonato e de sílica.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A incrustação funciona como um isolante térmico entre a chama e a água. Quanto menor a condutividade térmica do material, pior ele deixa o calor passar. Para manter a mesma eficiência, a caldeira precisa então queimar mais combustível.
Portanto, para a mesma espessura, o material de menor condutividade causa o maior incremento no consumo.
- Pela tabela, as condutividades em \text{kJ}\ \text{m}^{-1}\ \text{h}^{-1}\ ^\circ\text{C}^{-1} são: sílica 1{,}3, carbonato 2{,}1 e sulfato 5{,}5.
- Pelo gráfico, em 1{,}2\ \text{mm} a reta A chega a 9\% e a reta B a 4{,}5\%. A tem o maior incremento, então corresponde ao material de menor condutividade entre os dois.
- Ordem crescente de condutividade: sílica < carbonato < sulfato. Ordem decrescente de incremento no consumo: sílica > carbonato > sulfato.
- Entre as opções, o par em que A tem condutividade menor que B é sílica (A) e carbonato (B): 1{,}3 < 2{,}1.
As demais opções colocam em A um material mais condutor que o de B, o que contraria o gráfico.
Alternativa C.
Pegadinha: As alternativas A, B e D atraem quem acha que maior condutividade térmica causa maior consumo; na verdade, menor condutividade (mais isolante) exige mais combustível.
Por que as outras alternativas estão erradas
- AAssocia o maior incremento ao sulfato, que tem a maior condutividade; a relação é inversa.
- BPõe o sulfato (maior condutividade) em A, invertendo a relação entre condutividade e consumo.
- DPõe o carbonato (2,1) em A e a sílica (1,3) em B, mas a sílica, menos condutora, deveria gerar o maior consumo.
Assunto: Propagação de calor: condução, convecção e irradiação.
Reportar erro na resolução

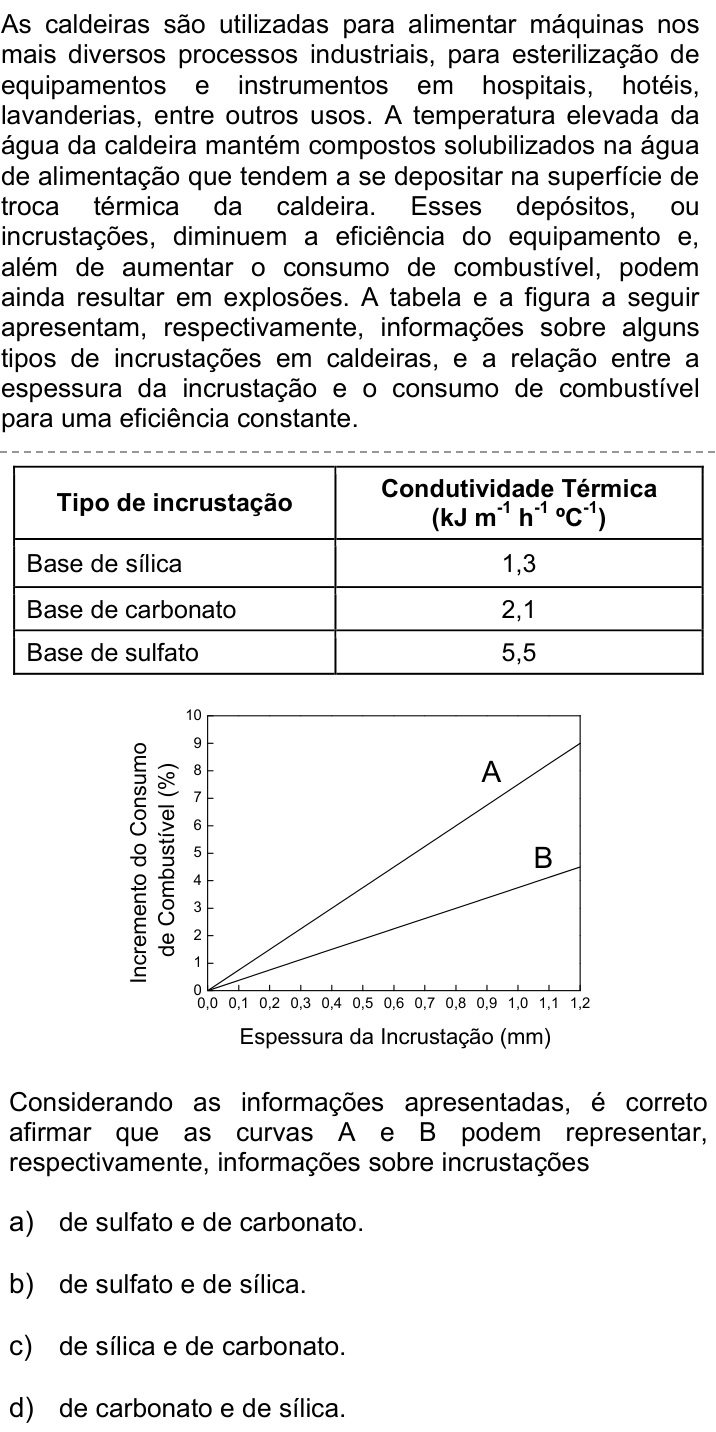

Ver como caiu na prova
