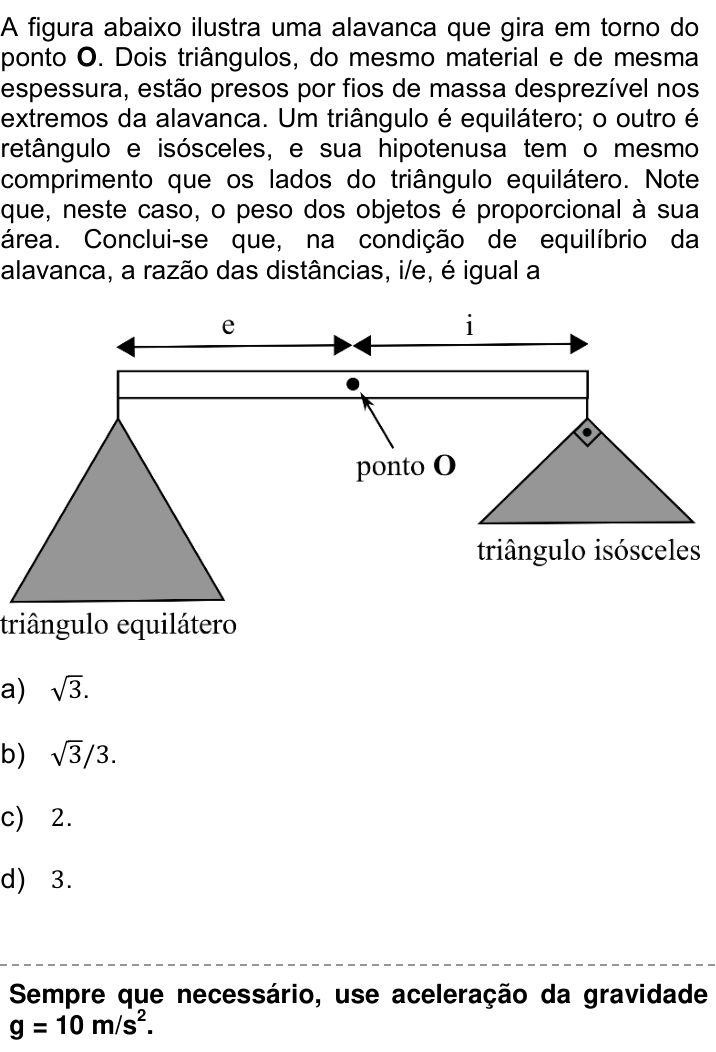

Questão 39 da UNICAMP 2018

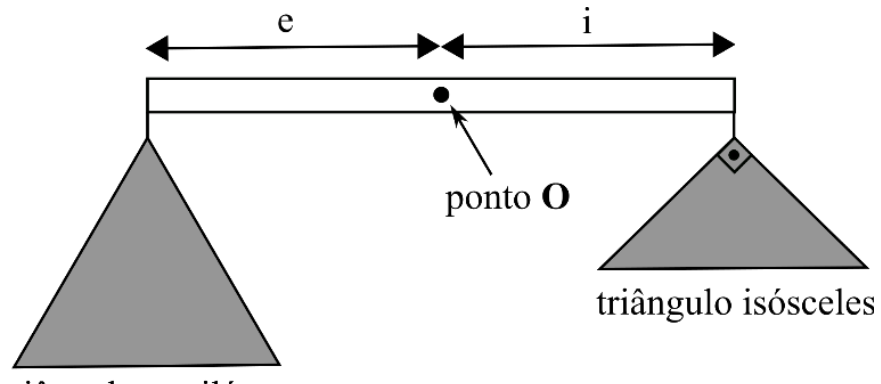

A figura abaixo ilustra uma alavanca que gira em torno do ponto O. Dois triângulos, do mesmo material e de mesma espessura, estão presos por fios de massa desprezível nos extremos da alavanca. Um triângulo é equilátero; o outro é retângulo e isósceles, e sua hipotenusa tem o mesmo comprimento que os lados do triângulo equilátero. Note que, neste caso, o peso dos objetos é proporcional à sua área. Conclui-se que, na condição de equilíbrio da alavanca, a razão das distâncias, i/e, é igual a

Sempre que necessário, use aceleração da gravidade g = 10\ \text{m/s}^2.
- A\sqrt{3}.
- B\sqrt{3}/3.
- C2.
- D3.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Para a alavanca ficar em equilíbrio, o torque dos pesos em relação ao ponto O deve ser igual nos dois lados: P_e \cdot e = P_i \cdot i. Como o peso é proporcional à área, vale A_e \cdot e = A_i \cdot i, ou seja, \dfrac{i}{e} = \dfrac{A_e}{A_i}.
Seja L o lado do triângulo equilátero. Os dois triângulos são pendurados por um vértice, e o fio está na vertical, então a distância ao ponto O é a que aparece na figura.
-
Área do equilátero: A_e = \dfrac{L^2\sqrt{3}}{4}.
-
O triângulo retângulo isósceles tem hipotenusa L. Seus catetos medem c, com c\sqrt{2} = L, logo c = \dfrac{L}{\sqrt{2}}.
-
Área do isósceles: A_i = \dfrac{c^2}{2} = \dfrac{L^2/2}{2} = \dfrac{L^2}{4}.
-
Razão: \dfrac{i}{e} = \dfrac{A_e}{A_i} = \dfrac{L^2\sqrt{3}/4}{L^2/4} = \sqrt{3}.
O triângulo equilátero é mais pesado, então seu braço e deve ser menor que i, o que confere com i/e = \sqrt{3} > 1.
Alternativa A.
Pegadinha: A alternativa B engana quem inverte a razão, pois o braço maior fica do lado do triângulo mais leve.
Por que as outras alternativas estão erradas
- Binverte a razão, calculando e/i em vez de i/e.
- Cnão corresponde a nenhuma razão entre as áreas; seria o caso se a área do equilátero fosse o dobro da do isósceles.
- Dresulta de erro no cálculo das áreas, como usar a hipotenusa como cateto.
Assunto: Equilíbrio do corpo extenso: torque e alavancas.
