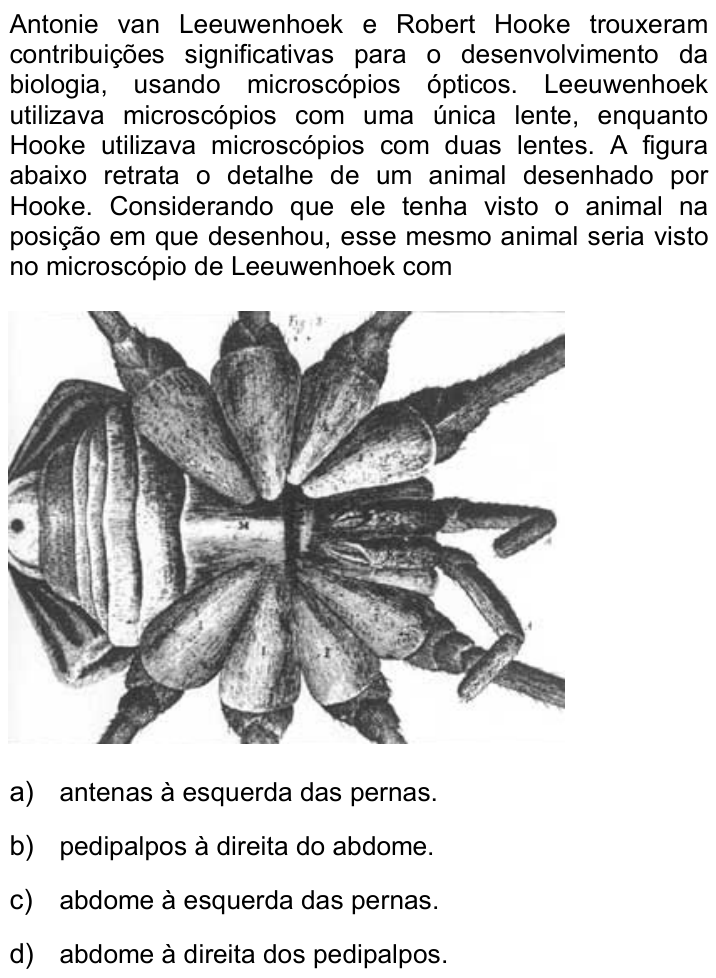

Questão 11 da UNICAMP 2016

O ponto-chave é como cada microscópio forma a imagem.

Um microscópio de uma única lente (o de Leeuwenhoek) funciona como lupa: a imagem é virtual, direita e ampliada. Ou seja, o animal é visto na mesma orientação em que está.

O microscópio de duas lentes (o de Hooke) tem objetiva e ocular. A objetiva forma uma imagem real invertida, e a ocular a amplia sem desfazer a inversão. A imagem final é invertida, tanto de cima para baixo quanto da esquerda para a direita (giro de 180°).

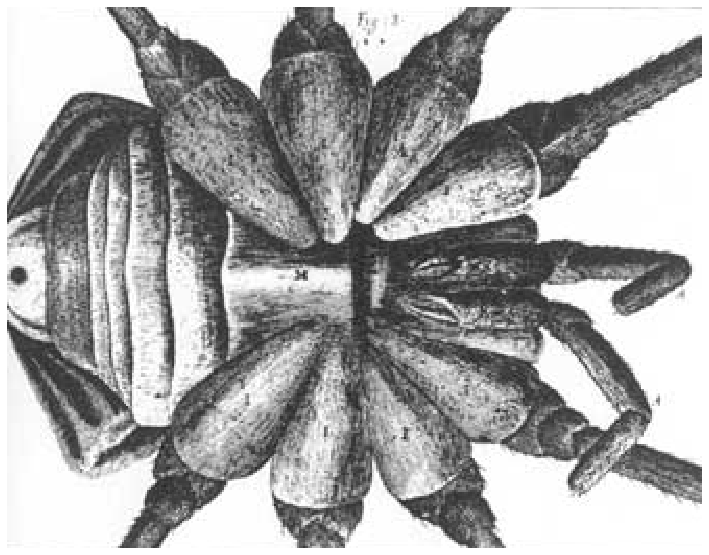

Hooke desenhou o que viu: abdome à esquerda, pedipalpos à direita. Como a imagem dele estava invertida, o animal real tem o abdome à direita e os pedipalpos à esquerda.

No microscópio de Leeuwenhoek, que não inverte, vê-se o animal como ele realmente está:

1. Abdome à direita.
2. Pedipalpos à esquerda.
3. Logo, o abdome fica à direita dos pedipalpos.

As alternativas A e C falam de antenas e de posição em relação às pernas. A figura mostra um aracnídeo, que não tem antenas, e as pernas ficam nos dois lados, em cima e embaixo. A alternativa B mantém a posição desenhada, o que só valeria se não houvesse inversão.

Alternativa D.

Pegadinha: A alternativa B engana quem acha que a imagem de uma lente simples também sai invertida, mantendo o desenho de Hooke.

Por que as outras alternativas estão erradas

• Aaracnídeos não têm antenas, e a posição em relação às pernas não define a inversão.
• Bmantém os pedipalpos à direita do abdome, como no desenho de Hooke, ignorando que a imagem dele era invertida.
• Cas pernas se distribuem em ambos os lados, e a referência não indica a inversão horizontal.

Assuntos: Óptica da visão e instrumentos ópticos, Lentes esféricas.
