Questão 76 da UNICAMP 2015

1ª fase · Geografia: Projeções cartográficas

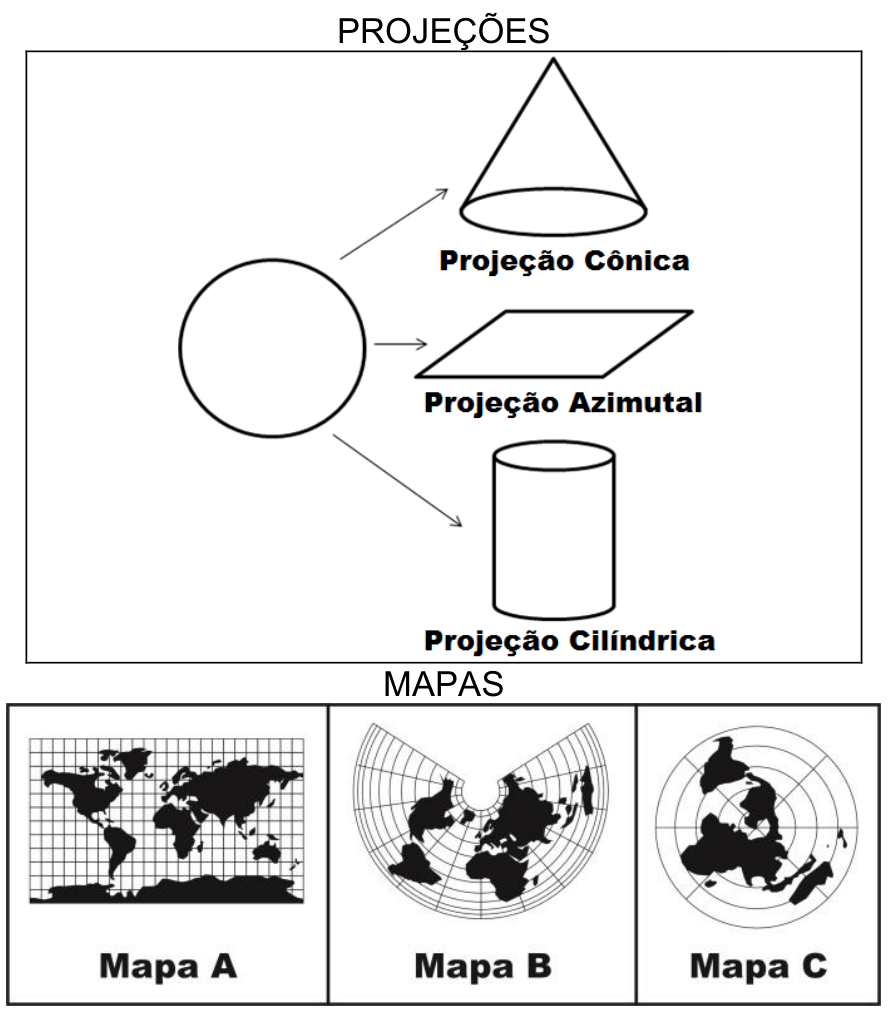

Diagramas ilustrando três tipos de projeções cartográficas a partir de uma esfera (Projeção Cônica, Projeção Azimutal e Projeção Cilíndrica) e três mapas resultantes: Mapa A, em formato retangular com linhas retas perpendiculares; Mapa B, em formato de leque com meridianos convergentes e paralelos curvos; e Mapa C, em formato circular com círculos concêntricos.

A representação de uma esfera num plano estabelece um desafio técnico resolvido a partir de distintas formas de projeção, cada uma delas adequada a um objetivo. Faça a correspondência entre cada um dos mapas e sua correta projeção.

  1. A
    A, cônica; B, azimutal; C, cilíndrica.
  2. B
    A, cilíndrica; B, cônica; C, azimutal.
  3. C
    A, azimutal; B, cilíndrica; C, cônica.
  4. D
    A, cilíndrica; B, azimutal; C, cônica.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Cada projeção tem o nome da superfície sobre a qual a esfera é "desenrolada", e isso deixa uma marca reconhecível na malha de meridianos e paralelos.

  1. Cilíndrica: o cilindro, aberto, vira um retângulo. Meridianos e paralelos ficam como retas perpendiculares entre si, formando uma grade quadriculada. É o Mapa A, retangular, com linhas retas que se cruzam em ângulo reto.

  2. Cônica: o cone, aberto, vira um leque (setor circular). Os meridianos convergem para um ponto e os paralelos são arcos curvos. É o Mapa B, em forma de leque.

  3. Azimutal: a esfera é projetada num plano tangente, em geral num dos polos. Os meridianos saem do centro como raios e os paralelos são círculos concêntricos. É o Mapa C, circular.

Correspondência: A, cilíndrica; B, cônica; C, azimutal.

Alternativa B.

Por que as outras alternativas estão erradas

  • AAssocia o mapa retangular à cônica e o leque à azimutal, trocando todas as projeções.
  • CChama o mapa retangular de azimutal e o circular de cônica, invertendo as formas.
  • DAcerta o A, mas troca B e C: o leque é cônico e o círculo concêntrico é azimutal.

Assunto: Projeções cartográficas.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

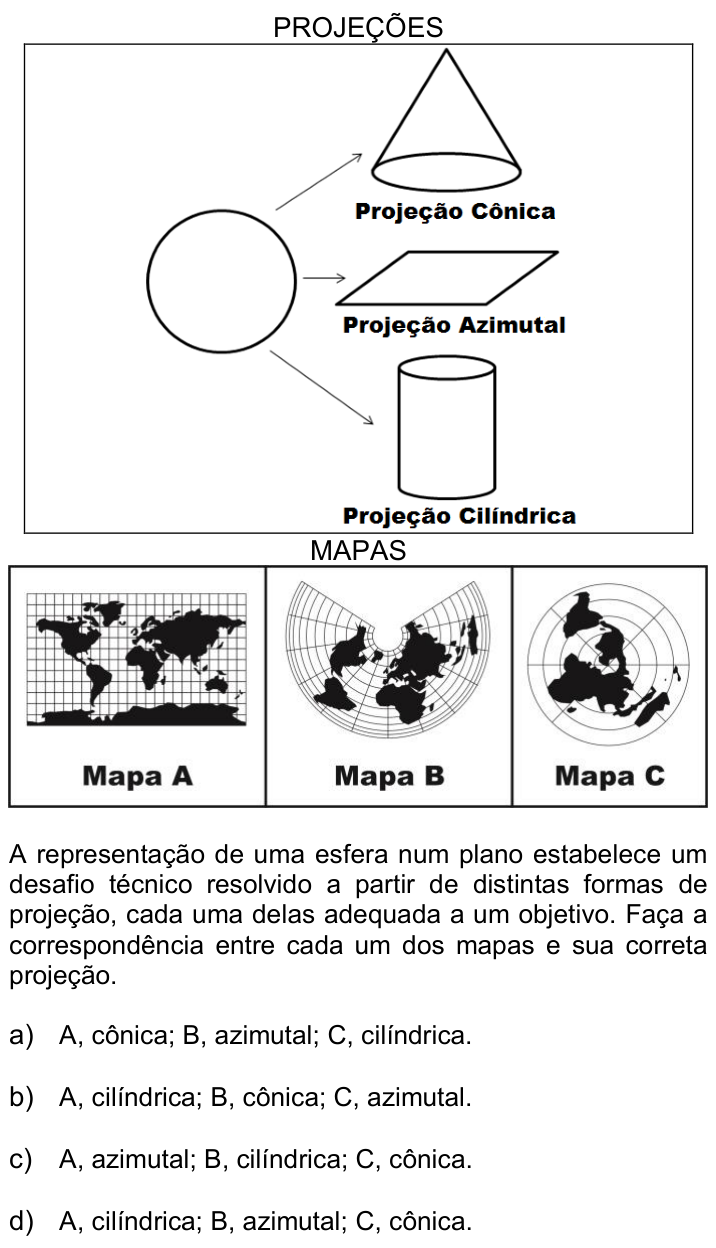

Ver como caiu na prova Questão 76 no caderno Q da UNICAMP 2015
