Questão 13 (2º dia) da 2ª fase da UNICAMP 2025
Nas Olimpíadas de 2024, os atletas foram avaliados – com o emprego de metodologias modernas e conceitos de Física – em diferentes modalidades esportivas, para análise dos movimentos e diagnose de desempenho.

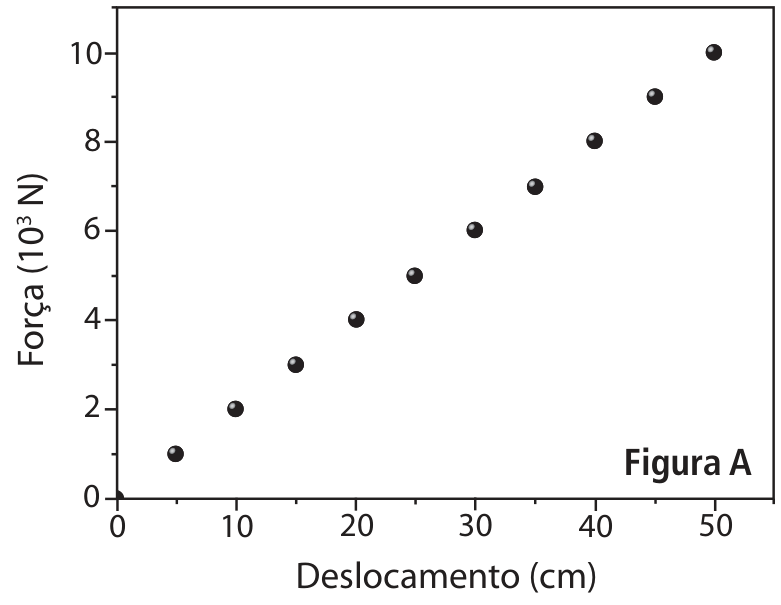

a) Nos saltos ornamentais, os atletas saltam da ponta da prancha, causando uma flexão que os impulsiona para cima. A Figura A ilustra a relação entre a força aplicada pelos atletas e o deslocamento gerado na prancha, a qual atua como uma mola sobre o atleta. Considere uma perda por atrito de 10% na energia potencial elástica. Qual a altura vertical máxima que um atleta de massa m = 72\ \text{kg} atinge ao flexionar a prancha de modo a deslocar sua ponta de uma distância \Delta x = 40\ \text{cm} em relação à sua posição de repouso?

b) Câmeras em diferentes posições facilitam a análise dos movimentos e trajetórias nas diferentes modalidades esportivas. Algumas câmeras usam polarizadores para facilitar a visualização do objeto em movimento, com a redução de reflexões vindas das vizinhanças. A função dos polarizadores é otimizada quando essas reflexões indesejadas ocorrem na condição em que o raio refletido e o raio refratado formam um ângulo de 90^\circ. Neste caso, o ângulo de incidência é conhecido como ângulo de Brewster (\theta_B). A Figura B, no espaço de respostas, mostra um raio que incide na interface entre o ar e um meio de índice de refração n_2. O ângulo de incidência do raio é \theta_1 = \theta_B = 60^\circ. Calcule o índice de refração n_2.
Dados: \sen 60^\circ = 0{,}87; \cos 60^\circ = 0{,}50; \tg 60^\circ = 1{,}73.

Reportar erro na questão
Resolução comentada
Resolução comentada
a) A força da prancha cresce linearmente com o deslocamento, então ela se comporta como uma mola. Em \Delta x = 40\ \text{cm} = 0{,}40\ \text{m}, o gráfico dá F = 8\times10^3\ \text{N}.
A energia potencial elástica é a área sob o gráfico F\times x, que é um triângulo:
(Isso equivale a k = 2\times10^4\ \text{N/m} e E_{el}=\tfrac12 k\,\Delta x^2.)
Com perda de 10%, só 90% dessa energia vira energia potencial gravitacional do atleta:
Igualando a mgh, com g = 10\ \text{m/s}^2:
Essa é a altura atingida acima do ponto em que o atleta perde contato com a prancha.
Resposta: h = 2{,}0\ \text{m}.
b) Na condição de Brewster, o raio refletido e o refratado formam 90^\circ. O ângulo de reflexão é \theta_1' = \theta_1 = 60^\circ, então:
Pela lei de Snell, com n_1 = 1:
Como \theta_2 = 90^\circ - \theta_1, temos \sen\theta_2 = \cos\theta_1. Logo:
Usando \sen 60^\circ/\cos 60^\circ = 0{,}87/0{,}50 obtém-se 1,74. A pequena diferença vem do arredondamento dos dados.
Resposta: n_2 = \tg 60^\circ \approx 1{,}73.
Assuntos: Energia mecânica e sua conservação, Trabalho de uma força e teorema da energia cinética, Refração da luz e lei de Snell.
Reportar erro na resolução

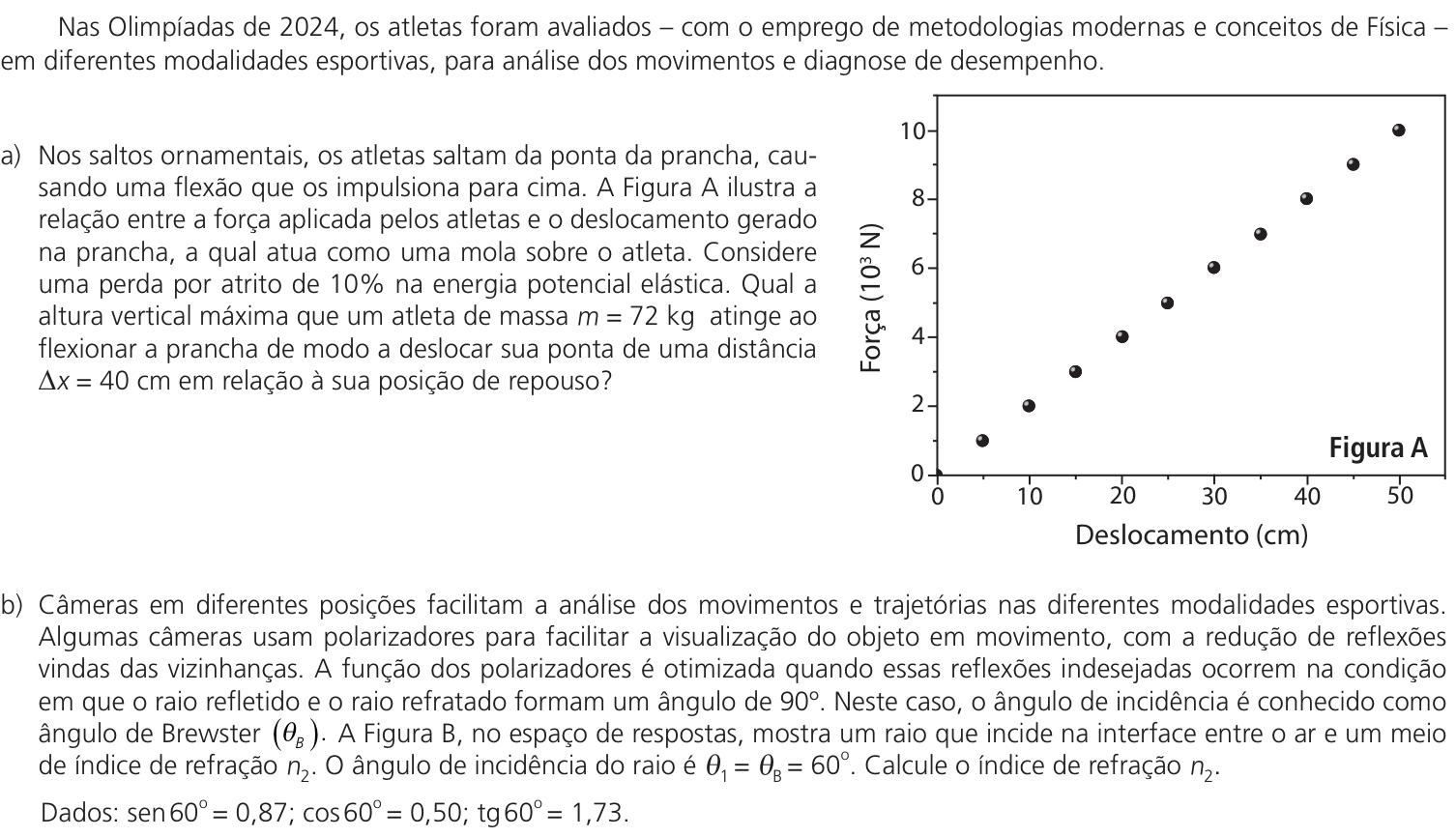

Ver como caiu na prova
