Questão 13 (2º dia) da 2ª fase da UNICAMP 2024

2º dia · Física: Capacitores

a) Parte de um dispositivo pertencente a um chip pode ser descrita como sendo formada por duas placas condutoras paralelas de área A = 2{,}0\ \mu\text{m}^2, separadas por um material dielétrico de espessura e = 0{,}1\ \mu\text{m} e constante dielétrica K \approx 4. Esse conjunto forma um capacitor (ver figura), cuja capacitância C é diretamente proporcional à área das placas (A) e inversamente proporcional à espessura do dielétrico (e), sendo o fator de proporcionalidade dado por K \varepsilon_0, com \varepsilon_0 \approx 9 \times 10^{-12}\ \text{F/m}. Pede-se:

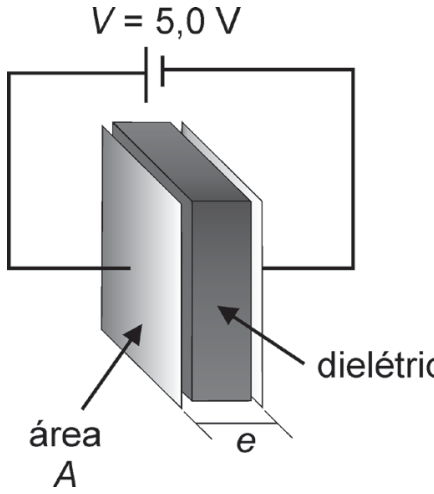

Capacitor de placas paralelas de área A separadas por um dielétrico de espessura e, conectado a uma diferença de potencial V = 5,0 V

i) a capacitância C do referido capacitor;
ii) a carga armazenada nas placas quando o capacitor é submetido a uma diferença de potencial V = 5{,}0\ \text{V}.

b) Na gravação de chips, grades de difração são usadas para a seleção de comprimentos de onda de feixes luminosos. A grade é formada por reentrâncias que dispersam a luz em diferentes direções (ângulos \theta no diagrama apresentado no espaço de resposta) em função do comprimento de onda. Quando a luz incide perpendicularmente à grade, a relação entre o comprimento de onda \lambda e o ângulo de difração \theta é dada por d \cdot \text{sen}\,\theta = m\lambda, sendo d o espaçamento entre as reentrâncias da grade e m = 1, 2, 3\dots No diagrama, são representados dois feixes de laser, um deles de comprimento de onda \lambda_1 = 192\ \text{nm}, e outro de comprimento \lambda_2 a ser determinado. Fazendo uso do diagrama e da Tabela 1, complete corretamente a Tabela 2, apresentada no espaço de respostas, da seguinte maneira:

Tabela 1

\theta (graus) \text{tg }\theta \text{sen }\theta
17 0,31 0,29
19 0,34 0,33
21 0,38 0,36
23 0,42 0,39
25 0,47 0,42
27 0,51 0,45
29 0,56 0,48
31 0,60 0,52

i) preencha a primeira linha e determine d;
ii) preencha a segunda linha e determine o comprimento de onda \lambda_2.

Diagrama mostrando feixes de laser com comprimentos de onda λ1 e λ2 incidindo em uma grade de difração e projetados em um anteparo a uma distância D = 0,5 m. O anteparo possui uma escala y em metros de 0 a 0,4 m, onde são indicadas as posições das ordens m = 1 e m = 2 para ambos os comprimentos de onda com seus respectivos ângulos θ.

Tabela 2

\lambda\text{ (nm)} m y\text{ (m)} \text{tg }\theta \text{sen }\theta d\text{ (nm)}
\lambda_1 = 192 2 0,28
\lambda_2 = 1 -----
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

a) A capacitância é C = \dfrac{K\varepsilon_0 A}{e}. Convertendo as unidades: A = 2{,}0\ \mu\text{m}^2 = 2{,}0\times10^{-12}\ \text{m}^2 e e = 0{,}1\ \mu\text{m} = 1\times10^{-7}\ \text{m}.

i) Substituindo:

C = \frac{4\cdot 9\times10^{-12}\cdot 2{,}0\times10^{-12}}{1\times10^{-7}} = 7{,}2\times10^{-16}\ \text{F}

C ≈ 7{,}2\times10^{-16}\ \text{F}

ii) A carga no capacitor é Q = CV:

Q = 7{,}2\times10^{-16}\cdot 5{,}0 = 3{,}6\times10^{-15}\ \text{C}

Q ≈ 3{,}6\times10^{-15}\ \text{C}

b) No anteparo, a distância à grade é D = 0{,}5\ \text{m} e a posição do feixe é y. Portanto \text{tg}\,\theta = y/D.

i) Para \lambda_1, com m=2 e y = 0{,}28\ \text{m}:

\text{tg}\,\theta = \frac{0{,}28}{0{,}5} = 0{,}56

Na Tabela 1, \text{tg}\,\theta = 0{,}56 corresponde a \theta = 29^\circ, e então \text{sen}\,\theta = 0{,}48.

De d\,\text{sen}\,\theta = m\lambda:

d = \frac{2\cdot192}{0{,}48} = 800\ \text{nm}

Primeira linha: \text{tg}\,\theta = 0{,}56, \text{sen}\,\theta = 0{,}48, d = 800\ \text{nm}.

d = 800 nm

ii) Lendo o diagrama, o feixe \lambda_2 com m=1 atinge o anteparo em y \approx 0{,}17\ \text{m}. Esse valor é lido na escala da figura, então é aproximado.

\text{tg}\,\theta = \frac{0{,}17}{0{,}5} = 0{,}34

Na Tabela 1, isso dá \theta = 19^\circ e \text{sen}\,\theta = 0{,}33.

A grade é a mesma, então d = 800\ \text{nm}. Com m=1:

\lambda_2 = d\,\text{sen}\,\theta = 800\cdot0{,}33 \approx 264\ \text{nm}

Segunda linha: y \approx 0{,}17\ \text{m}, \text{tg}\,\theta = 0{,}34, \text{sen}\,\theta = 0{,}33.

\lambda_2 \approx 264\ \text{nm} (≈ 0,26 μm)

Assuntos: Capacitores, Fenômenos ondulatórios: interferência, difração e polarização.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

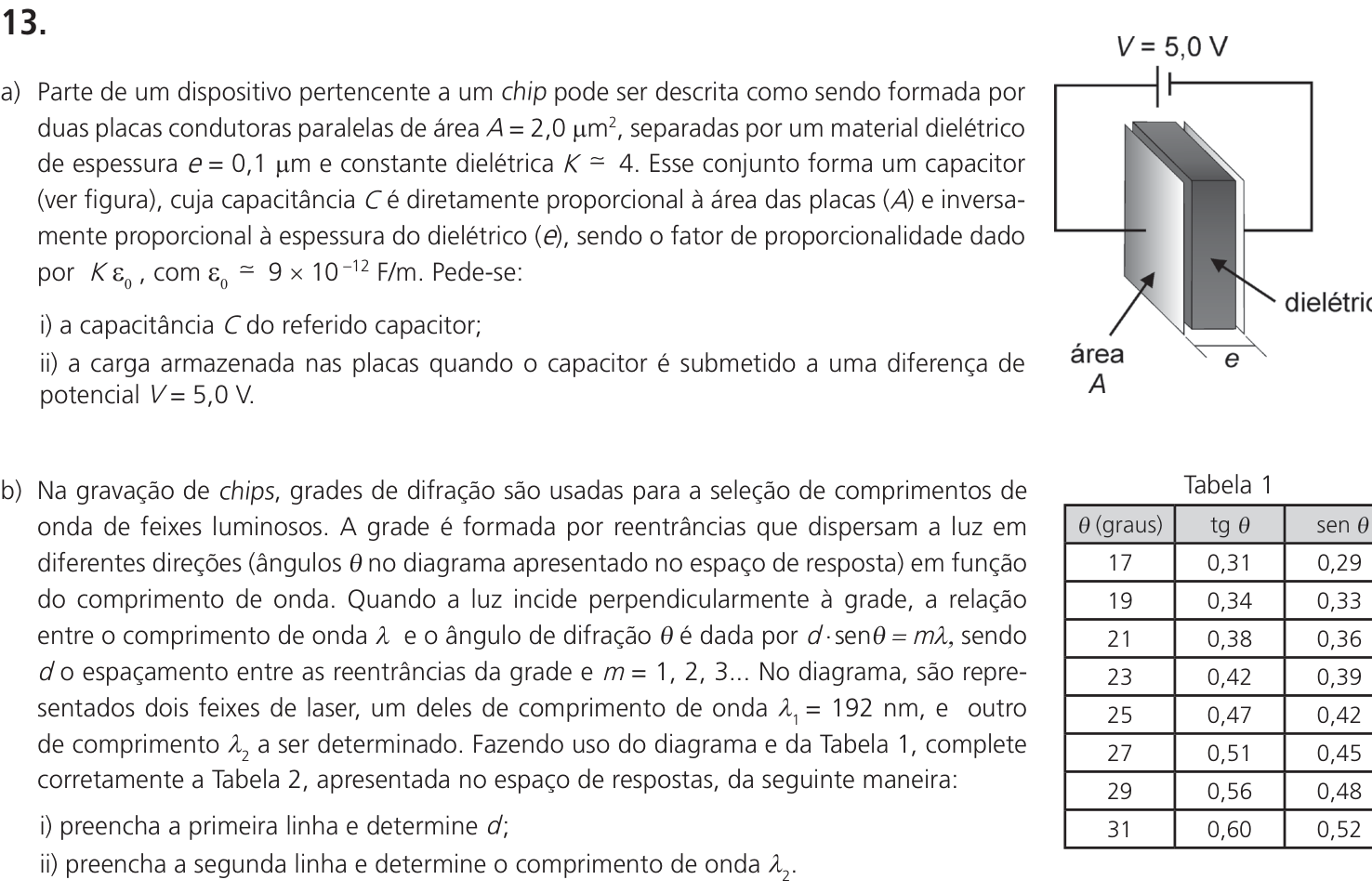

Ver como caiu na prova Questão 13 no caderno CE da 2ª fase da UNICAMP 2024
