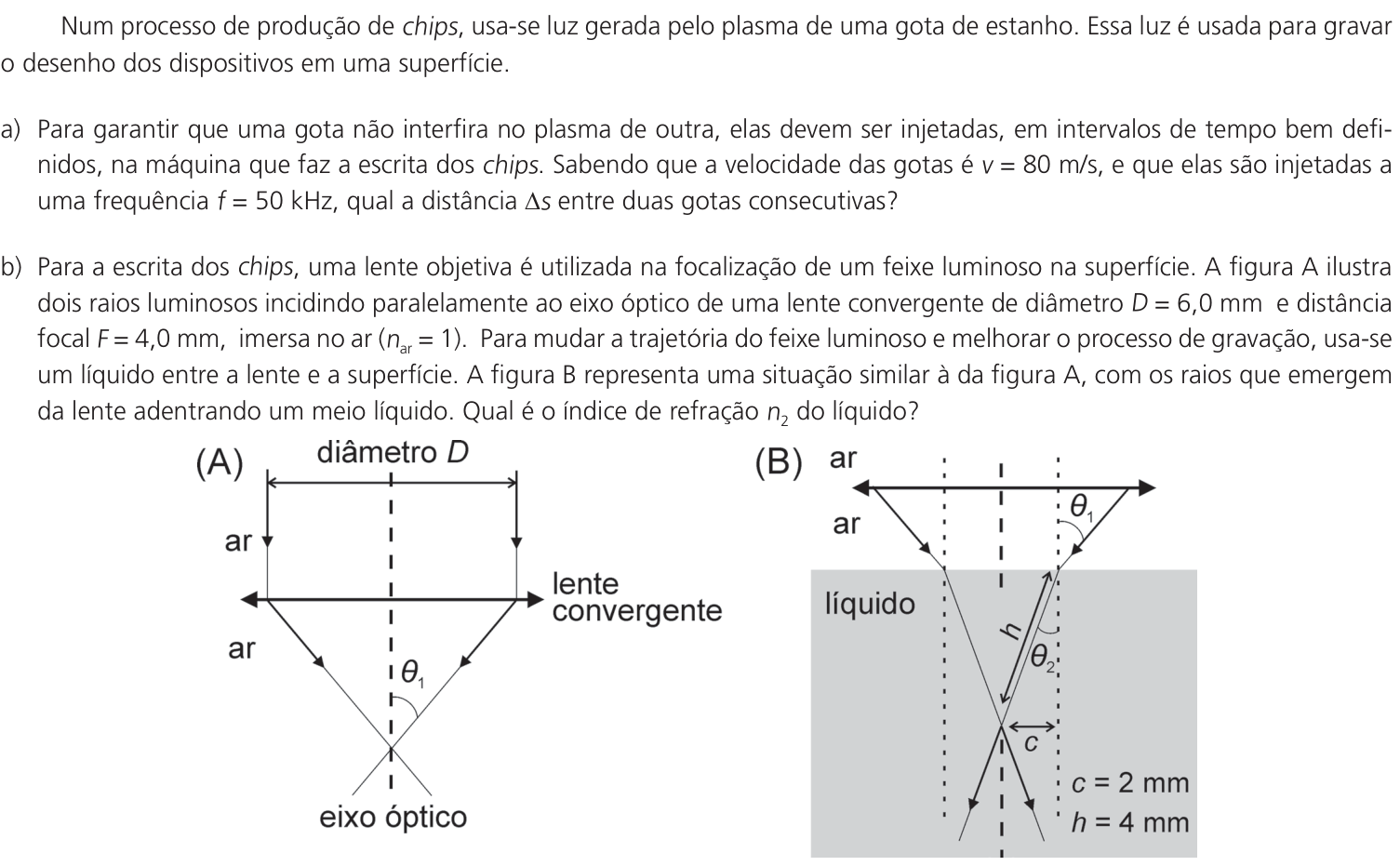

Questão 12 (2º dia) da 2ª fase da UNICAMP 2024
Num processo de produção de chips, usa-se luz gerada pelo plasma de uma gota de estanho. Essa luz é usada para gravar o desenho dos dispositivos em uma superfície.
a) Para garantir que uma gota não interfira no plasma de outra, elas devem ser injetadas, em intervalos de tempo bem definidos, na máquina que faz a escrita dos chips. Sabendo que a velocidade das gotas é v = 80\text{ m/s}, e que elas são injetadas a uma frequência f = 50\text{ kHz}, qual a distância \Delta s entre duas gotas consecutivas?

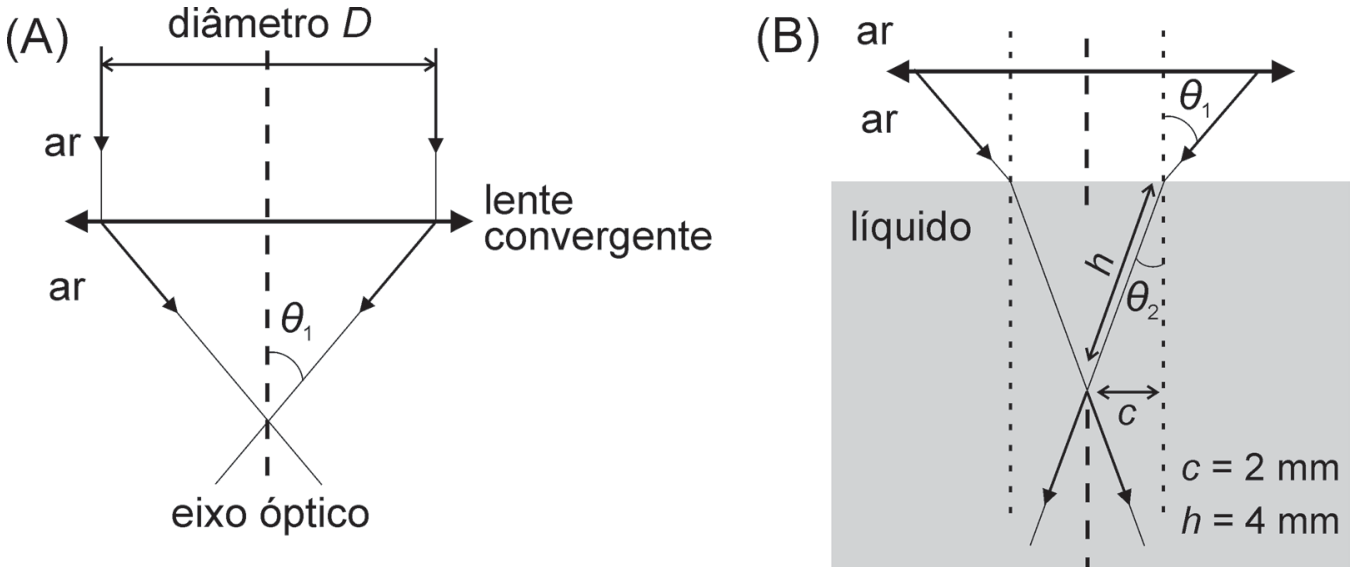

b) Para a escrita dos chips, uma lente objetiva é utilizada na focalização de um feixe luminoso na superfície. A figura A ilustra dois raios luminosos incidindo paralelamente ao eixo óptico de uma lente convergente de diâmetro D = 6{,}0\text{ mm} e distância focal F = 4{,}0\text{ mm}, imersa no ar (n_{\text{ar}} = 1). Para mudar a trajetória do feixe luminoso e melhorar o processo de gravação, usa-se um líquido entre a lente e a superfície. A figura B representa uma situação similar à da figura A, com os raios que emergem da lente adentrando um meio líquido. Qual é o índice de refração n_2 do líquido?

Reportar erro na questão
Resolução comentada
Resolução comentada
a)
A frequência de injeção é o número de gotas por segundo. O intervalo entre duas gotas consecutivas é, portanto, o período:
Nesse intervalo, cada gota se desloca com velocidade constante. A distância entre duas gotas consecutivas é:
\Delta s = 1{,}6\ \text{mm}
b)
A lei de Snell relaciona os ângulos na interface ar-líquido: n_{\text{ar}}\,\sen\theta_1=n_2\,\sen\theta_2.
- Figura A: os raios paralelos ao eixo passam pelas bordas da lente, a D/2=3{,}0\ \text{mm} do eixo, e convergem para o foco, a F=4{,}0\ \text{mm} da lente. O ângulo \theta_1 é o que o raio faz com o eixo. A hipotenusa vale \sqrt{3^2+4^2}=5\ \text{mm}, então \sen\theta_1=\frac{3}{5}=0{,}6
- Figura B: no líquido, o raio percorre o comprimento h=4\ \text{mm} até o eixo. O deslocamento horizontal nesse trecho é c=2\ \text{mm}, oposto ao ângulo \theta_2 (medido em relação à vertical). Logo \sen\theta_2=\frac{c}{h}=\frac{2}{4}=0{,}5
- Aplicando Snell: n_2=\frac{n_{\text{ar}}\,\sen\theta_1}{\sen\theta_2}=\frac{1\times0{,}6}{0{,}5}=1{,}2
Como n_2>1, o raio se aproxima da normal ao entrar no líquido (\theta_2<\theta_1), como mostra a figura.
n_2 = 1{,}2
Assuntos: Lentes esféricas, Velocidade média e movimento uniforme.
