Questão 13 (2º dia) da 2ª fase da UNICAMP 2020

2º dia · Física: Energia mecânica e sua conservação

Relês são dispositivos eletromecânicos usados para abrir e fechar contatos elétricos através da deflexão de uma lâmina metálica (armadura) que é atraída pelo campo magnético gerado por uma bobina, conforme ilustra a Figura A.

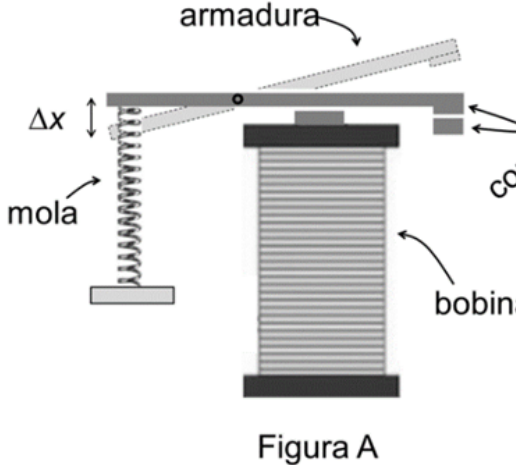

Figura A: diagrama esquemático de um relê contendo uma mola, uma bobina, uma armadura móvel e contatos elétricos

a) No relê da Figura A, a constante elástica da mola presa à armadura é k = 1500\text{ N/m}. Quando a bobina é ligada, qual é a energia potencial da mola, se ela for distendida de \Delta x = 0{,}8\text{ mm} em relação à sua posição de equilíbrio?

b) Resistores LDR (Resistor Dependente de Luz) apresentam alta resistência elétrica na ausência de luz, e baixa resistência quando iluminados. Um uso frequente desses resistores se verifica no acionamento de relês. A Figura B (no espaço de resposta) fornece a resistência do LDR do circuito da Figura C em função da intensidade luminosa. Qual é a tensão no LDR quando a intensidade de luz solar nele incidente é igual a I = 0{,}5\text{ W/m}^2 ?

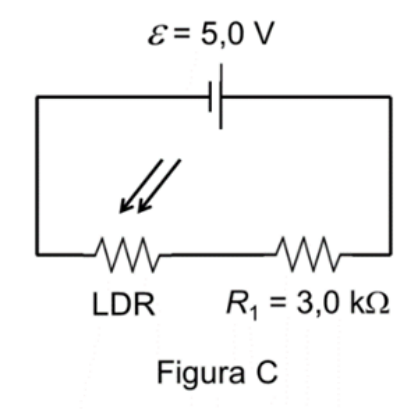

Figura C: esquema do circuito em série composto por uma fonte de fem de 5,0 V, um LDR e um resistor R1 = 3,0 kΩ

Figura B: gráfico da Resistência do LDR (kΩ) em função da Intensidade de luz solar (W/m²)

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

a) A energia potencial elástica de uma mola distendida de \Delta x é E = \frac{k\,\Delta x^2}{2}.

Com k = 1500\ \text{N/m} e \Delta x = 0{,}8\ \text{mm} = 0{,}8\times10^{-3}\ \text{m}:

E = \frac{1500\cdot(0{,}8\times10^{-3})^2}{2} = \frac{1500\cdot 0{,}64\times10^{-6}}{2} = 4{,}8\times10^{-4}\ \text{J}

E = 4{,}8\times10^{-4}\ \text{J}

b) Primeiro, leia no gráfico da Figura B a resistência do LDR para I = 0{,}5\ \text{W/m}^2. Nesse ponto a curva passa por R_{LDR} = 7{,}0\ \text{k}\Omega.

O LDR e R_1 estão em série, então a resistência total é:

R_{eq} = 7{,}0 + 3{,}0 = 10{,}0\ \text{k}\Omega

A corrente do circuito, pela lei de Ohm, é:

i = \frac{\varepsilon}{R_{eq}} = \frac{5{,}0}{10{,}0\times10^{3}} = 5{,}0\times10^{-4}\ \text{A} = 0{,}5\ \text{mA}

A tensão no LDR é:

U_{LDR} = R_{LDR}\cdot i = 7{,}0\times10^{3}\cdot 5{,}0\times10^{-4} = 3{,}5\ \text{V}

U_{LDR} = 3{,}5\ \text{V}

Assuntos: Energia mecânica e sua conservação, Resistência elétrica e leis de Ohm, Associação de resistores.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

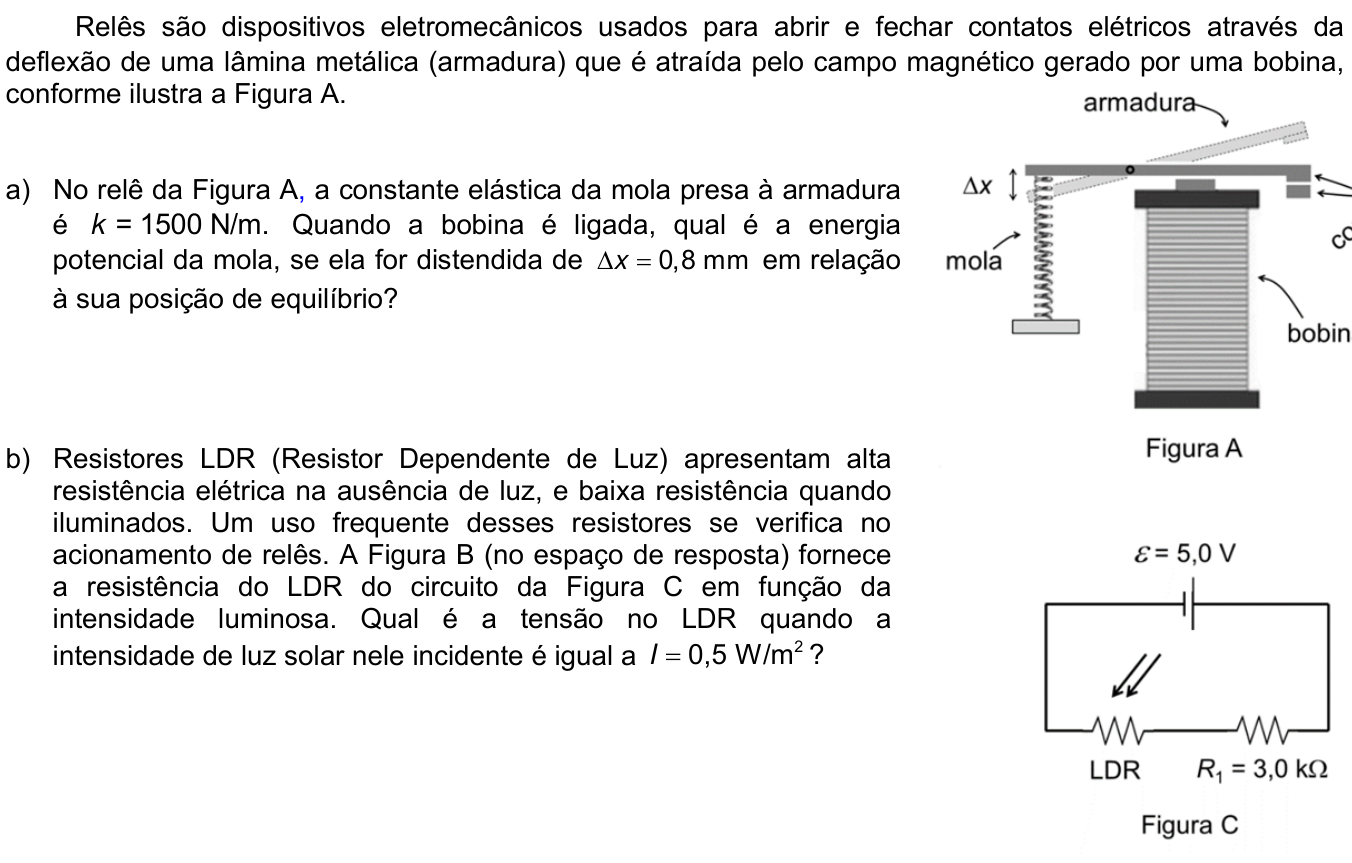

Ver como caiu na prova Questão 13 no caderno CE da 2ª fase da UNICAMP 2020
