PRÁTICA COM QUESTÕES OFICIAIS

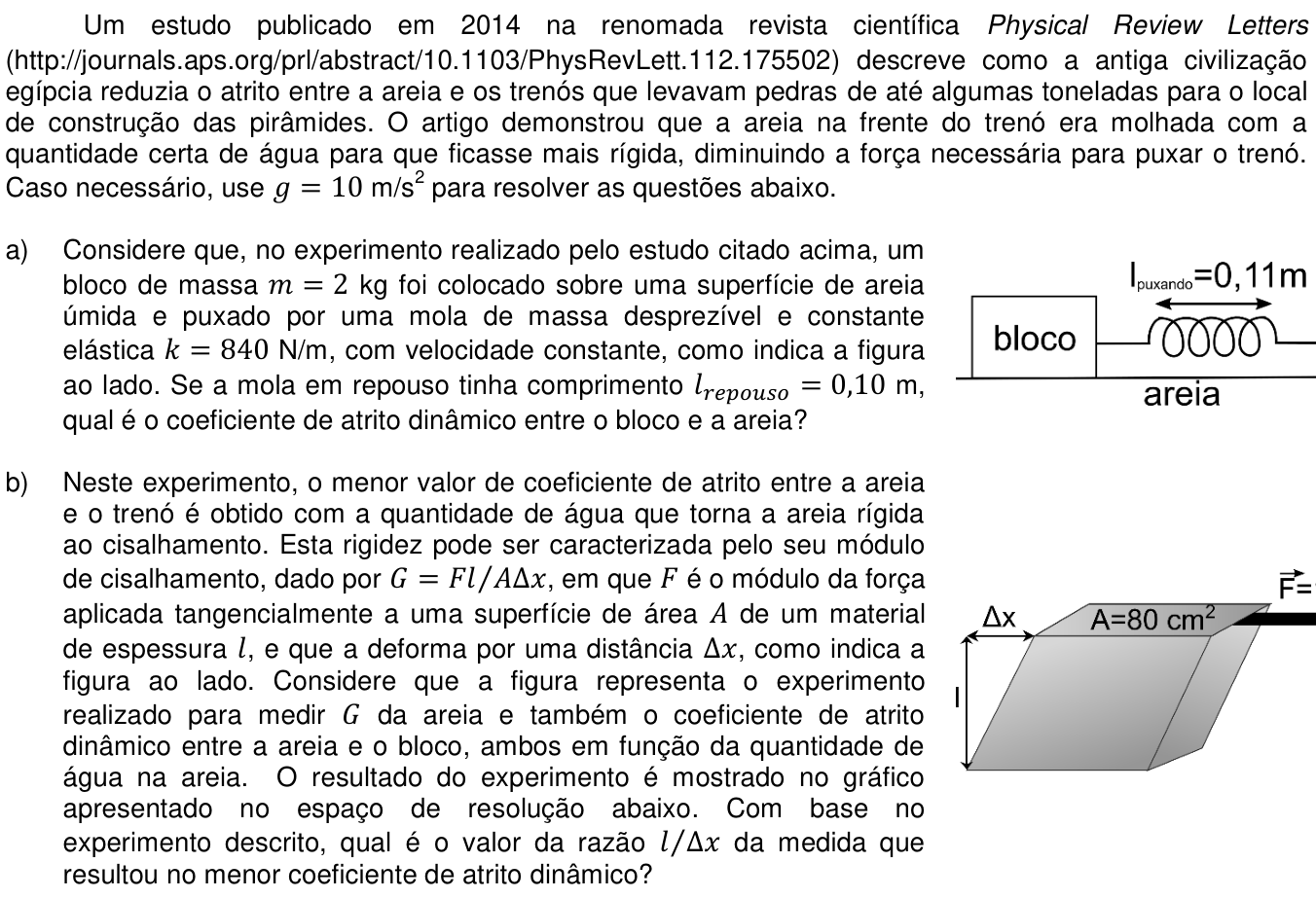

Questão 11 (3º dia) da 2ª fase da UNICAMP 2016
Um estudo publicado em 2014 na renomada revista científica Physical Review Letters (http://journals.aps.org/prl/abstract/10.1103/PhysRevLett.112.175502) descreve como a antiga civilização egípcia reduzia o atrito entre a areia e os trenós que levavam pedras de até algumas toneladas para o local de construção das pirâmides. O artigo demonstrou que a areia na frente do trenó era molhada com a quantidade certa de água para que ficasse mais rígida, diminuindo a força necessária para puxar o trenó. Caso necessário, use g = 10\text{ m/s}^2 para resolver as questões abaixo.

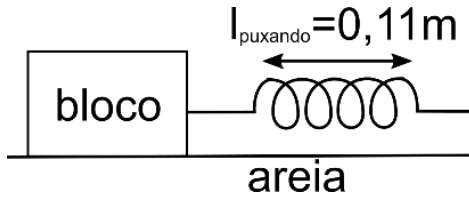

a) Considere que, no experimento realizado pelo estudo citado acima, um bloco de massa m = 2\text{ kg} foi colocado sobre uma superfície de areia úmida e puxado por uma mola de massa desprezível e constante elástica k = 840\text{ N/m}, com velocidade constante, como indica a figura ao lado. Se a mola em repouso tinha comprimento l_{\text{repouso}} = 0,10\text{ m}, qual é o coeficiente de atrito dinâmico entre o bloco e a areia?

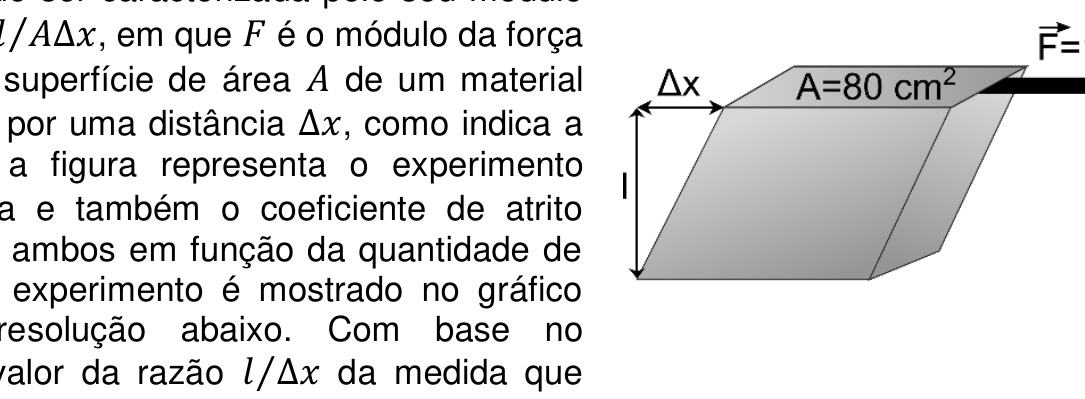

b) Neste experimento, o menor valor de coeficiente de atrito entre a areia e o trenó é obtido com a quantidade de água que torna a areia rígida ao cisalhamento. Esta rigidez pode ser caracterizada pelo seu módulo de cisalhamento, dado por G = Fl/A\Delta x, em que F é o módulo da força aplicada tangencialmente a uma superfície de área A de um material de espessura l, e que a deforma por uma distância \Delta x, como indica a figura ao lado. Considere que a figura representa o experimento realizado para medir G da areia e também o coeficiente de atrito dinâmico entre a areia e o bloco, ambos em função da quantidade de água na areia. O resultado do experimento é mostrado no gráfico apresentado no espaço de resolução abaixo. Com base no experimento descrito, qual é o valor da razão l/\Delta x da medida que resultou no menor coeficiente de atrito dinâmico?


Note que há duas escalas para o eixo das ordenadas, uma para cada curva. A legenda e as setas indicam as escalas de cada curva.
Reportar erro na questão
Resolução comentada
Resolução comentada
a)
O bloco anda com velocidade constante, então a força resultante é nula. A força elástica da mola equilibra o atrito dinâmico:
A mola passou de 0{,}10\ \text{m} para 0{,}11\ \text{m}, logo \Delta l = 0{,}01\ \text{m}. A força elástica vale:
Na vertical, N = mg = 2 \times 10 = 20\ \text{N}. Então:
\mu = 0{,}42
b)
Primeiro, leia no gráfico a curva tracejada (eixo da esquerda). O menor coeficiente de atrito dinâmico, cerca de 0{,}42, ocorre com 5\% de água na areia.
Para essa mesma porcentagem, a curva contínua (eixo da direita) dá o módulo de cisalhamento G = 5 \times 10^{5}\ \text{Pa}.
Isole a razão pedida em G = \dfrac{Fl}{A\,\Delta x}:
A área é A = 80\ \text{cm}^2 = 80\times 10^{-4}\ \text{m}^2. Tomei a força indicada na figura como F = 10\ \text{N}; o texto da figura aparece cortado, e esse valor é o que leva à resposta da banca. Então:
l/\Delta x = 400
Assuntos: Atrito e resistência do ar, Força elástica e lei de Hooke.
