PRÁTICA COM QUESTÕES OFICIAIS
Questão 23 (1º dia) da 2ª fase da UNICAMP 2011

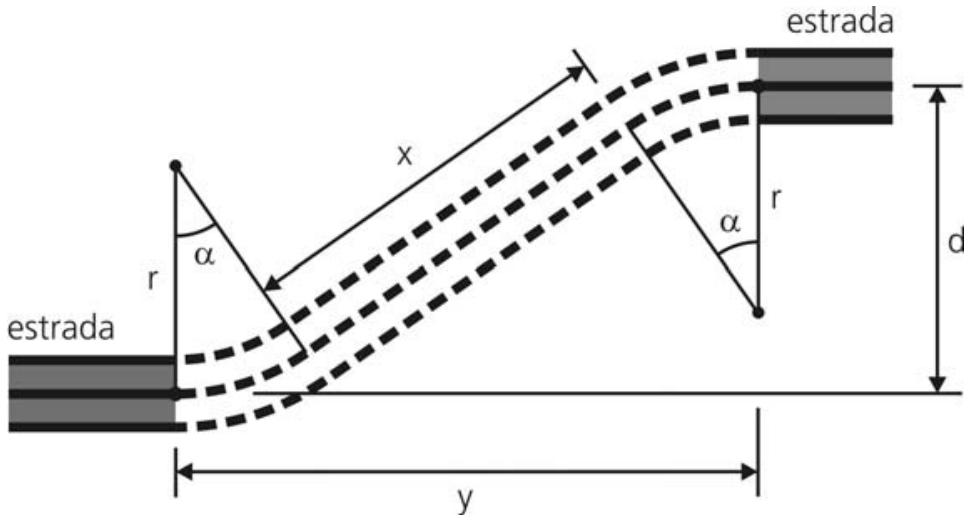

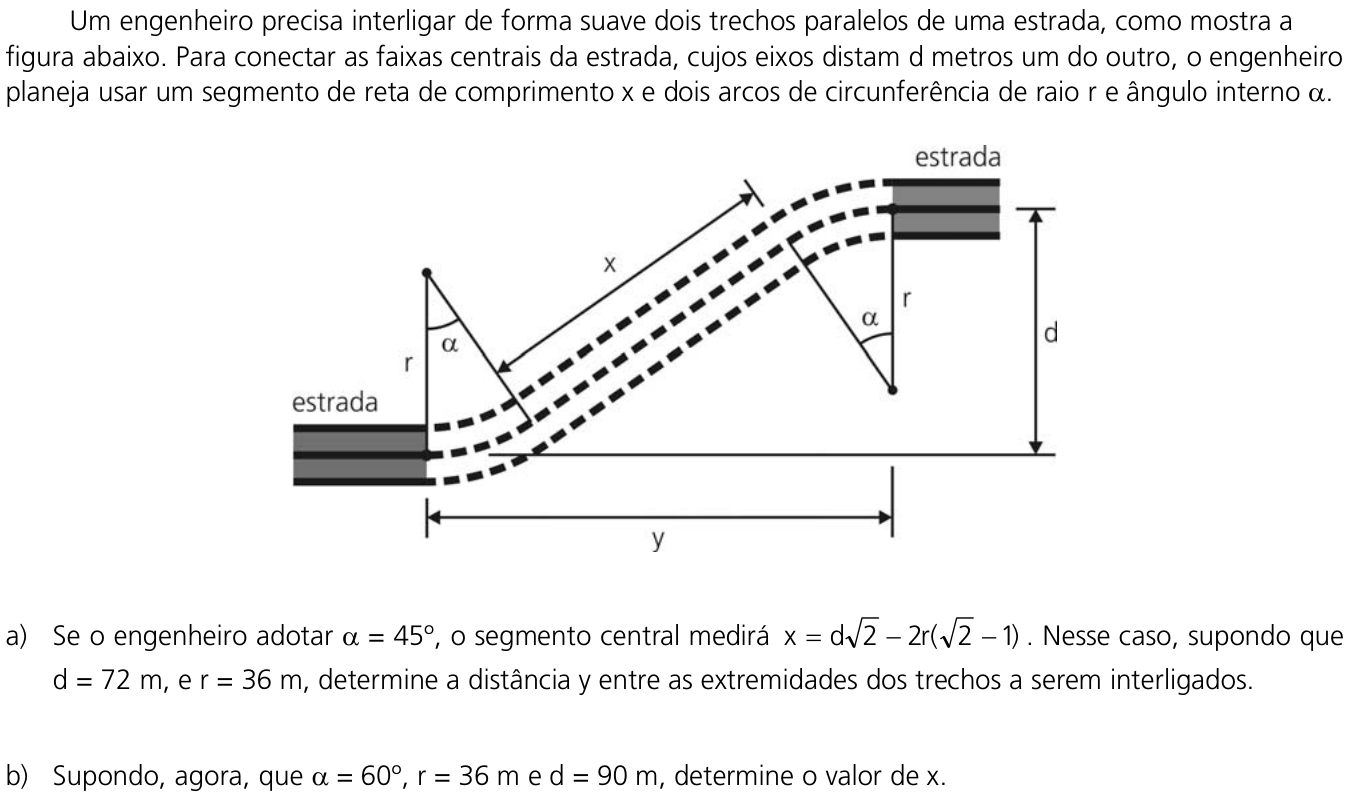

Um engenheiro precisa interligar de forma suave dois trechos paralelos de uma estrada, como mostra a figura abaixo. Para conectar as faixas centrais da estrada, cujos eixos distam d metros um do outro, o engenheiro planeja usar um segmento de reta de comprimento x e dois arcos de circunferência de raio r e ângulo interno \alpha.

a) Se o engenheiro adotar \alpha = 45^\circ, o segmento central medirá x = d\sqrt{2} - 2r(\sqrt{2} - 1). Nesse caso, supondo que d = 72\ \text{m}, e r = 36\ \text{m}, determine a distância y entre as extremidades dos trechos a serem interligados.
b) Supondo, agora, que \alpha = 60^\circ, r = 36\ \text{m} e d = 90\ \text{m}, determine o valor de x.
Reportar erro na questão
Resolução comentada
Resolução comentada

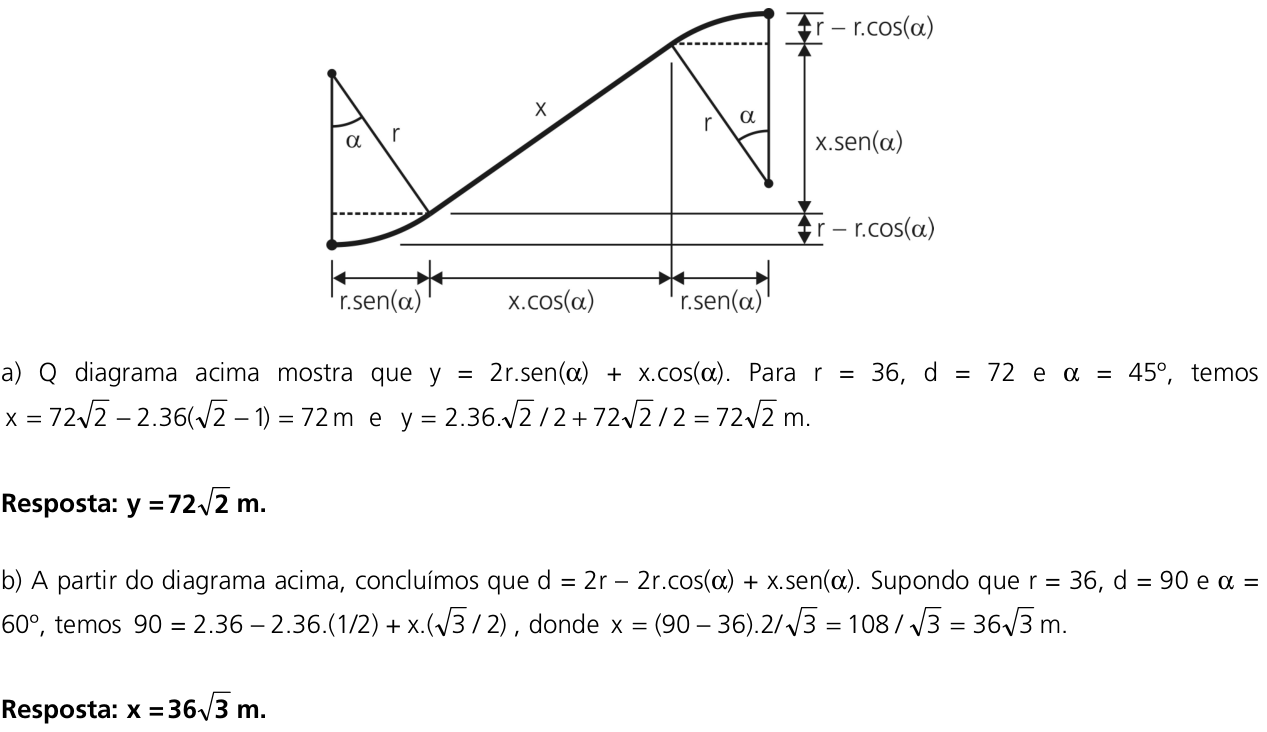

a) Pela figura, o centro de cada arco fica na vertical que passa pela extremidade do trecho reto, a uma distância r dela. O segmento central forma com a horizontal o ângulo \alpha, o mesmo ângulo central dos arcos.
Cada arco avança na horizontal r\,\sen\alpha. O segmento avança x\cos\alpha. Logo:
Com \alpha=45^\circ, d=72 e r=36:
- x = 72\sqrt{2} - 2\cdot 36(\sqrt{2}-1) = 72\sqrt{2}-72\sqrt{2}+72 = 72\ \text{m}.
- y = 2\cdot 36\cdot\dfrac{\sqrt{2}}{2} + 72\cdot\dfrac{\sqrt{2}}{2} = 36\sqrt{2}+36\sqrt{2}.
Portanto y = 72\sqrt{2}\ \text{m} \approx 101{,}8\ \text{m}.
y = 72\sqrt{2}\ \text{m} \approx 101{,}8\ \text{m}
b) Na vertical, cada arco sobe r(1-\cos\alpha) e o segmento sobe x\,\sen\alpha. A soma é a distância d entre os eixos:
Essa relação reproduz a fórmula do item (a): com \alpha=45^\circ ela dá x = d\sqrt{2}-2r(\sqrt{2}-1).
Com \alpha=60^\circ, r=36 e d=90:
x = 36\sqrt{3}\ \text{m} \approx 62{,}4\ \text{m}
Assunto: Trigonometria no triângulo retângulo.
