PRÁTICA COM QUESTÕES OFICIAIS

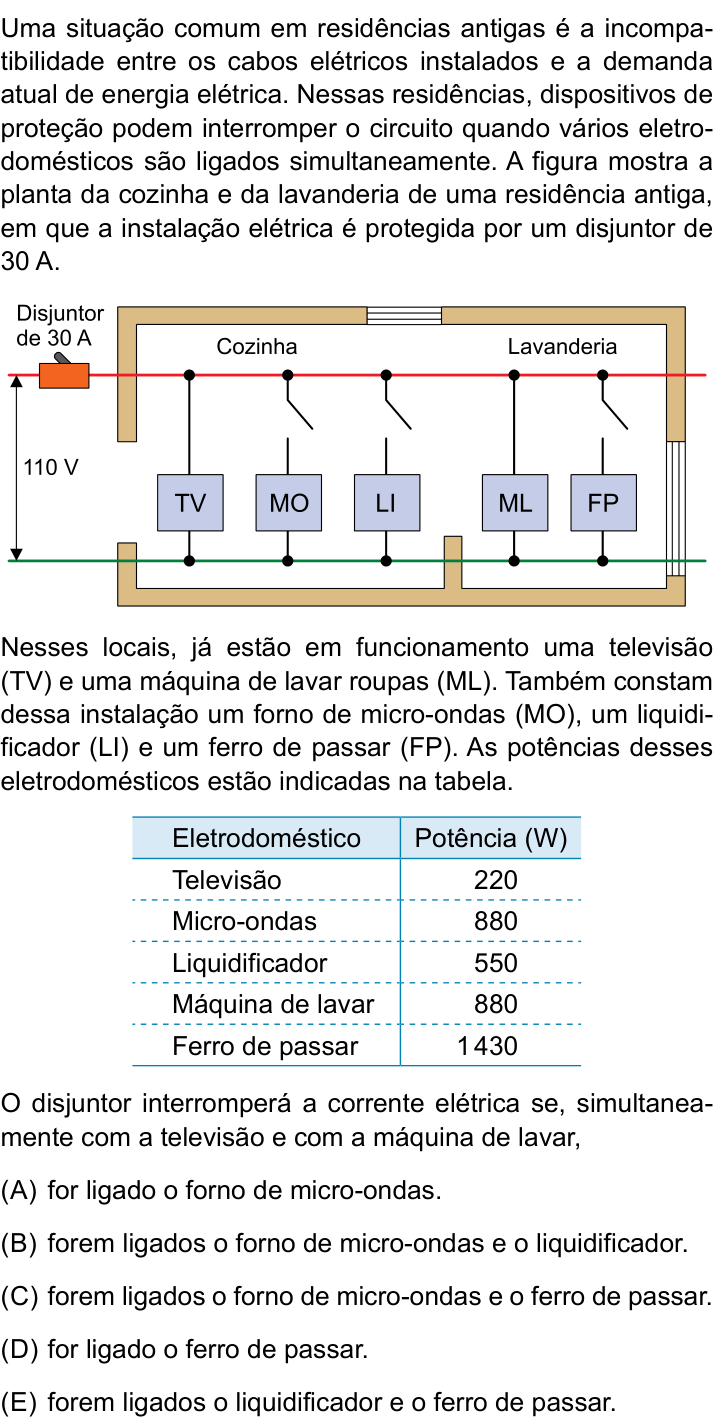

Questão 82 da UNESP 2025

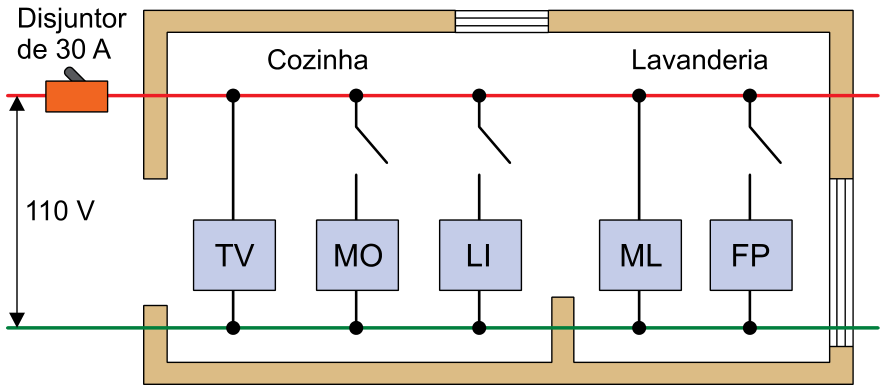

Uma situação comum em residências antigas é a incompatibilidade entre os cabos elétricos instalados e a demanda atual de energia elétrica. Nessas residências, dispositivos de proteção podem interromper o circuito quando vários eletrodomésticos são ligados simultaneamente. A figura mostra a planta da cozinha e da lavanderia de uma residência antiga, em que a instalação elétrica é protegida por um disjuntor de 30\ \text{A}.

Nesses locais, já estão em funcionamento uma televisão (TV) e uma máquina de lavar roupas (ML). Também constam dessa instalação um forno de micro-ondas (MO), um liquidificador (LI) e um ferro de passar (FP). As potências desses eletrodomésticos estão indicadas na tabela.
| Eletrodoméstico | Potência (W) |
|---|---|
| Televisão | 220 |
| Micro-ondas | 880 |
| Liquidificador | 550 |
| Máquina de lavar | 880 |
| Ferro de passar | 1 430 |
O disjuntor interromperá a corrente elétrica se, simultaneamente com a televisão e com a máquina de lavar,
- Afor ligado o forno de micro-ondas.
- Bforem ligados o forno de micro-ondas e o liquidificador.
- Cforem ligados o forno de micro-ondas e o ferro de passar.
- Dfor ligado o ferro de passar.
- Eforem ligados o liquidificador e o ferro de passar.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Em um circuito em paralelo, a corrente total é a soma das correntes de cada aparelho. Como a tensão é a mesma (110\ \text{V}) para todos, a potência total é a soma das potências, e a corrente total vale i = P/U.
O disjuntor de 30\ \text{A} suporta, no máximo:
O disjuntor desarma se a potência total passar de 3\,300\ \text{W}.
TV e máquina de lavar já ligadas: 220 + 880 = 1\,100\ \text{W}.
Testando cada alternativa:
- (A) 1\,100 + 880 = 1\,980\ \text{W}: não desarma.
- (B) 1\,100 + 880 + 550 = 2\,530\ \text{W}: não desarma.
- (C) 1\,100 + 880 + 1\,430 = 3\,410\ \text{W}: passa de 3\,300\ \text{W}, desarma.
- (D) 1\,100 + 1\,430 = 2\,530\ \text{W}: não desarma.
- (E) 1\,100 + 550 + 1\,430 = 3\,080\ \text{W}: não desarma.
Conferindo em corrente para a (C): 3\,410/110 = 31\ \text{A} > 30\ \text{A}. Para a (E): 3\,080/110 = 28\ \text{A} < 30\ \text{A}.
Só a combinação de micro-ondas e ferro de passar ultrapassa o limite.
Alternativa C.
Pegadinha: A alternativa E chega perto do limite (28 A), e quem erra a soma ou esquece a TV e a máquina de lavar já ligadas pode escolhê-la ou descartar a C.
Por que as outras alternativas estão erradas
- APotência total de 1 980 W (18 A), bem abaixo do limite de 3 300 W.
- BPotência total de 2 530 W (23 A), abaixo do limite.
- DPotência total de 2 530 W (23 A), abaixo do limite.
- EPotência total de 3 080 W (28 A), próxima do limite, mas ainda abaixo de 30 A.
Assunto: Potência elétrica e efeito Joule.
