PRÁTICA COM QUESTÕES OFICIAIS

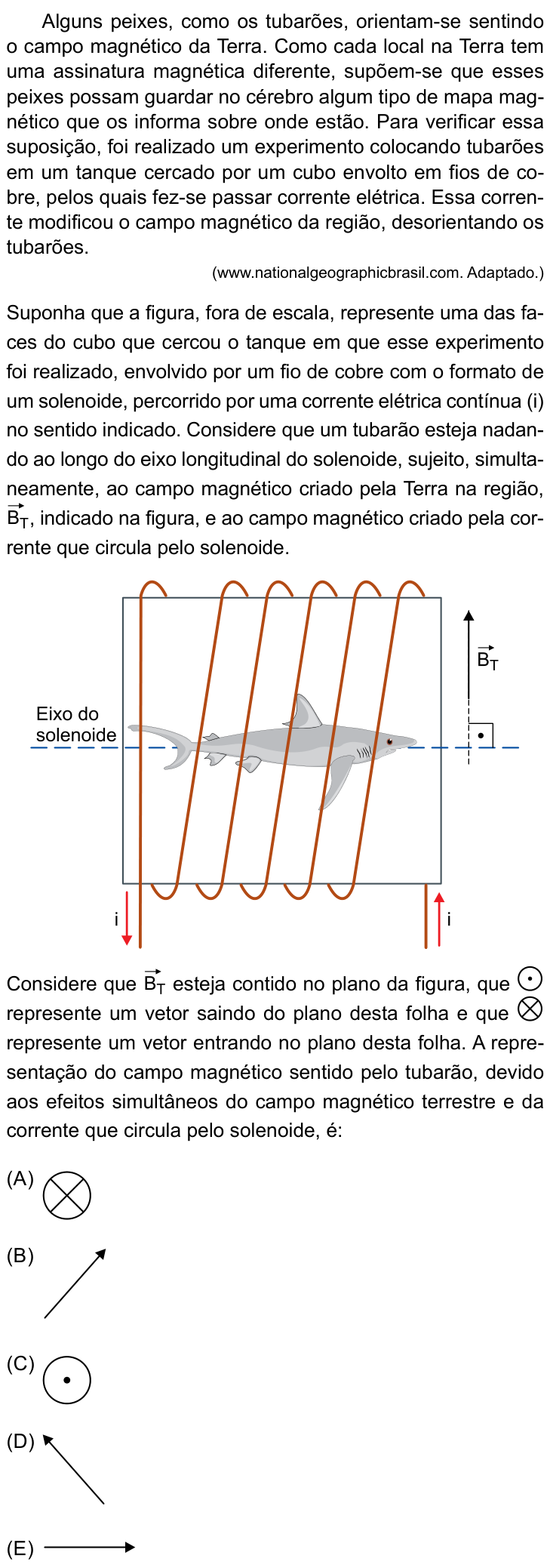

Questão 82 da UNESP 2024
Alguns peixes, como os tubarões, orientam-se sentindo o campo magnético da Terra. Como cada local na Terra tem uma assinatura magnética diferente, supõem-se que esses peixes possam guardar no cérebro algum tipo de mapa magnético que os informa sobre onde estão. Para verificar essa suposição, foi realizado um experimento colocando tubarões em um tanque cercado por um cubo envolto em fios de cobre, pelos quais fez-se passar corrente elétrica. Essa corrente modificou o campo magnético da região, desorientando os tubarões.
(www.nationalgeographicbrasil.com. Adaptado.)

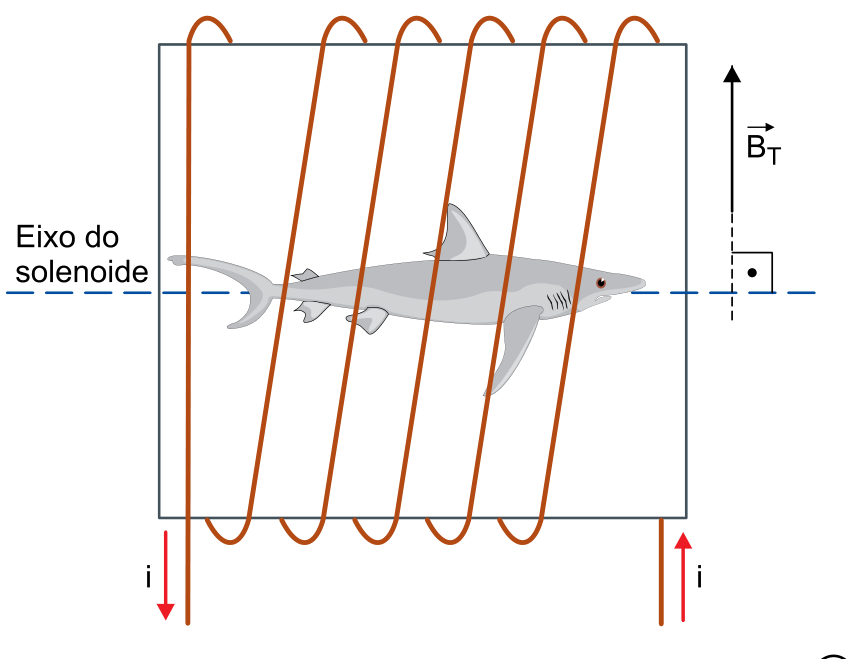

Suponha que a figura, fora de escala, represente uma das faces do cubo que cercou o tanque em que esse experimento foi realizado, envolvido por um fio de cobre com o formato de um solenoide, percorrido por uma corrente elétrica contínua (i) no sentido indicado. Considere que um tubarão esteja nadando ao longo do eixo longitudinal do solenoide, sujeito, simultaneamente, ao campo magnético criado pela Terra na região, \vec{\text{B}}_{\text{T}}, indicado na figura, e ao campo magnético criado pela corrente que circula pelo solenoide.

Considere que \vec{\text{B}}_{\text{T}} esteja contido no plano da figura, que \odot represente um vetor saindo do plano desta folha e que \otimes represente um vetor entrando no plano desta folha. A representação do campo magnético sentido pelo tubarão, devido aos efeitos simultâneos do campo magnético terrestre e da corrente que circula pelo solenoide, é:
- A\otimes
- B\nearrow
- C\odot
- D\nwarrow
- E\longrightarrow
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O campo do solenoide é paralelo ao eixo, e seu sentido sai da regra da mão direita: com os dedos seguindo a corrente nas espiras, o polegar aponta o sentido de \vec{B}_S no interior.
Na figura, a corrente entra pelo fio da esquerda descendo (i para baixo) e sai pelo da direita subindo. Isso mostra que o fio sobe pelo lado de trás e desce pela frente, ou o contrário. Precisamos descobrir qual dos dois.
O fio da esquerda desce e vai para a parte de baixo. Os trechos inclinados visíveis na face da frente vão de baixo, à esquerda, até o alto, à direita, e passam por cima do tubarão (na frente). A espira começa em cima à esquerda, passa pela frente descendo e volta por trás. Os segmentos inclinados, desenhados sobre o tubarão, estão na frente do plano.
Se o fio da frente sobe (vai de baixo para cima, como a figura mostra na inclinação), em cada espira a corrente na frente é para cima.
- Na frente, a corrente aponta para cima, e atrás, para baixo.
- Mão direita: dedos para cima na frente e para baixo atrás. Isso é um giro que, visto de cima, vai do observador para o fundo no topo. O polegar aponta para a direita.
- Logo, \vec{B}_S aponta para a direita, ao longo do eixo.
- O campo terrestre \vec{B}_T aponta para cima, perpendicular ao eixo.
A soma vetorial de um vetor para a direita com outro para cima, de módulos comparáveis, resulta em um vetor inclinado para cima e para a direita, isto é, \nearrow.
Alternativa B.
Pegadinha: A alternativa D engana quem inverte o sentido da corrente nas espiras e obtém o campo do solenoide para a esquerda; a E engana quem ignora o campo terrestre.
Por que as outras alternativas estão erradas
- AIndica um campo entrando no plano, que não existe: ambos os campos estão no plano da figura.
- CIndica um campo saindo do plano, mas ambos os campos estão contidos no plano da figura.
- DInverte o sentido do campo do solenoide, que apontaria para a esquerda, erro na regra da mão direita.
- EConsidera apenas o campo do solenoide e esquece de somar o campo terrestre.
Assunto: Campo magnético: ímãs e correntes.
Reportar erro na resolução
Ver como caiu na prova
Fonte: UNESP 2024 · Conhecimentos Gerais. Prova oficial ↗
