Questão 76 (1ª fase) da UNESP 2023

Question

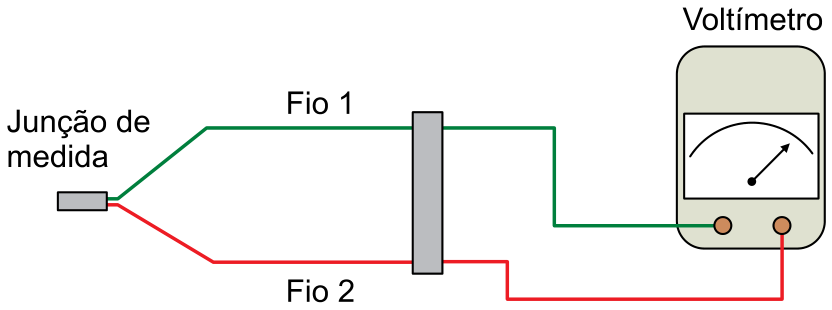

O termopar é um sensor de temperatura constituído por dois fios metálicos distintos, 1 e 2, unidos em uma das extremidades pela chamada junção de medida, e conectados na outra extremidade a um voltímetro, conforme a figura.

Esquema de funcionamento de um termopar mostrando a junção de medida à esquerda conectando o Fio 1 e o Fio 2, que passam por uma barra de fixação e se ligam aos dois terminais de um voltímetro analógico à direita.

Como esses fios são constituídos de metais diferentes, o voltímetro indica uma diferença de potencial que depende da temperatura lida pela junção de medida. Essa diferença de potencial é interpretada e determina a temperatura lida pelo termopar.

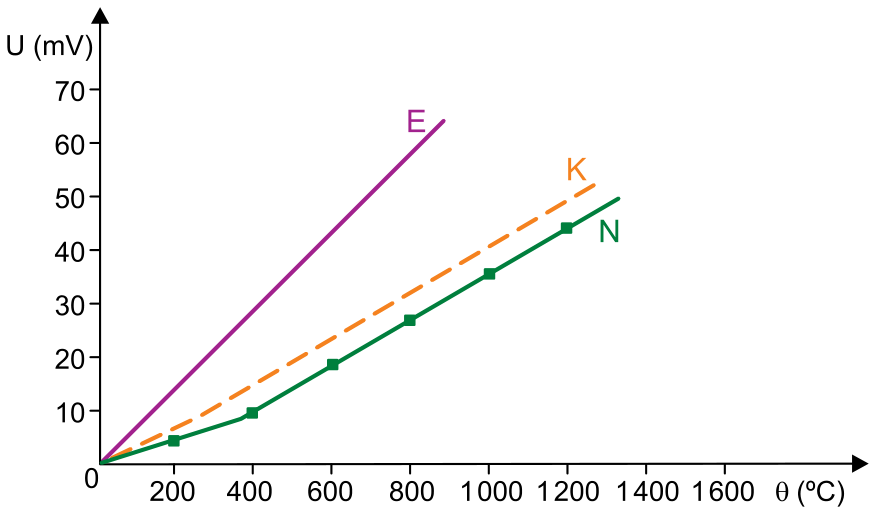

Os termopares são classificados com letras, dependendo dos metais utilizados em sua confecção. O gráfico mostra como varia a diferença de potencial (U), lida pelo voltímetro, em função da temperatura (\theta), indicada por três tipos de termopares, E, K e N. Nesse gráfico, a sensibilidade do termopar, medida em \text{mV}/^\circ\text{C}, está associada à inclinação da reta tangente à curva, em determinado ponto.

Gráfico da diferença de potencial U, em milivolts (de 0 a 70 no eixo vertical), em função da temperatura , em graus Celsius (de 0 a 1600 no eixo horizontal), para os termopares E (linha contínua roxa de maior inclinação), K (linha tracejada laranja) e N (linha contínua verde com pontos marcados).

De acordo com o gráfico,

A
para uma mesma temperatura, a diferença de potencial lida pelo voltímetro é menor para o termopar do tipo E do que para o termopar do tipo K.
B
o termopar do tipo E apresenta uma sensibilidade menor do que o termopar do tipo K para qualquer faixa de temperatura.
C
para uma mesma diferença de potencial lida pelo voltímetro, o termopar do tipo N indica uma temperatura maior do que o termopar do tipo E.
D
na faixa de 600\ ^\circ\text{C} a 1\,200\ ^\circ\text{C}, a sensibilidade do termopar do tipo K é maior do que a sensibilidade do termopar do tipo N.
E
dos três tipos de termopares, o do tipo N é o que apresenta maior sensibilidade.

Answer 1

Questão 76 (1ª fase) da UNESP 2023

1ª fase

O termopar é um sensor de temperatura constituído por dois fios metálicos distintos, 1 e 2, unidos em uma das extremidades pela chamada junção de medida, e conectados na outra extremidade a um voltímetro, conforme a figura.

Esquema de funcionamento de um termopar mostrando a junção de medida à esquerda conectando o Fio 1 e o Fio 2, que passam por uma barra de fixação e se ligam aos dois terminais de um voltímetro analógico à direita.

Como esses fios são constituídos de metais diferentes, o voltímetro indica uma diferença de potencial que depende da temperatura lida pela junção de medida. Essa diferença de potencial é interpretada e determina a temperatura lida pelo termopar.

Os termopares são classificados com letras, dependendo dos metais utilizados em sua confecção. O gráfico mostra como varia a diferença de potencial (U), lida pelo voltímetro, em função da temperatura (\theta), indicada por três tipos de termopares, E, K e N. Nesse gráfico, a sensibilidade do termopar, medida em \text{mV}/^\circ\text{C}, está associada à inclinação da reta tangente à curva, em determinado ponto.

Gráfico da diferença de potencial U, em milivolts (de 0 a 70 no eixo vertical), em função da temperatura , em graus Celsius (de 0 a 1600 no eixo horizontal), para os termopares E (linha contínua roxa de maior inclinação), K (linha tracejada laranja) e N (linha contínua verde com pontos marcados).

De acordo com o gráfico,

A
para uma mesma temperatura, a diferença de potencial lida pelo voltímetro é menor para o termopar do tipo E do que para o termopar do tipo K.
B
o termopar do tipo E apresenta uma sensibilidade menor do que o termopar do tipo K para qualquer faixa de temperatura.
C
para uma mesma diferença de potencial lida pelo voltímetro, o termopar do tipo N indica uma temperatura maior do que o termopar do tipo E.
D
na faixa de 600\ ^\circ\text{C} a 1\,200\ ^\circ\text{C}, a sensibilidade do termopar do tipo K é maior do que a sensibilidade do termopar do tipo N.
E
dos três tipos de termopares, o do tipo N é o que apresenta maior sensibilidade.

Reportar erro na questão

Resolução comentada Em breve: a resolução passo a passo desta questão.

Ver como caiu na prova

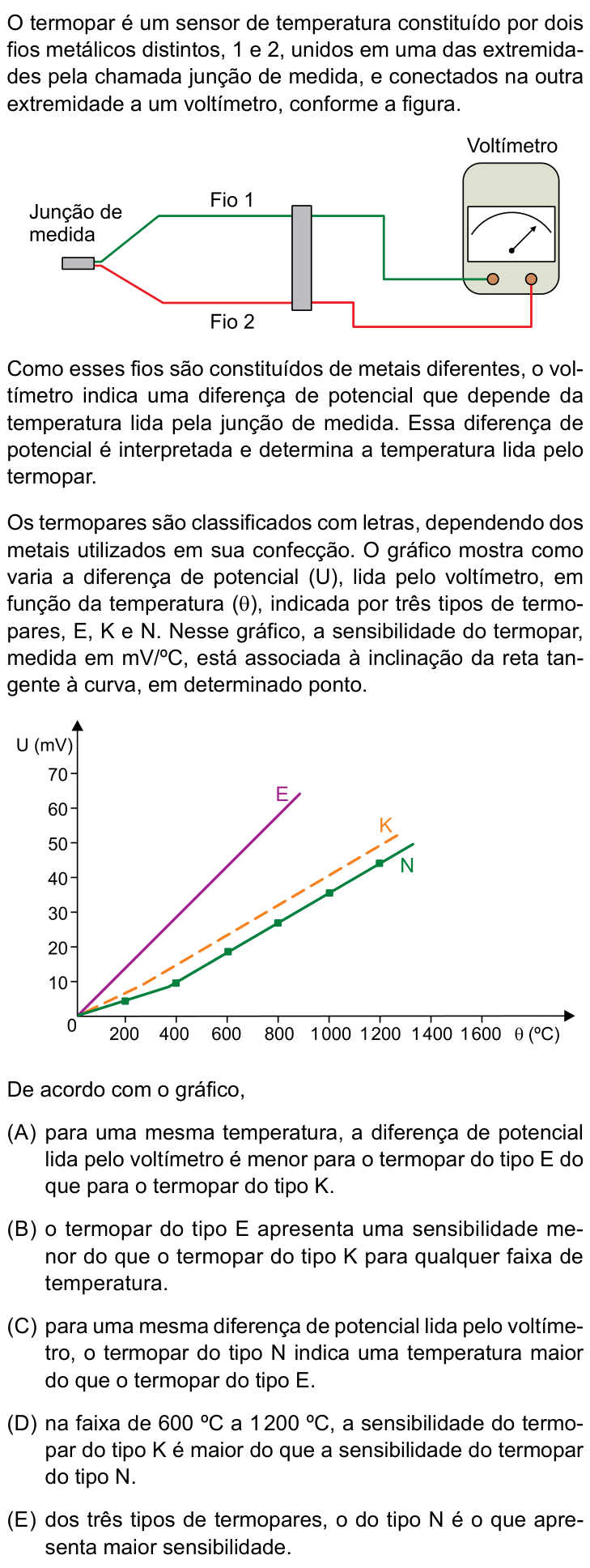

Questão 76 no caderno Conhecimentos Gerais da UNESP 2023

Fonte: UNESP 2023 · Conhecimentos Gerais. Prova oficial ↗
