Questão 32 da UFPR 2020

1ª fase · Física: Resistência elétrica e leis de Ohm

As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V\text{ x }i, em que V é a tensão aplicada e i é a corrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura ao lado.

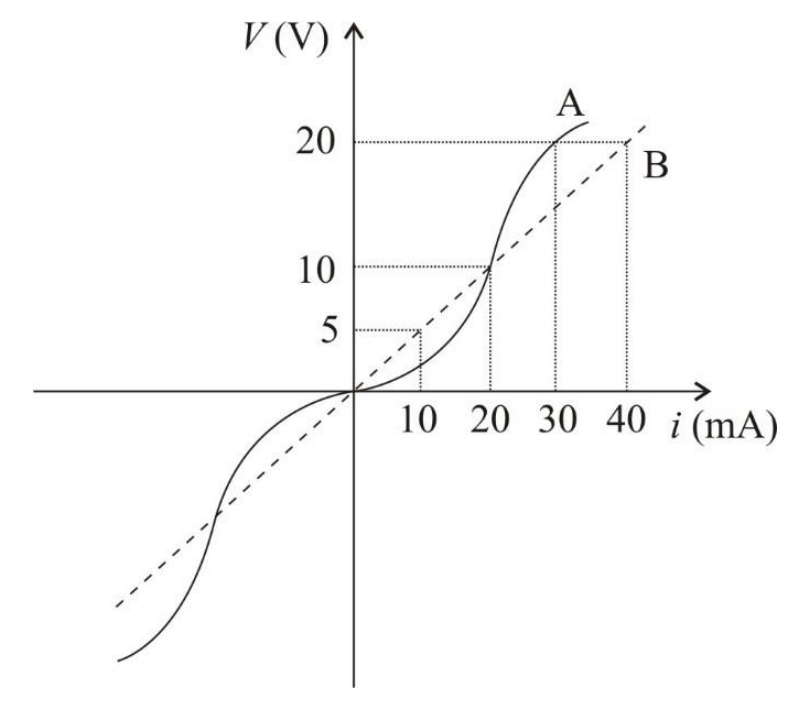

Gráfico da tensão V (V) em função da corrente elétrica i (mA) mostrando a curva contínua do resistor A e a reta tracejada do resistor B. O resistor B passa pelos pontos (10, 5), (20, 10) e (40, 20), enquanto o resistor A passa pela origem, pelo ponto (20, 10) e pelo ponto (30, 20).

Com base nos dados apresentados, considere as seguintes afirmativas:

  1. O resistor B é ôhmico.
  2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10\text{ V}.
  3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20\text{ V} vale 0{,}6\text{ W}.
  4. O resistor B apresenta uma resistência de 50\text{ }\boldsymbol{\text{Ω}} quando submetido a uma tensão de 5\text{ V}.

Assinale a alternativa correta.

  1. A
    Somente a afirmativa 1 é verdadeira.
  2. B
    Somente as afirmativas 2 e 4 são verdadeiras.
  3. C
    Somente as afirmativas 3 e 4 são verdadeiras.
  4. D
    Somente as afirmativas 1, 2 e 3 são verdadeiras.
  5. E
    As afirmativas 1, 2, 3 e 4 são verdadeiras.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Um resistor é ôhmico quando V é proporcional a i, ou seja, quando o gráfico V\times i é uma reta passando pela origem. Nesse caso R = V/i é constante.

Afirmativa 1. B é uma reta pela origem, com R = 5/0{,}010 = 500\ \Omega em todos os pontos (por exemplo, 10/0{,}020 = 500\ \Omega). Logo, B é ôhmico. Verdadeira.

Afirmativa 2. Em V = 10\ \text{V}, as duas curvas se cruzam em i = 20\ \text{mA}. Então R_A = R_B = 10/0{,}020 = 500\ \Omega. Verdadeira.

Afirmativa 3. Em V = 20\ \text{V}, A tem i = 30\ \text{mA}. A potência é:

P = V\,i = 20 \cdot 0{,}030 = 0{,}6\ \text{W}

Verdadeira.

Afirmativa 4. Em V = 5\ \text{V}, B tem i = 10\ \text{mA}. Assim:

R = \frac{5}{0{,}010} = 500\ \Omega

O enunciado diz 50\ \Omega, o que seria o resultado de esquecer de converter mA para A. Falsa.

São verdadeiras 1, 2 e 3.

Alternativa D.

Pegadinha: A afirmativa 4 engana quem divide 5 por 10 sem converter mA em A e obtém 0,5 ou 50 Ω, em vez de 500 Ω; isso leva à alternativa E.

Por que as outras alternativas estão erradas

  • AReconhece só que B é ôhmico e ignora que 2 e 3 também são verdadeiras.
  • BInclui a afirmativa 4, falsa (a resistência é 500 Ω), e exclui a 1 e a 3, que são verdadeiras.
  • CAceita a 4, que é falsa, e rejeita a 1 e a 2, que são verdadeiras.
  • EConsidera a 4 verdadeira, mas R = 5 V / 10 mA = 500 Ω, não 50 Ω.

Assuntos: Resistência elétrica e leis de Ohm, Potência elétrica e efeito Joule.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

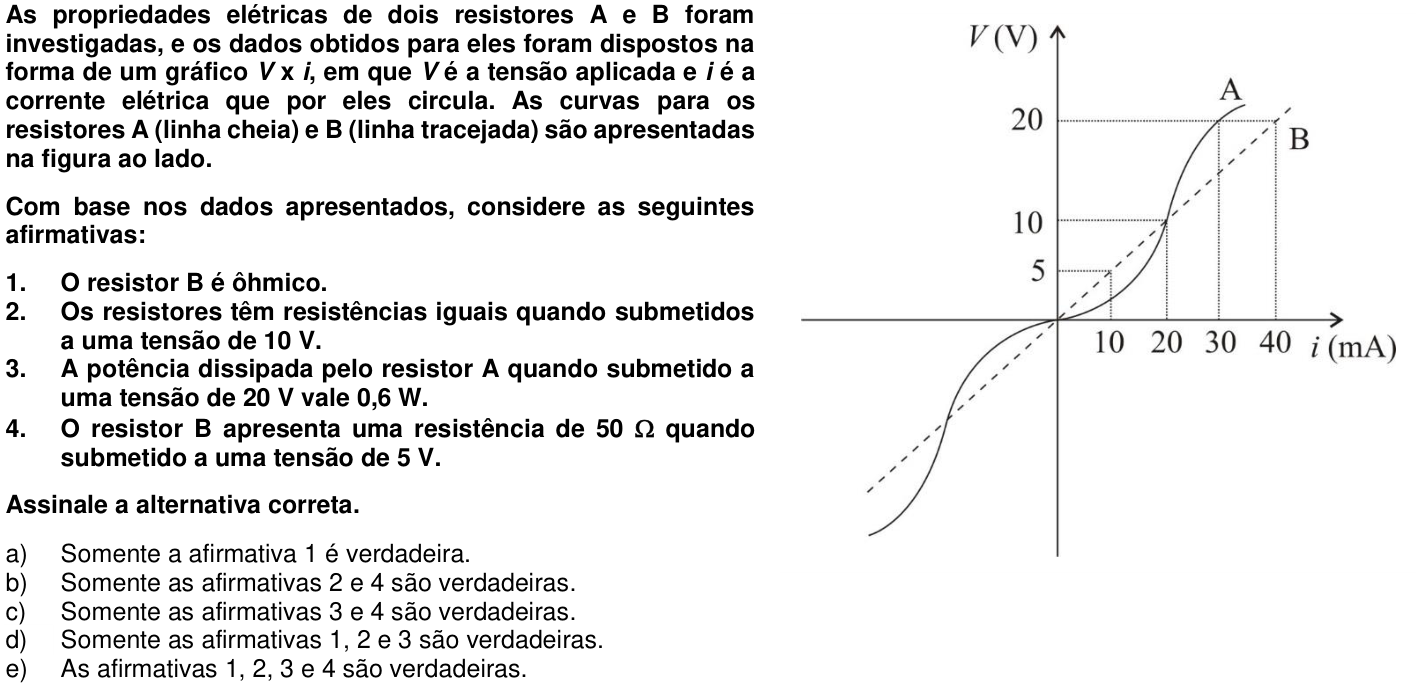

Ver como caiu na prova Questão 32 no caderno 1ª fase da UFPR 2020
