Questão 30 da UFPR 2020

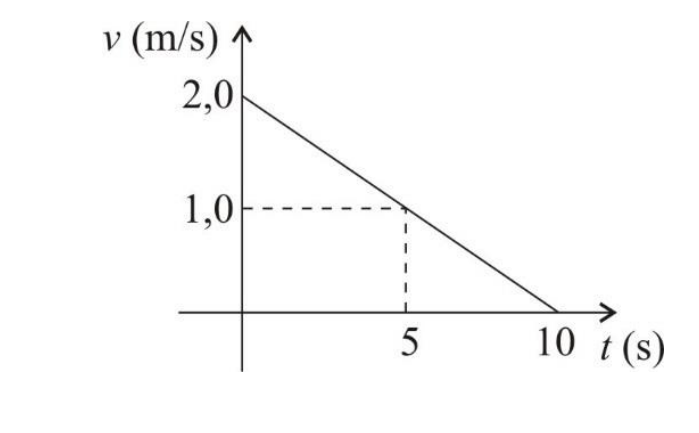

Um observador inercial analisa o movimento de um dado objeto de massa m constante e constrói o gráfico v\text{ x }t mostrado ao lado, em que v é a velocidade do objeto e t é o tempo. O movimento ocorre numa linha reta.

Levando em consideração os dados apresentados no gráfico, assinale a alternativa que apresenta corretamente o valor do deslocamento \Delta x do objeto entre os instantes t = 0 e t = 5\text{ s}.
- A\Delta x = 5{,}0\text{ m.}
- B\Delta x = 7{,}5\text{ m.}
- C\Delta x = 10{,}0\text{ m.}
- D\Delta x = 12{,}5\text{ m.}
- E\Delta x = 15{,}0\text{ m.}
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Num gráfico v \times t, o deslocamento é a área sob a curva entre os instantes considerados. Aqui a velocidade é positiva e decresce linearmente, então a região entre t=0 e t=5\ \text{s} é um trapézio.
Lendo o gráfico:
- em t=0, v = 2{,}0\ \text{m/s} (base maior);
- em t=5\ \text{s}, v = 1{,}0\ \text{m/s} (base menor);
- a altura do trapézio é o intervalo de tempo, 5\ \text{s}.
Área do trapézio:
- \Delta x = \dfrac{(B+b)\cdot h}{2}
- \Delta x = \dfrac{(2{,}0+1{,}0)\cdot 5}{2}
- \Delta x = \dfrac{15}{2} = 7{,}5\ \text{m}
Conferindo pela velocidade média: como a variação é linear, v_m = \dfrac{2{,}0+1{,}0}{2} = 1{,}5\ \text{m/s}, e \Delta x = 1{,}5 \cdot 5 = 7{,}5\ \text{m}.
Alternativa B.
Pegadinha: A alternativa E engana quem calcula (B+b)\cdot h e esquece de dividir por 2; a C engana quem usa a velocidade inicial como se fosse constante.
Por que as outras alternativas estão erradas
- Ausa só a área do retângulo de base menor (1{,}0\times5), ignorando o triângulo acima dele.
- Ctoma a área do retângulo com a velocidade inicial (2{,}0\times5), como se a velocidade fosse constante.
- Dnão corresponde a nenhuma leitura correta da área; é valor sem sentido para o gráfico.
- Eesquece de dividir por 2 na área do trapézio, obtendo (2+1)\times5.
Assunto: Gráficos do movimento.
Reportar erro na resolução

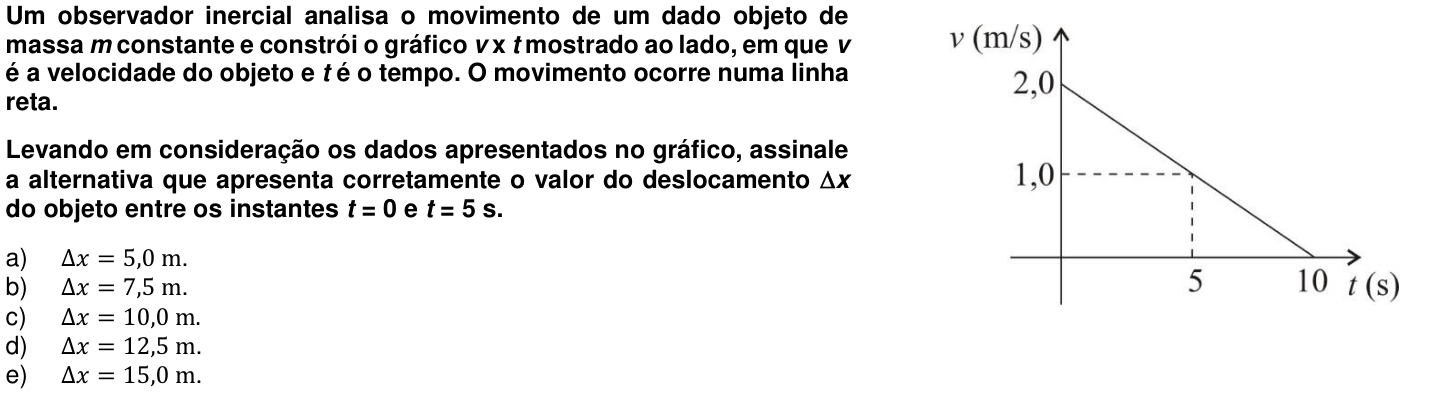

Ver como caiu na prova
