Questão 57 da UFPR 2019

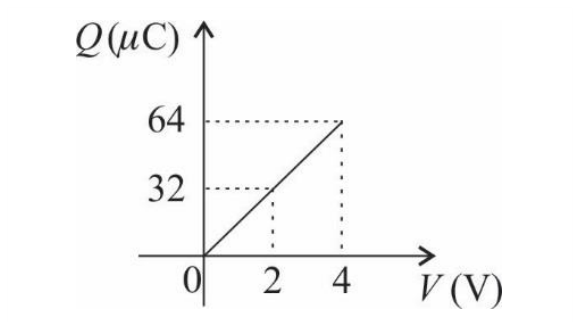

Um dado capacitor apresenta uma certa quantidade de carga Q em suas placas quando submetido a uma tensão V. O gráfico ao lado apresenta o comportamento da carga Q (em microcoulombs) desse capacitor para algumas tensões V aplicadas (em volts).

Com base no gráfico, assinale a alternativa que expressa corretamente a energia U armazenada nesse capacitor quando submetido a uma tensão de 3 V.
- A\text{U} = 24\ \mu\text{J}.
- B\text{U} = 36\ \mu\text{J}.
- C\text{U} = 72\ \mu\text{J}.
- D\text{U} = 96\ \mu\text{J}.
- E\text{U} = 144\ \mu\text{J}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A capacitância é a razão entre a carga e a tensão: C = \dfrac{Q}{V}. Como o gráfico é uma reta que passa pela origem, essa razão é constante e vale o coeficiente angular da reta.
- Capacitância, usando o ponto (2\ \text{V}, 32\ \mu\text{C}):
(O ponto (4, 64) dá o mesmo valor: 64/4 = 16.)
- A energia armazenada em um capacitor é:
- Para V = 3\ \text{V}:
Outra forma de ver: a energia é a área sob o gráfico Q \times V. Em V = 3\ \text{V}, a carga é Q = 48\ \mu\text{C}, e a área do triângulo é \dfrac{3 \cdot 48}{2} = 72\ \mu\text{J}, o mesmo resultado.
Alternativa C.
Pegadinha: A alternativa E engana quem usa U = QV sem o fator 1/2.
Por que as outras alternativas estão erradas
- ANão tem base clara; parece calcular C V^2/2 com valores incorretos de C ou V.
- BParece usar U = QV/2 com Q e V de pontos diferentes do gráfico.
- DUsa U = QV/2 com Q = 64\ \mu\text{C} e V = 3\ \text{V}, misturando pontos do gráfico.
- EEsquece o fator 1/2 e calcula QV = 48 \cdot 3 = 144\ \mu\text{J}.
Assunto: Capacitores.
Reportar erro na resolução

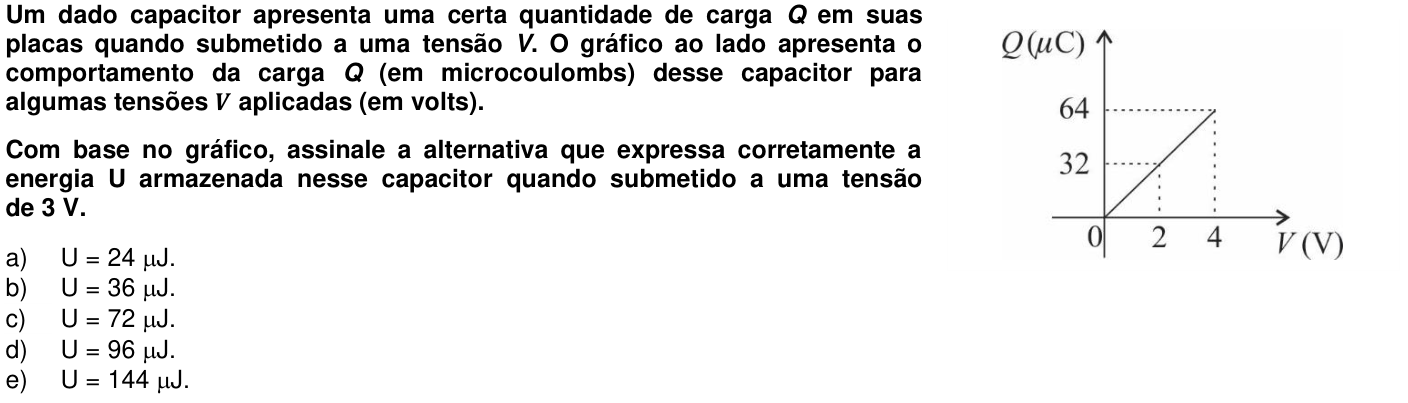

Ver como caiu na prova
