Questão 52 da UFPR 2017

1ª fase · Física: Mudanças de estado físico e calor latente

Entre as grandezas físicas que influenciam os estados físicos das substâncias, estão o volume, a temperatura e a pressão. O gráfico ao lado representa o comportamento da água com relação aos estados físicos que ela pode ter. Nesse gráfico é possível representar os estados físicos sólido, líquido e gasoso. Assinale a alternativa que apresenta as grandezas físicas correspondentes aos eixos das abscissas e das ordenadas, respectivamente.

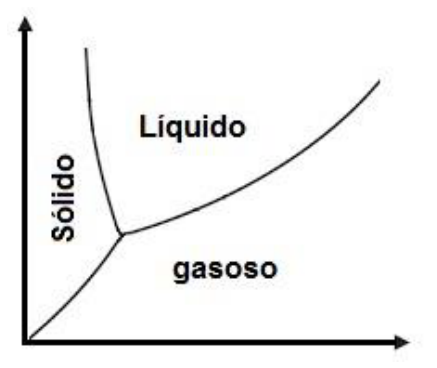

Diagrama de fases da água mostrando eixos perpendiculares sem rótulos. O plano é dividido em três regiões a partir de um ponto de encontro de três linhas: à esquerda está indicado "Sólido", na região superior "Líquido", e na região inferior "gasoso". A curva de separação sólido-líquido possui inclinação negativa.

  1. A
    Pressão e volume.
  2. B
    Volume e temperatura.
  3. C
    Volume e pressão.
  4. D
    Temperatura e pressão.
  5. E
    Temperatura e volume.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

O gráfico é um diagrama de fases, que mostra em qual estado a substância se encontra para cada par de valores de temperatura e pressão. O volume não aparece, pois ele varia conforme o estado e a quantidade de matéria.

Para descobrir qual grandeza fica em cada eixo, use o que se sabe sobre os estados:

  1. O sólido está à esquerda e o gasoso à direita, na parte de baixo. Aumentar a temperatura leva do sólido ao líquido e ao gás, então a temperatura cresce da esquerda para a direita. Ela está nas abscissas.
  2. O gasoso fica embaixo e o líquido em cima. Aumentar a pressão favorece o estado mais denso, o líquido, então a pressão cresce de baixo para cima. Ela está nas ordenadas.
  3. A curva sólido-líquido com inclinação negativa é a anomalia da água. Com mais pressão, o gelo funde a uma temperatura menor, porque o gelo é menos denso que a água líquida. Isso confirma que o eixo vertical é a pressão e o horizontal é a temperatura.

Abscissas: temperatura. Ordenadas: pressão.

Alternativa D.

Por que as outras alternativas estão erradas

  • AInclui o volume, que não é eixo de um diagrama de fases, e ainda inverte a pressão para as abscissas.
  • BUsa volume e temperatura, mas o diagrama de fases relaciona pressão e temperatura.
  • CUsa volume e pressão; o volume não aparece nos eixos desse gráfico.
  • EColoca o volume nas ordenadas, em vez da pressão.

Assunto: Mudanças de estado físico e calor latente.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

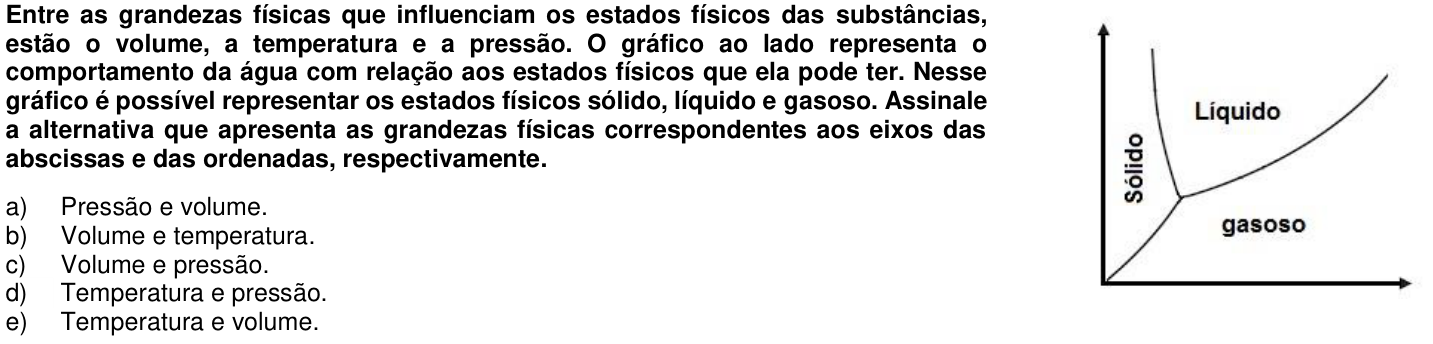

Ver como caiu na prova Questão 52 no caderno 1ª fase da UFPR 2017

Fonte: UFPR 2017 · 1ª fase. Prova oficial ↗
