Questão 48 da UFPR 2017

1ª fase · Física: Associação de resistores

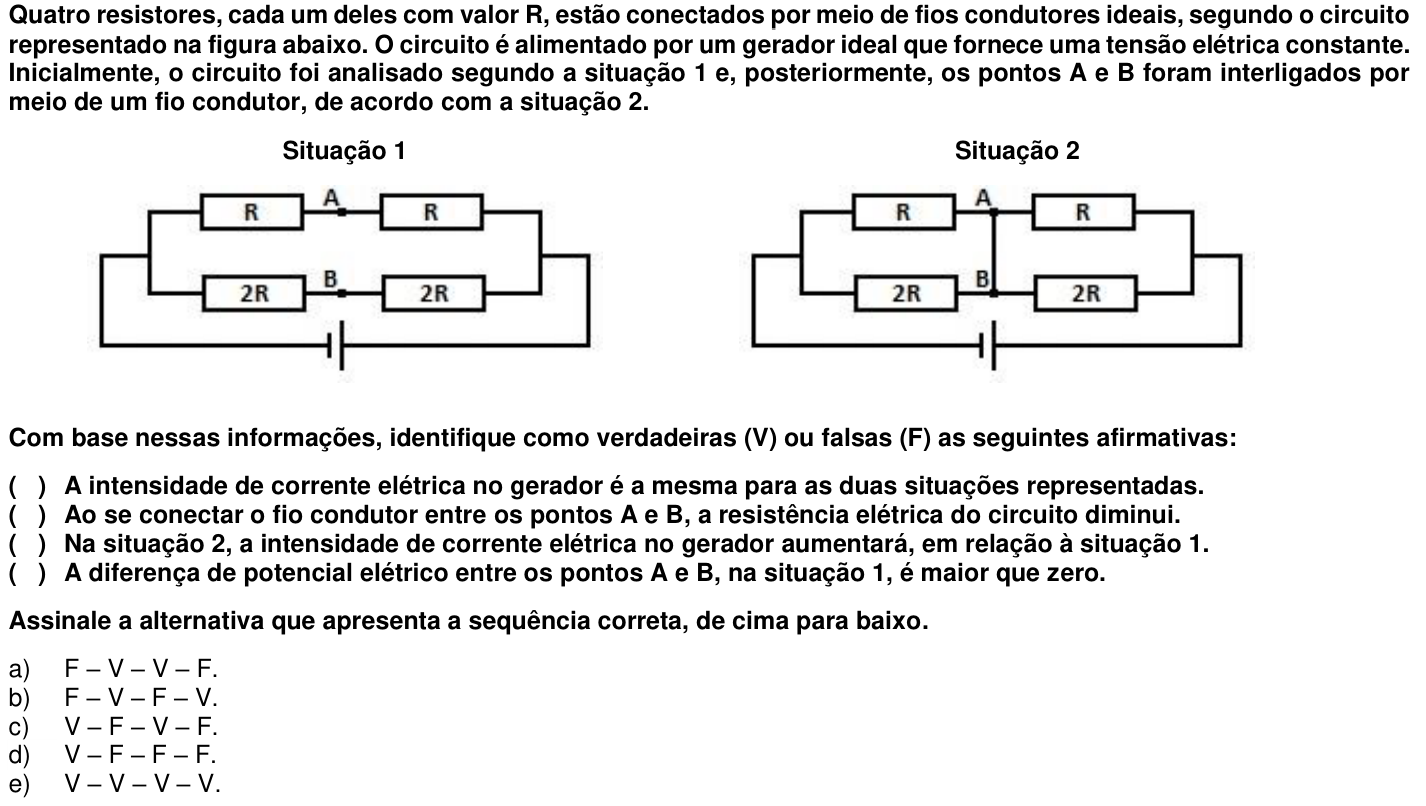

Quatro resistores, cada um deles com valor R, estão conectados por meio de fios condutores ideais, segundo o circuito representado na figura abaixo. O circuito é alimentado por um gerador ideal que fornece uma tensão elétrica constante. Inicialmente, o circuito foi analisado segundo a situação 1 e, posteriormente, os pontos A e B foram interligados por meio de um fio condutor, de acordo com a situação 2.

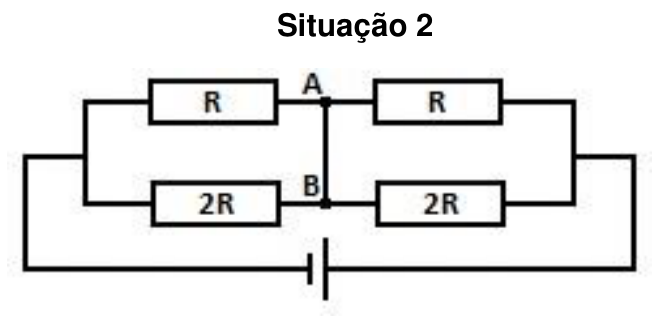

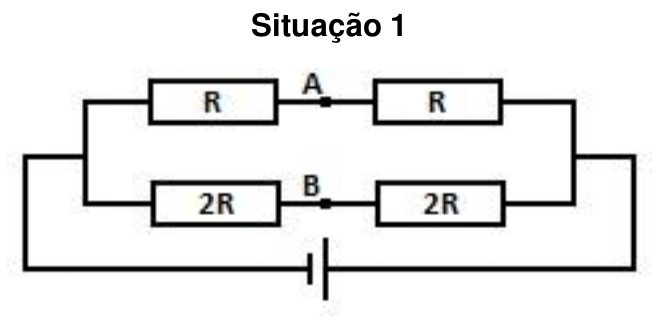

Situação 1: circuito elétrico alimentado por um gerador ideal em corrente contínua, com dois ramos em paralelo. O ramo superior contém dois resistores de valor R em série, com o ponto A localizado entre eles. O ramo inferior contém dois resistores de valor 2R em série, com o ponto B localizado entre eles. Situação 2: mesmo circuito elétrico da Situação 1, mas com os pontos A e B interligados verticalmente por um fio condutor ideal.

Com base nessas informações, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A intensidade de corrente elétrica no gerador é a mesma para as duas situações representadas.
( ) Ao se conectar o fio condutor entre os pontos A e B, a resistência elétrica do circuito diminui.
( ) Na situação 2, a intensidade de corrente elétrica no gerador aumentará, em relação à situação 1.
( ) A diferença de potencial elétrico entre os pontos A e B, na situação 1, é maior que zero.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

  1. A
    F – V – V – F.
  2. B
    F – V – F – V.
  3. C
    V – F – V – F.
  4. D
    V – F – F – F.
  5. E
    V – V – V – V.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Chame a tensão do gerador de V.

Situação 1: são dois ramos em paralelo, um com R+R=2R e outro com 2R+2R=4R.

R_{eq1}=\frac{2R\cdot 4R}{2R+4R}=\frac{8R^2}{6R}=\frac{4R}{3}

Situação 2: o fio liga A a B, então os resistores formam dois pares em paralelo, ligados em série. À esquerda, R com 2R; à direita, R com 2R.

R_{par}=\frac{R\cdot 2R}{R+2R}=\frac{2R}{3}
R_{eq2}=\frac{2R}{3}+\frac{2R}{3}=\frac{4R}{3}

As resistências equivalentes são iguais. Como i=V/R_{eq}, a corrente no gerador é a mesma nas duas situações.

Julgando as afirmativas:

  1. Verdadeira: a corrente é a mesma, i=\dfrac{3V}{4R}.
  2. Falsa: a resistência continua \dfrac{4R}{3}, não diminui.
  3. Falsa: a corrente não aumenta.
  4. Falsa: na situação 1, o ramo de cima divide V ao meio, então V_A=V/2 (o ramo tem dois R iguais). O mesmo vale para o ramo de baixo, com dois 2R iguais, então V_B=V/2. Logo V_A-V_B=0, e por isso o fio na situação 2 não altera as correntes.

Sequência: V – F – F – F.

Alternativa D.

Pegadinha: A ideia de que ligar um fio sempre reduz a resistência engana; aqui A e B têm o mesmo potencial, então o fio não altera o circuito.

Por que as outras alternativas estão erradas

  • ASupõe que a ligação entre A e B mude a resistência e a corrente, mas R_{eq} vale 4R/3 nas duas situações.
  • BDiz que a resistência diminui e que a ddp entre A e B é maior que zero, quando ela é nula.
  • CAcerta a primeira, mas afirma que a corrente aumenta na situação 2, o que é falso.
  • EMarca tudo como verdadeiro, ignorando que a resistência e a corrente não mudam e que V_A=V_B.

Assunto: Associação de resistores.
