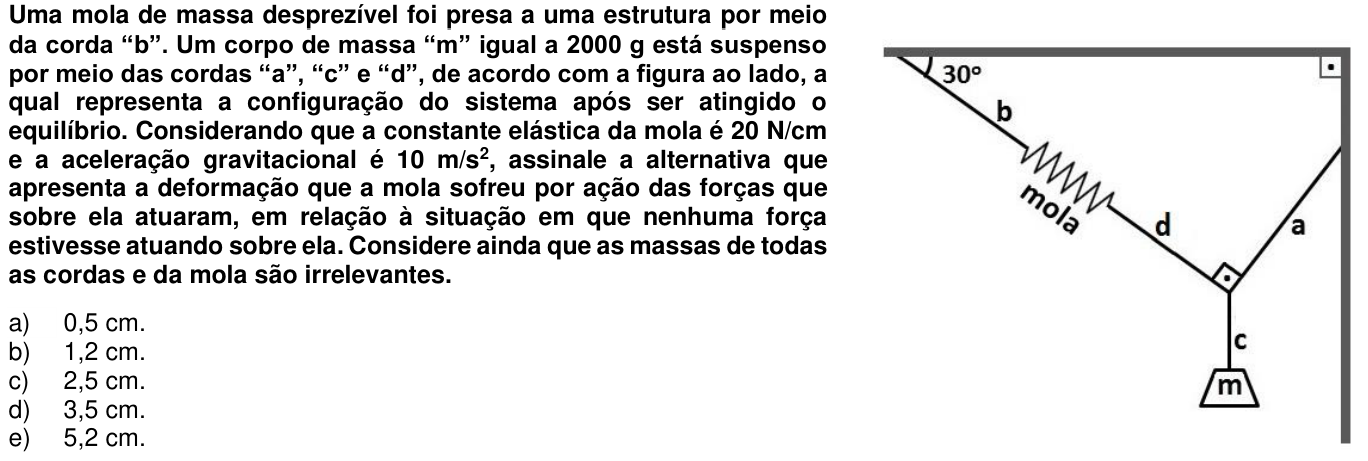

Questão 46 da UFPR 2017

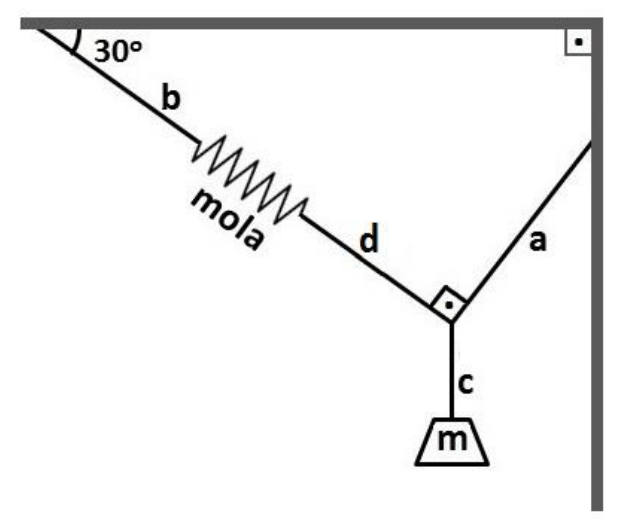

Uma mola de massa desprezível foi presa a uma estrutura por meio da corda “b”. Um corpo de massa “m” igual a 2000 g está suspenso por meio das cordas “a”, “c” e “d”, de acordo com a figura ao lado, a qual representa a configuração do sistema após ser atingido o equilíbrio. Considerando que a constante elástica da mola é 20\text{ N/cm} e a aceleração gravitacional é 10\text{ m/s}^2, assinale a alternativa que apresenta a deformação que a mola sofreu por ação das forças que sobre ela atuaram, em relação à situação em que nenhuma força estivesse atuando sobre ela. Considere ainda que as massas de todas as cordas e da mola são irrelevantes.

- A0{,}5\text{ cm}.
- B1{,}2\text{ cm}.
- C2{,}5\text{ cm}.
- D3{,}5\text{ cm}.
- E5{,}2\text{ cm}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A mola está na mesma linha das cordas b e d, que formam 30^\circ com a horizontal. A tensão na corda d é a força que traciona a mola, e a deformação vem de F = kx.
No nó onde se juntam as cordas a, c e d, o equilíbrio vale para as três forças: o peso do corpo (vertical, para baixo), a tração T_d (ao longo de d, para cima e para a esquerda) e a tração T_a (ao longo de a, para cima e para a direita). As cordas d e a formam 90^\circ entre si.
-
Peso: P = mg = 2\cdot 10 = 20\ \text{N}.
-
A corda d desce a 30^\circ com a horizontal, então a corda a sobe a 60^\circ com a horizontal (pois 90^\circ entre elas).
-
Como T_d e T_a são perpendiculares, escolho eixos ao longo de d e de a. O peso forma 60^\circ com a direção de d e 30^\circ com a direção de a. Verificação: a direção de d faz 30^\circ com a horizontal, logo 60^\circ com a vertical. Então a componente do peso ao longo de d é P\cos 60^\circ.
-
Equilíbrio ao longo de d: T_d = P\cos 60^\circ = 20\cdot 0{,}5 = 10\ \text{N}.
-
A mola tem massa desprezível, então sua força elástica é 10\ \text{N}.
-
Constante: k = 20\ \text{N/cm}. Assim:
Alternativa A.
Pegadinha: Trocar seno por cosseno (usar P\cos30^\circ ou P\sen30^\circ no ângulo errado) muda a tração; a componente correta de P ao longo de d é P\cos60^\circ=10 N.
Por que as outras alternativas estão erradas
- BResulta de uma combinação errada de seno e cosseno, sem corresponder à tração de 10 N.
- CUsa o peso inteiro (20 N) dividido por k e erra a conta, ignorando a decomposição.
- DUsaria T = P\cos30^\circ \approx 17{,}3 N, trocando o ângulo, o que daria cerca de 0,87 cm, e ainda assim não bate com este valor.
- EValor sem relação com a decomposição correta das forças; não corresponde a nenhuma tração possível.
Assuntos: Equilíbrio do ponto material, Força elástica e lei de Hooke.
