PRÁTICA COM QUESTÕES OFICIAIS
Questão 34 da UFPR 2016

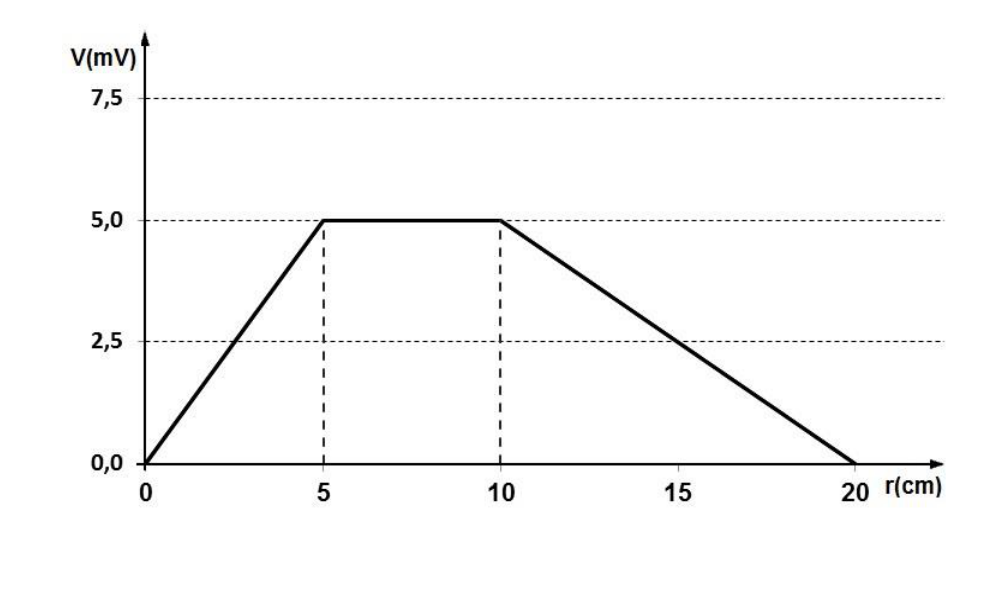

Verificou-se que, numa dada região, o potencial elétrico V segue o comportamento descrito pelo gráfico V \times r ao lado.

(Considere que a carga elétrica do elétron é -1{,}6 \times 10^{-19}\,\text{C})
Baseado nesse gráfico, considere as seguintes afirmativas:
- A força elétrica que age sobre uma carga q = 4\ \mu\text{C} colocada na posição r = 8\ \text{cm} vale 2{,}5 \times 10^{-7}\ \text{N}.
- O campo elétrico, para r = 2{,}5\ \text{cm}, possui módulo E = 0{,}1\ \text{N/C}.
- Entre 10\ \text{cm} e 20\ \text{cm}, o campo elétrico é uniforme.
- Ao se transferir um elétron de r = 10\ \text{cm} para r = 20\ \text{cm}, a energia potencial elétrica aumenta de 8{,}0 \times 10^{-22}\ \text{J}.
Assinale a alternativa correta.
- ASomente as afirmativas 1 e 3 são verdadeiras.
- BSomente as afirmativas 2 e 4 são verdadeiras.
- CSomente as afirmativas 1, 3 e 4 são verdadeiras.
- DSomente as afirmativas 2, 3 e 4 são verdadeiras.
- EAs afirmativas 1, 2, 3 e 4 são verdadeiras.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O campo elétrico em uma região é dado pela inclinação do gráfico V \times r: E = \left|\dfrac{\Delta V}{\Delta r}\right|. Onde o gráfico é uma reta inclinada, o campo é constante (uniforme); onde V é constante, E = 0.
Afirmativa 1: em r = 8\ \text{cm} o potencial é constante (de 5 a 10 cm), então E = 0 e a força é nula. Falsa, pois 2{,}5\times10^{-7}\ \text{N} não é zero.
Afirmativa 2: em r = 2{,}5\ \text{cm}, estamos no trecho de 0 a 5 cm:
Verdadeira.
Afirmativa 3: de 10 a 20 cm o gráfico é uma reta, logo a inclinação é constante e o campo é uniforme:
Verdadeira.
Afirmativa 4: a variação de potencial de 10 cm a 20 cm é \Delta V = 0 - 5{,}0\times10^{-3} = -5{,}0\times10^{-3}\ \text{V}. Para o elétron:
A energia potencial aumenta. Verdadeira.
São verdadeiras 2, 3 e 4.
Alternativa D.
Pegadinha: A afirmativa 1 engana ao dar um valor de força numérico plausível, mas em 8 cm o potencial é constante, então o campo e a força são nulos.
Por que as outras alternativas estão erradas
- AConsidera a 1 verdadeira, mas em 8 cm o potencial é constante, então E = 0 e não há força; e omite as afirmativas 2 e 4.
- BOmite a afirmativa 3, que é verdadeira: o trecho de 10 a 20 cm é uma reta, com campo uniforme.
- CInclui a afirmativa 1 (falsa, pois E = 0 em 8 cm) e exclui a 2, que é verdadeira.
- EInclui a afirmativa 1, falsa porque o campo é nulo no trecho de potencial constante.
Assuntos: Potencial elétrico e energia potencial elétrica, Campo elétrico.
Reportar erro na resolução

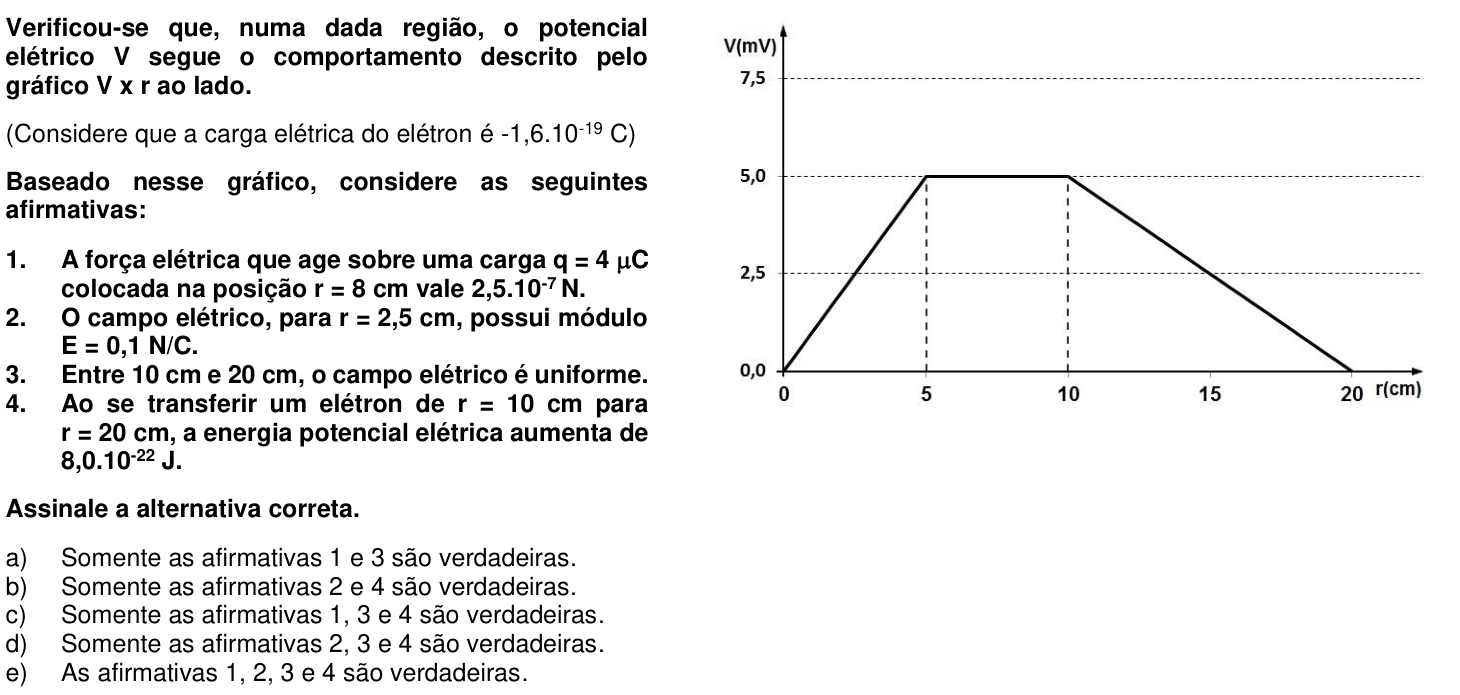

Ver como caiu na prova
Fonte: UFPR 2016 · 1ª fase. Prova oficial ↗
