Questão 32 da UFPR 2016

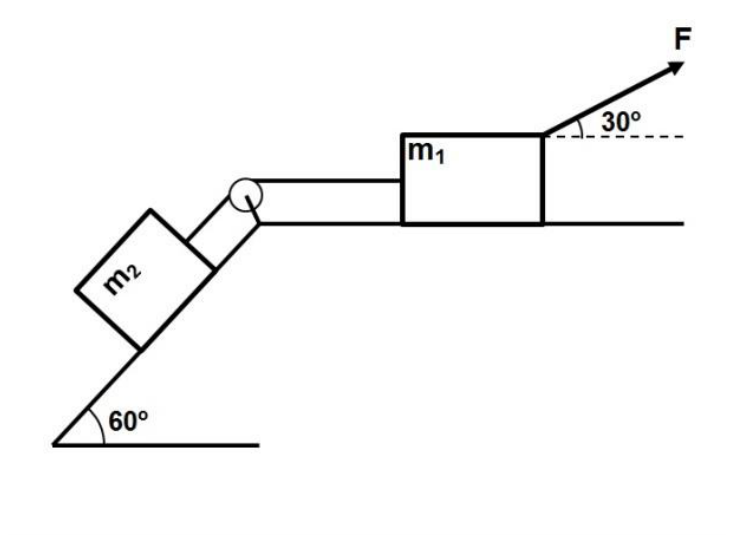

O sistema representado na figura ao lado corresponde a um corpo 1, com massa 20\ \text{kg}, apoiado sobre uma superfície plana horizontal, e um corpo 2, com massa de 6\ \text{kg}, o qual está apoiado em um plano inclinado que faz 60^\circ com a horizontal. O coeficiente de atrito cinético entre cada um dos corpos e a superfície de apoio é 0{,}1. Uma força F de 200\ \text{N}, aplicada sobre o corpo 1, movimenta o sistema, e um sistema que não aparece na figura faz com que a direção da força F seja mantida constante e igual a 30^\circ em relação à horizontal. Uma corda inextensível e de massa desprezível une os dois corpos por meio de uma polia. Considere que a massa e todas as formas de atrito na polia são desprezíveis. Também considere, para esta questão, a aceleração gravitacional como sendo de 10\ \text{m/s}^2 e o \cos 30^\circ igual a 0{,}87. Com base nessas informações, assinale a alternativa que apresenta a tensão na corda que une os dois corpos.

- A12{,}4\ \text{N}.
- B48{,}4\ \text{N}.
- C62{,}5\ \text{N}.
- D80{,}3\ \text{N}.
- E120{,}6\ \text{N}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O bloco 1 é puxado por F para a direita e o bloco 2 sobe o plano inclinado, ligado pela corda. Os dois têm a mesma aceleração a, pois a corda é inextensível.
Bloco 1 (horizontal):
A componente vertical de F alivia o peso: N_1 = P_1 - F\,\sen 30^\circ = 200 - 100 = 100\ \text{N}.
Atrito: f_1 = 0{,}1\cdot 100 = 10\ \text{N}.
Componente horizontal de F: F\cos 30^\circ = 200\cdot 0{,}87 = 174\ \text{N}.
Equação: 174 - T - 10 = 20a, ou seja, 164 - T = 20a.
Bloco 2 (plano inclinado, subindo):
P_2 = 60\ \text{N}.
Componente ao longo do plano: P_2\,\sen 60^\circ = 60\cdot 0{,}87 = 52{,}2\ \text{N} (usando \sen 60^\circ=\cos 30^\circ).
Normal: N_2 = P_2\cos 60^\circ = 30\ \text{N}, então f_2 = 0{,}1\cdot 30 = 3\ \text{N}.
Equação: T - 52{,}2 - 3 = 6a, ou seja, T - 55{,}2 = 6a.
Somando as duas equações:
164 - 55{,}2 = 26a \Rightarrow a = \dfrac{108{,}8}{26} \approx 4{,}18\ \text{m/s}^2.
Tensão:
T = 55{,}2 + 6\cdot 4{,}18 \approx 55{,}2 + 25{,}1 = 80{,}3\ \text{N}.
Alternativa D.
Por que as outras alternativas estão erradas
- AValor muito baixo, não corresponde a nenhuma combinação correta das forças nos dois blocos.
- BParece resultar de erro na normal ou no atrito, por exemplo usar N_1=P_1 ou ignorar a aceleração.
- CResulta de usar a componente do peso incorreta no plano inclinado ou de desprezar o atrito.
- EValor maior que o possível, ignora que parte de F acelera o bloco 1 e os atritos.
Assuntos: Plano inclinado, Leis de Newton e aplicações, Atrito e resistência do ar.
Reportar erro na resolução

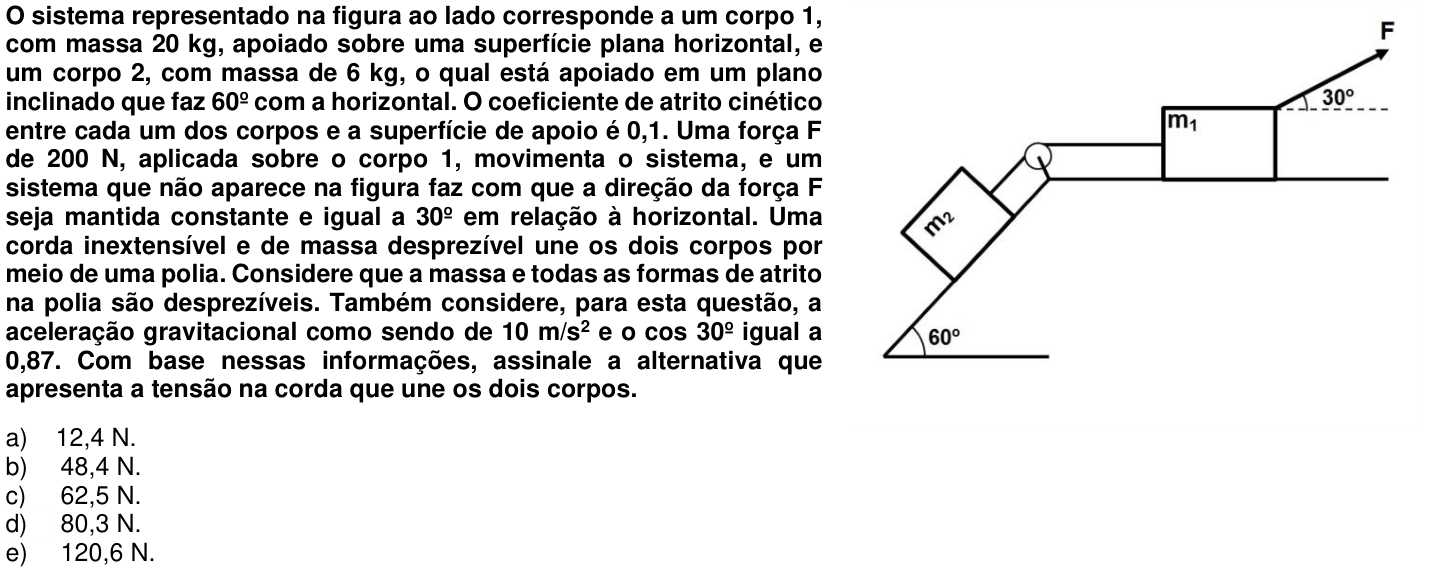

Ver como caiu na prova
