PRÁTICA COM QUESTÕES OFICIAIS
Questão 63 da UFPR 2014

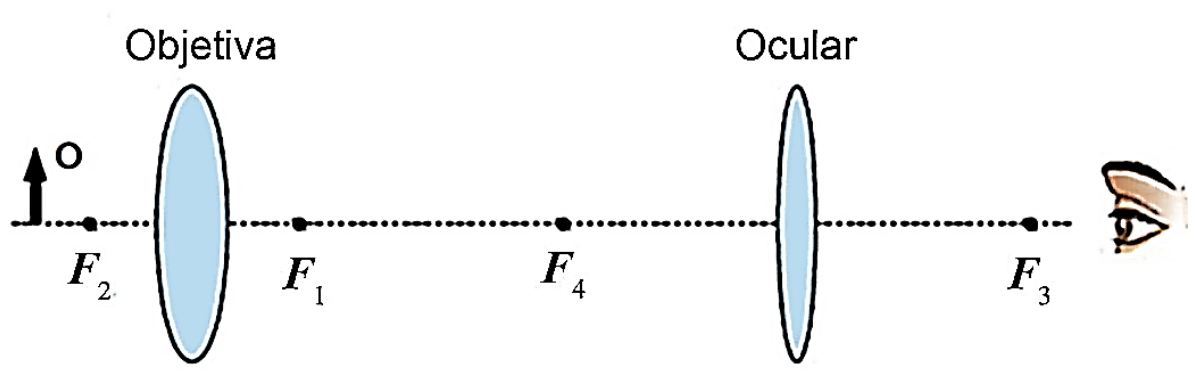

Um microscópio composto é constituído, em sua forma mais simples, por duas lentes convergentes colocadas em sequência, conforme esquematizado na figura abaixo. A lente mais próxima ao objeto é chamada objetiva e a lente mais próxima ao olho humano é chamada ocular. A imagem formada pela objetiva é real, maior e invertida, e serve como objeto para a ocular, que forma uma imagem virtual, direita e maior com relação à imagem formada pela objetiva. Suponha que a distância focal da lente objetiva seja 1 cm, a distância focal da lente ocular seja 4 cm e a distância entre as lentes seja de 6 cm.

Com base nas informações acima e nos conceitos de Óptica, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) Para que a imagem formada pela objetiva tenha as características especificadas no enunciado, o objeto deve estar a uma distância maior que 2 cm dessa lente.
( ) Supondo que o objeto esteja a uma distância de 1,5 cm da objetiva, a imagem formada por esta lente estará a 3 cm dela.
( ) A imagem final formada por este microscópio é virtual, invertida e maior em relação ao objeto.
( ) A imagem formada pela objetiva deve estar a uma distância maior que 4 cm da ocular.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
- AV – F – F – V.
- BF – V – V – F.
- CV – V – F – F.
- DF – F – V – V.
- EF – V – V – V.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Use a equação de Gauss, \frac{1}{f}=\frac{1}{p}+\frac{1}{p'}, para cada lente.
Afirmativa 1. A imagem da objetiva é real, maior e invertida. Numa lente convergente isso ocorre quando o objeto está entre f e 2f, ou seja, entre 1 cm e 2 cm. Com o objeto a mais de 2 cm, a imagem seria real, invertida e menor. Falsa.
Afirmativa 2. Com p=1{,}5\ \text{cm} e f=1\ \text{cm}:
- \frac{1}{p'}=\frac{1}{1}-\frac{1}{1{,}5}=\frac{1{,}5-1}{1{,}5}=\frac{0{,}5}{1{,}5}=\frac{1}{3}
- p'=3\ \text{cm}
Verdadeira.
Afirmativa 3. A imagem da objetiva é invertida e serve de objeto para a ocular. Como a ocular forma imagem direita em relação a esse objeto, a imagem final continua invertida em relação ao objeto original. Ela é virtual e maior. Verdadeira.
Afirmativa 4. Para a ocular formar imagem virtual, o objeto (a imagem da objetiva) deve estar entre a ocular e seu foco, a menos de 4 cm dela. Uma distância maior que 4 cm daria imagem real. Falsa. Conferindo com os dados: se a imagem da objetiva está a 3 cm dela, fica a 6-3=3\ \text{cm} da ocular, que é menor que 4 cm.
Sequência: F – V – V – F.
Alternativa B.
Por que as outras alternativas estão erradas
- ADiz que o objeto deve estar a mais de 2 cm (daria imagem menor) e que a imagem da objetiva fica a mais de 4 cm da ocular (daria imagem real).
- CMarca a primeira como verdadeira, mas objeto além de 2 cm dá imagem menor, e erra ao negar que a imagem final é invertida.
- DErra a segunda (p' = 3 cm é correto) e a terceira, e a quarta exigiria imagem real na ocular.
- EAcerta as três primeiras mas marca a quarta como verdadeira; para imagem virtual a distância à ocular deve ser menor que 4 cm.
Assuntos: Óptica da visão e instrumentos ópticos, Lentes esféricas.
Reportar erro na resolução

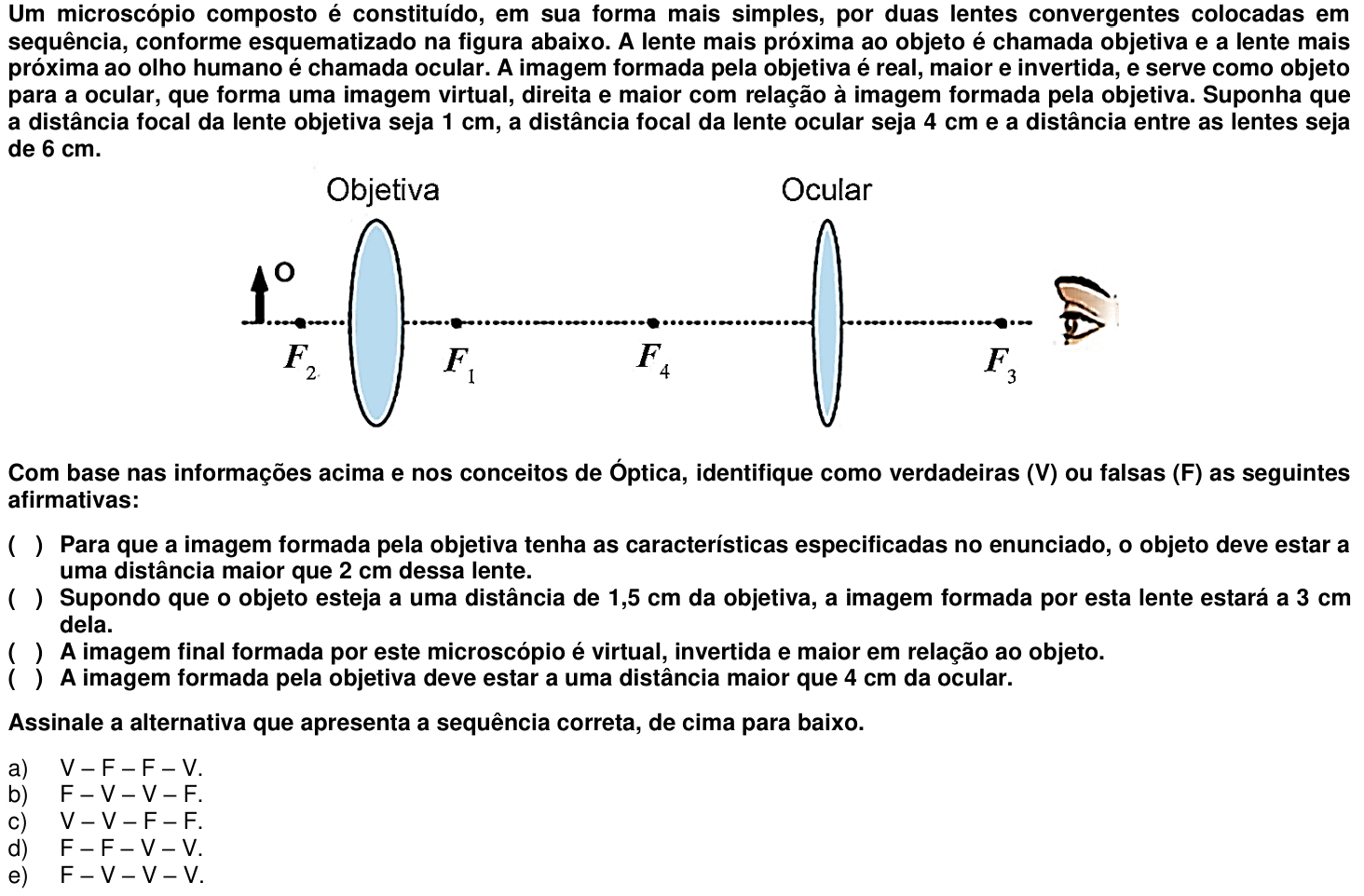

Ver como caiu na prova
Fonte: UFPR 2014 · 1ª fase. Prova oficial ↗
