Questão 55 da UFPR 2014

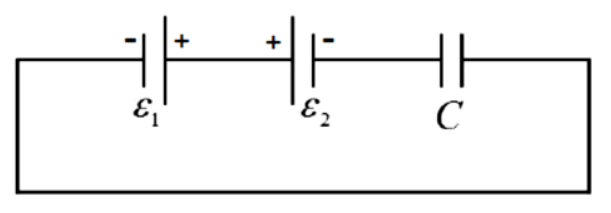

No circuito esquematizado abaixo, deseja-se que o capacitor armazene uma energia elétrica de 125\ \mu\text{J}. As fontes de força eletromotriz são consideradas ideais e de valores \varepsilon_1 = 10\text{ V} e \varepsilon_2 = 5\text{ V}. Assinale a alternativa correta para a capacitância C do capacitor utilizado.

- A10\ \mu\text{F}.
- B1\ \mu\text{F}.
- C25\ \mu\text{F}.
- D12{,}5\ \mu\text{F}.
- E50\ \mu\text{F}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Em regime estacionário, o capacitor está carregado e não passa corrente. Por isso não há queda de tensão em resistores, e a tensão no capacitor é a soma algébrica das fem do circuito.
Pela figura, a fonte \varepsilon_1 tem o terminal + à direita e a fonte \varepsilon_2 tem o terminal + à esquerda. Os dois terminais positivos ficam voltados um para o outro, ou seja, as fontes estão em oposição e uma subtrai da outra:
A energia armazenada em um capacitor é:
Isolando C:
Substituindo E = 125\ \mu\text{J} = 125\times10^{-6}\ \text{J} e U = 5\ \text{V}:
- 2E = 250\times10^{-6}\ \text{J}
- U^2 = 25\ \text{V}^2
- C = \dfrac{250\times10^{-6}}{25} = 10\times10^{-6}\ \text{F} = 10\ \mu\text{F}
Alternativa A.
Pegadinha: A tensão no capacitor é 5 V (fontes em oposição); somar as fem (15 V) ou usar só uma delas leva a valores errados de C.
Por que as outras alternativas estão erradas
- BNão corresponde a nenhum cálculo correto com U = 5 V; resultado muito baixo.
- CUsa U = 10 V ao ignorar a segunda fonte, o que daria 2,5 μF; 25 μF vem de erro de conta, não de U correto.
- DEsquece o fator 2 da energia (usa E = CU²), obtendo 5 μF, ou erra a conta; não bate com U = 5 V.
- EUsa E = CU²/2 isolando C = E·U²·... incorretamente, sem dividir corretamente por U².
Assuntos: Capacitores, Geradores, receptores e leis de Kirchhoff.
Reportar erro na resolução

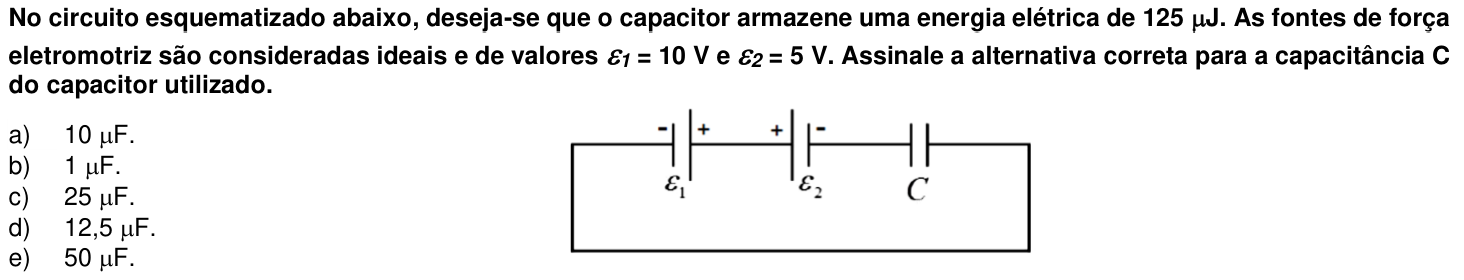

Ver como caiu na prova
