PRÁTICA COM QUESTÕES OFICIAIS
Questão 25 da UFPR 2013

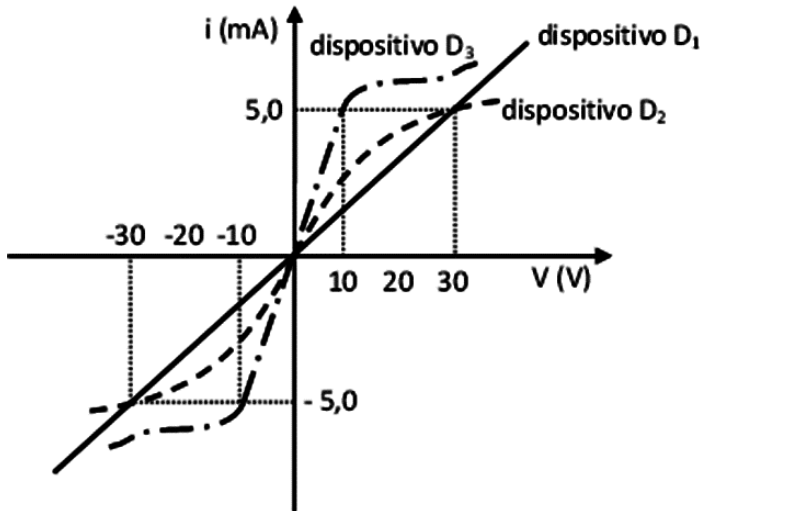

A indústria eletrônica busca produzir e aperfeiçoar dispositivos com propriedades elétricas adequadas para as mais diversas aplicações. O gráfico ao lado ilustra o comportamento elétrico de três dispositivos eletrônicos quando submetidos a uma tensão de operação V entre seus terminais, de modo que por eles circula uma corrente i.

Com base na figura ao lado, assinale a alternativa correta.
- AO dispositivo \text{D}_1 é não ôhmico na faixa de -30 a +30 V e sua resistência vale 0{,}2\ \text{k}\Omega.
- BO dispositivo \text{D}_2 é ôhmico na faixa de -20 a +20 V e sua resistência vale 6\ \text{k}\Omega.
- CO dispositivo \text{D}_3 é ôhmico na faixa de -10 a +10 V e sua resistência vale 0{,}5\ \text{k}\Omega.
- DO dispositivo \text{D}_1 é ôhmico na faixa de -30 a +30 V e sua resistência vale 6\ \text{k}\Omega.
- EO dispositivo \text{D}_3 é não ôhmico na faixa de -10 a +10 V e sua resistência vale 0{,}5\ \text{k}\Omega.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Um dispositivo é ôhmico quando o gráfico i \times V é uma reta passando pela origem, isto é, a resistência R = V/i é constante. Se a curva não é reta, ele é não ôhmico.
O gráfico mostra três curvas:
- Linha contínua (reta pela origem): é \text{D}_1, ôhmico em toda a faixa de -30 a +30 V.
- Linha tracejada: é \text{D}_2, curva, não ôhmico.
- Traço-ponto: é \text{D}_3, curva com cotovelo em \pm 10 V, não ôhmico.
Resistência de \text{D}_1, usando o ponto (30\ \text{V};\ 5{,}0). A unidade da corrente não aparece na figura recortada, mas a resistência de 6\ \text{k}\Omega da alternativa D só é possível se a corrente for em mA:
Para \text{D}_3, em 10 V a corrente é 5{,}0 mA, o que daria 2\ \text{k}\Omega nesse ponto, e a curva não é reta. Logo \text{D}_3 não tem resistência de 0{,}5\ \text{k}\Omega e não é ôhmico, o que elimina C e E.
A alternativa B diz que \text{D}_2 é ôhmico, mas sua curva não é reta. A alternativa A diz que \text{D}_1 é não ôhmico, o que é falso.
Portanto \text{D}_1 é ôhmico e tem resistência de 6\ \text{k}\Omega.
Alternativa D.
Por que as outras alternativas estão erradas
- ADiz que D₁ é não ôhmico, mas seu gráfico é uma reta pela origem; e 0{,}2\ \text{k}\Omega é a razão i/V invertida.
- BD₂ tem curva não linear, logo não é ôhmico; além disso a resistência citada não corresponde à curva.
- CD₃ não é ôhmico, pois sua curva não é reta, e 0{,}5\ \text{k}\Omega não corresponde ao ponto (10 V; 5,0 mA).
- EAcerta que D₃ é não ôhmico, mas a resistência de 0{,}5\ \text{k}\Omega não bate com os dados do gráfico.
Assunto: Resistência elétrica e leis de Ohm.
Reportar erro na resolução

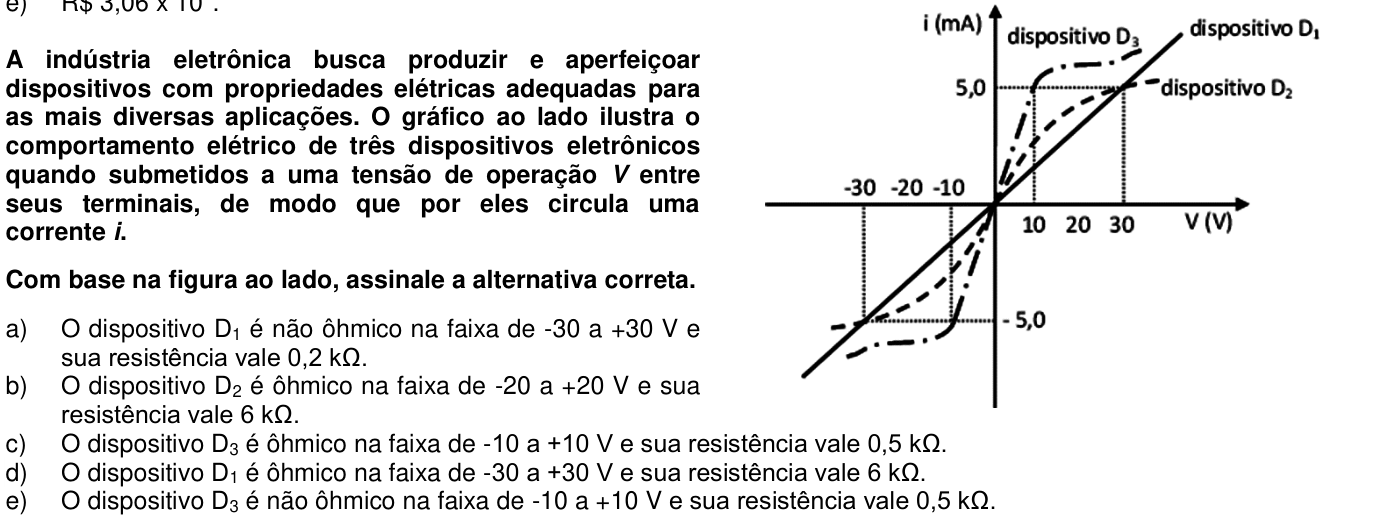

Ver como caiu na prova
Fonte: UFPR 2013 · 1ª fase. Prova oficial ↗
