Questão 65 da UFPR 2012

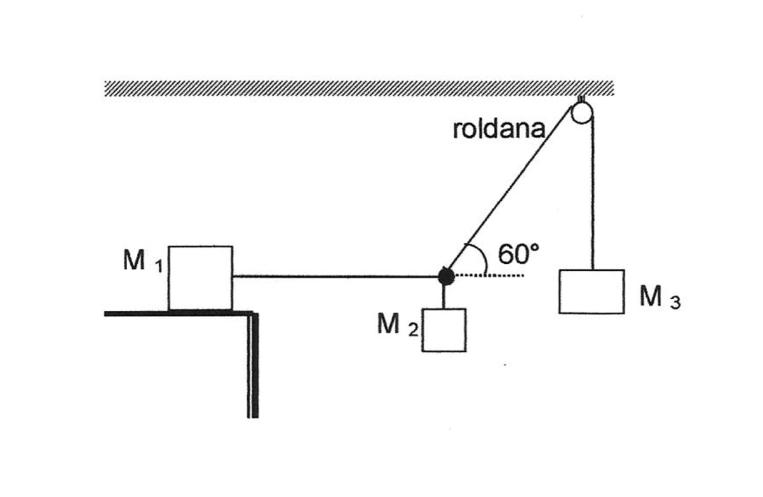

Três blocos de massas m_1, m_2 e m_3, respectivamente, estão unidos por cordas de massa desprezível, conforme mostrado na figura. O sistema encontra-se em equilíbrio estático. Considere que não há atrito no movimento da roldana e que o bloco de massa m_1 está sobre uma superfície horizontal. Assinale a alternativa que apresenta corretamente (em função de m_1 e m_3) o coeficiente de atrito estático entre o bloco de massa m_1 e a superfície em que ele está apoiado.

- A\dfrac{m_3}{2m_1}.
- B\dfrac{m_1}{2m_3}.
- C\dfrac{\sqrt{3}m_3}{2m_1}.
- D\dfrac{\sqrt{3}m_1}{2m_3}.
- E\dfrac{\sqrt{3}m_1}{m_3}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Analise o nó onde os três fios se encontram. Como o sistema está em equilíbrio, a força resultante sobre o nó é nula em x e em y.
Forças no nó:
- tração T_3 do fio que passa pela roldana. Ela vale m_3 g, pois o bloco 3 está em equilíbrio e a roldana não tem atrito. Esse fio faz 60^\circ com a horizontal, apontando para cima e para a direita.
- tração horizontal T_1 do fio ligado ao bloco 1, para a esquerda;
- peso de m_2, para baixo.
Na horizontal, a componente de T_3 equilibra T_1:
O bloco 1 também está em equilíbrio. Na horizontal, a tração T_1 é equilibrada pelo atrito estático. Na vertical, a normal vale N = m_1 g. Como o sistema está na iminência de deslizar, o atrito é o máximo:
Igualando f_{at} a T_1:
A massa m_2 não aparece no resultado, pois só afeta a vertical do nó. Isso combina com o pedido do enunciado, que quer a resposta em função de m_1 e m_3.
Alternativa A.
Pegadinha: As alternativas C, D e E enganam quem usa \sen 60^\circ (ou \tg 60^\circ) em vez de \cos 60^\circ, pois o ângulo é medido com a horizontal; B e D enganam quem inverte a razão das massas.
Por que as outras alternativas estão erradas
- Binverte a razão das massas, colocando m_1 no numerador e m_3 no denominador.
- Cusa \sen 60^\circ em vez de \cos 60^\circ na componente horizontal da tração.
- Dinverte a razão das massas e ainda usa o seno no lugar do cosseno.
- Einverte a razão das massas e usa \tg 60^\circ, sem justificativa física.
Assuntos: Equilíbrio do ponto material, Atrito e resistência do ar.
Reportar erro na resolução

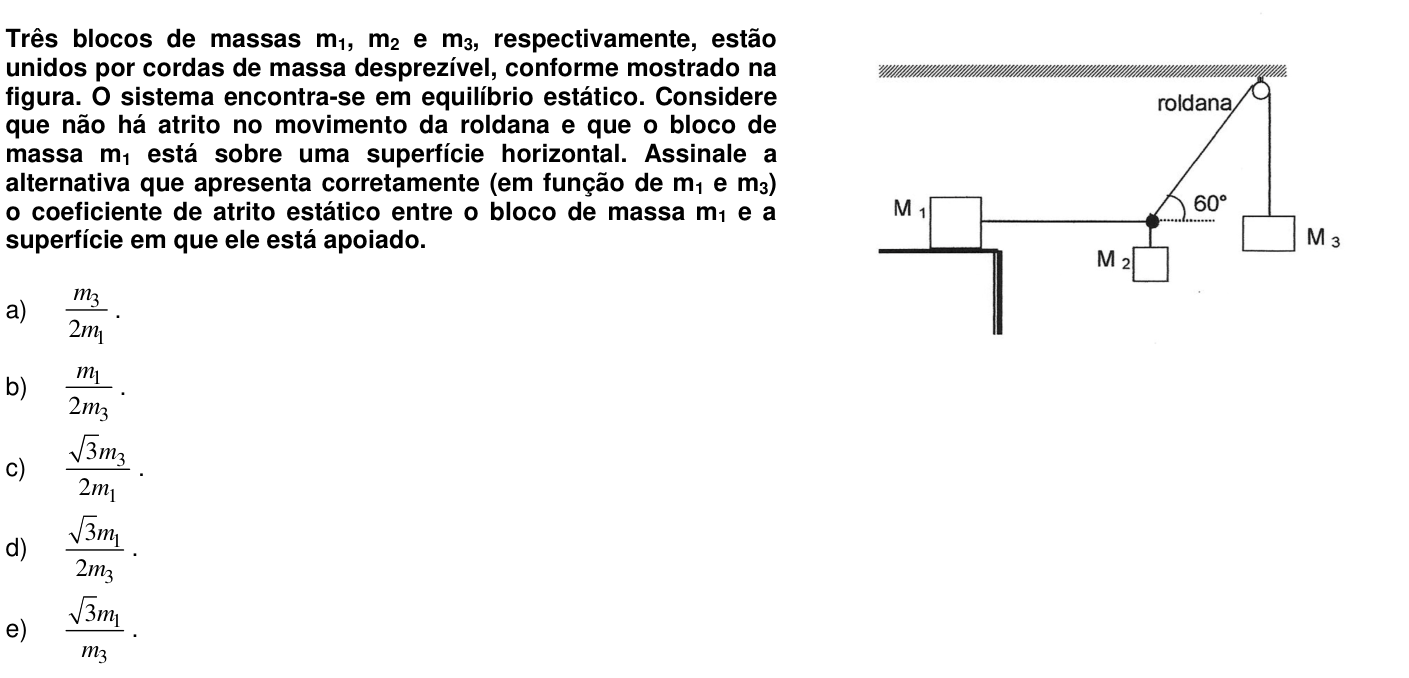

Ver como caiu na prova
