Questão 35 (2º exame) da UERJ 2026

2º exame · Ciências da Natureza · Física: Associação de resistores

Em um experimento, verificou-se a relação entre a tensão, em volts, e a corrente elétrica, em ampères, nos resistores \text{R}_1 e \text{R}_2. Observe o gráfico:

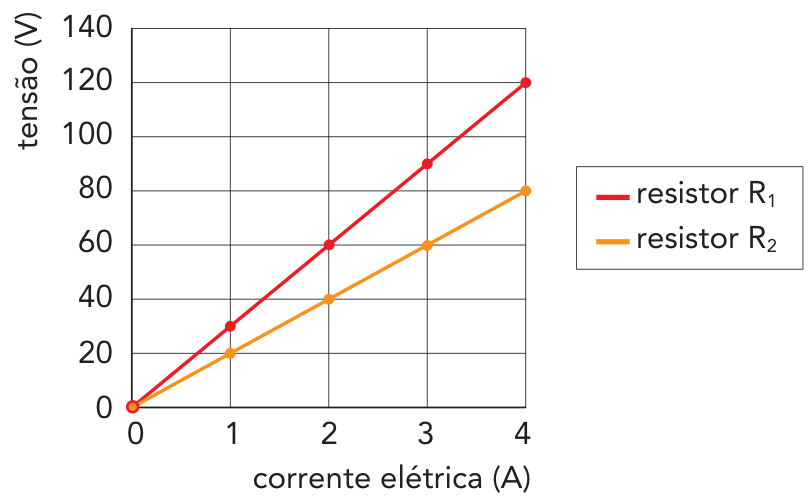

Gráfico de tensão (V) em função da corrente elétrica (A). O eixo horizontal varia de 0 a 4 A, e o eixo vertical varia de 0 a 140 V, com intervalos de 20 V. A reta vermelha, referente ao resistor R₁, passa pelos pontos (0, 0), (1, 30), (2, 60), (3, 90) e (4, 120). A reta laranja, referente ao resistor R₂, passa pelos pontos (0, 0), (1, 20), (2, 40), (3, 60) e (4, 80).

A resistência, em ohms, equivalente da associação em série de \text{R}_1 e \text{R}_2 é igual a:

  1. A
    20
  2. B
    30
  3. C
    40
  4. D
    50
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Os dois resistores são ôhmicos: o gráfico de V em função de i é uma reta que passa pela origem. Pela 1ª lei de Ohm, V = R\cdot i, então a resistência é o coeficiente angular da reta, ou seja, R = V/i em qualquer ponto.

Leitura do gráfico:

  1. Resistor \text{R}_1 (reta vermelha): no ponto (1\ \text{A}, 30\ \text{V}), R_1 = \dfrac{30}{1} = 30\ \Omega. Confirmando em (4\ \text{A}, 120\ \text{V}): \dfrac{120}{4} = 30\ \Omega.
  2. Resistor \text{R}_2 (reta laranja): no ponto (1\ \text{A}, 20\ \text{V}), R_2 = \dfrac{20}{1} = 20\ \Omega. Confirmando em (4\ \text{A}, 80\ \text{V}): \dfrac{80}{4} = 20\ \Omega.

Na associação em série, a mesma corrente passa pelos dois resistores e as resistências se somam:

R_{eq} = R_1 + R_2 = 30 + 20 = 50\ \Omega

Alternativa D.

Por que as outras alternativas estão erradas

  • AÉ apenas a resistência de R₂, esquecendo de somar R₁.
  • BÉ apenas a resistência de R₁, esquecendo de somar R₂.
  • CCorresponde à média ou à diferença incorreta dos valores, e não à soma das resistências em série.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

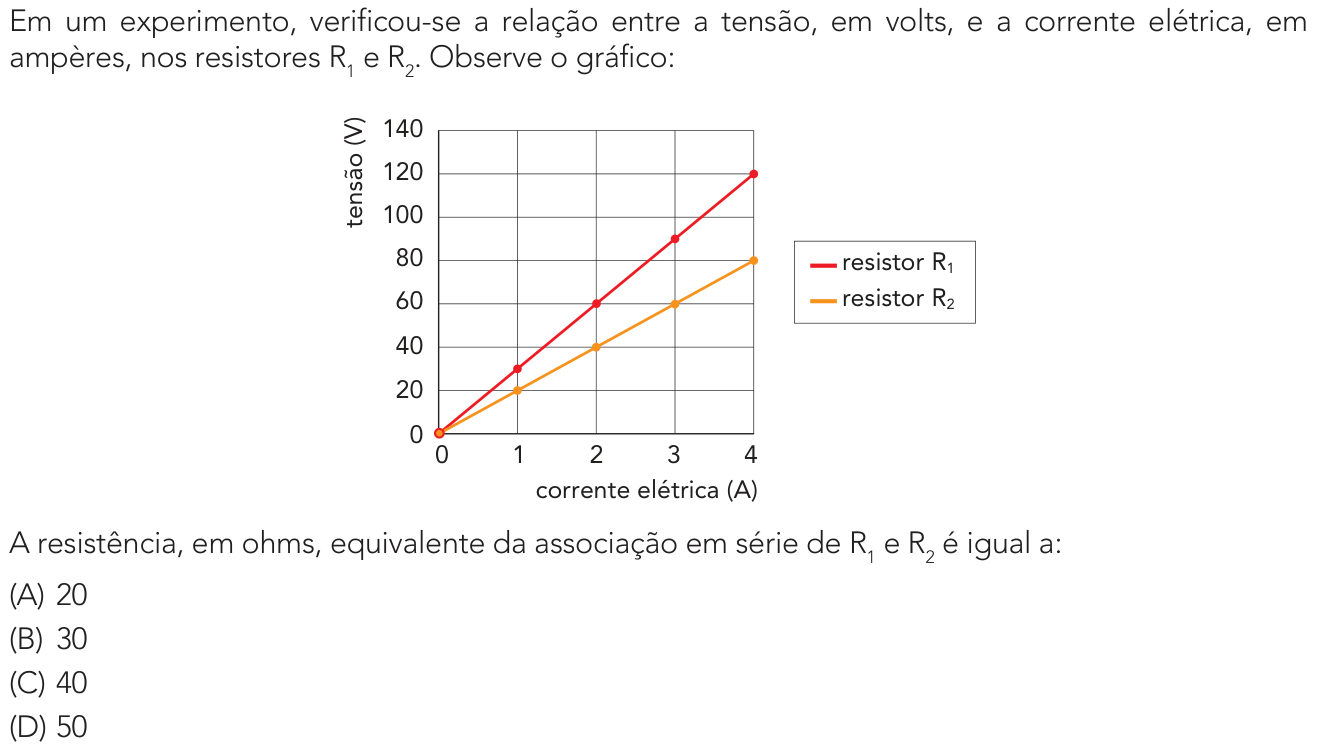

Ver como caiu na prova Questão 35 no caderno 2º Exame de Qualificação da UERJ 2026
