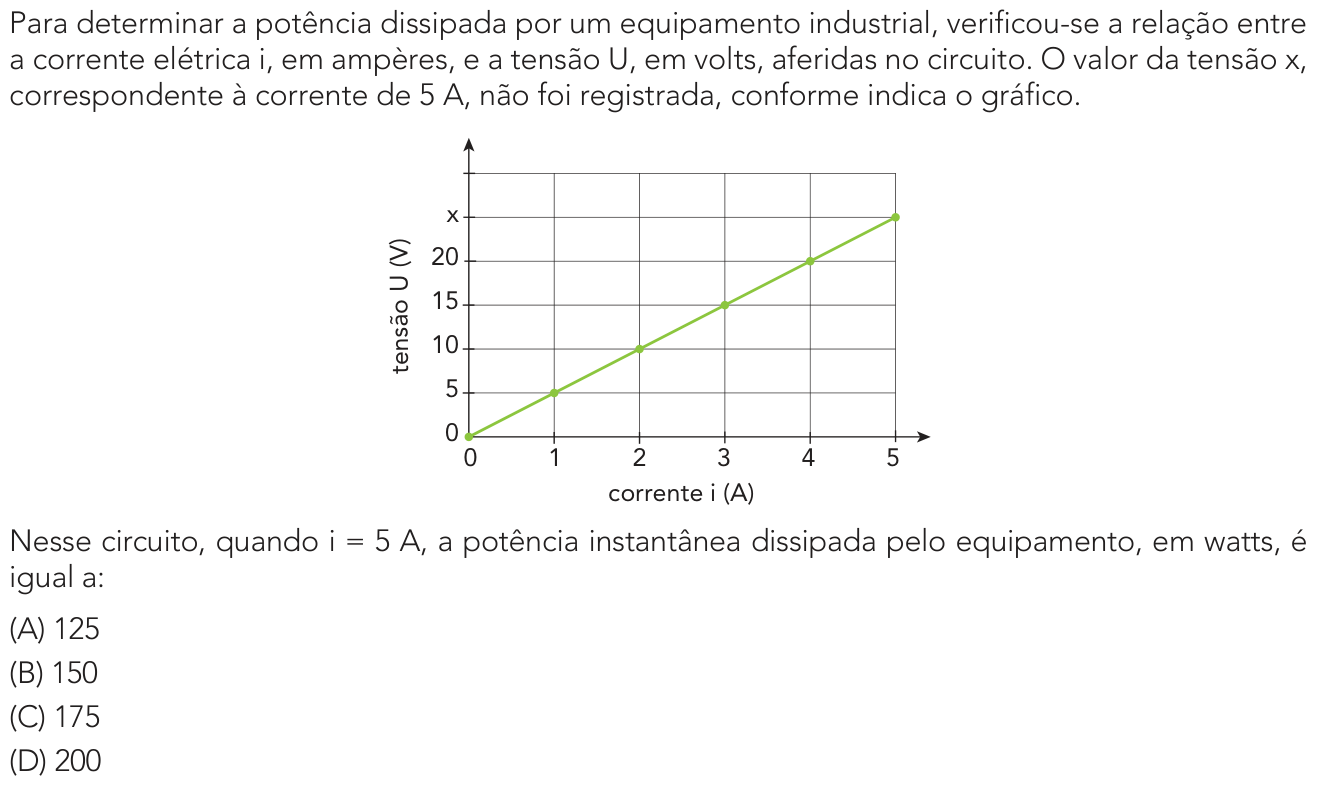

Questão 39 (2º exame) da UERJ 2025
Para determinar a potência dissipada por um equipamento industrial, verificou-se a relação entre a corrente elétrica i, em ampères, e a tensão U, em volts, aferidas no circuito. O valor da tensão x, correspondente à corrente de 5\text{ A}, não foi registrada, conforme indica o gráfico.

Nesse circuito, quando i = 5\text{ A}, a potência instantânea dissipada pelo equipamento, em watts, é igual a:
- A125
- B150
- C175
- D200
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A potência instantânea dissipada por um equipamento é o produto da tensão pela corrente: P = U \cdot i. Falta a tensão x quando i = 5\ \text{A}, e o gráfico permite obtê-la.

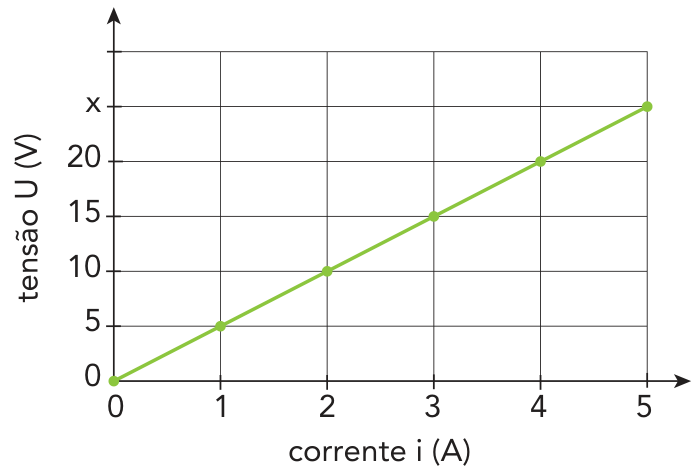

Os pontos do gráfico formam uma reta que passa pela origem, ou seja, U é proporcional a i (comportamento ôhmico, U = R\,i).
- Calcule a razão U/i com um ponto conhecido: R = \dfrac{5\ \text{V}}{1\ \text{A}} = 5\ \Omega. Os outros pontos confirmam: 10/2 = 15/3 = 20/4 = 5.
- Para i = 5\ \text{A}: x = 5 \cdot 5 = 25\ \text{V}. Isso também aparece no gráfico, pois a tensão sobe 5\ \text{V} a cada 1\ \text{A}, e o ponto seguinte a 20\ \text{V} é 25\ \text{V}.
- Calcule a potência: P = U \cdot i = 25 \cdot 5 = 125\ \text{W}.
Conferindo pela outra forma, P = R\,i^2 = 5 \cdot 25 = 125\ \text{W}.
Alternativa A.
Por que as outras alternativas estão erradas
- BValor sem relação com U\cdot i; não corresponde a nenhuma tensão lida no gráfico.
- CNão resulta de P=U\cdot i com x=25\ \text{V} e i=5\ \text{A}.
- DUsa U=20\ \text{V} (tensão em 4 A) com i=5\ \text{A} e daria 100\ \text{W}; 200 não vem de nenhuma conta correta.
Assuntos: Potência elétrica e efeito Joule, Resistência elétrica e leis de Ohm.
