Questão 42 (1º exame) da UERJ 2020

1º exame · Ciências da Natureza · Física: Equilíbrio do corpo extenso: torque e alavancas

Um portão fixado a uma coluna está articulado nos pontos P_1 e P_2, conforme ilustra a imagem a seguir, que indica também três outros pontos: O, A e B. Sabe-se que \overline{\mathrm{OB}} = 2{,}4\ \text{m} e \overline{\mathrm{OA}} = 0{,}8\ \text{m}.

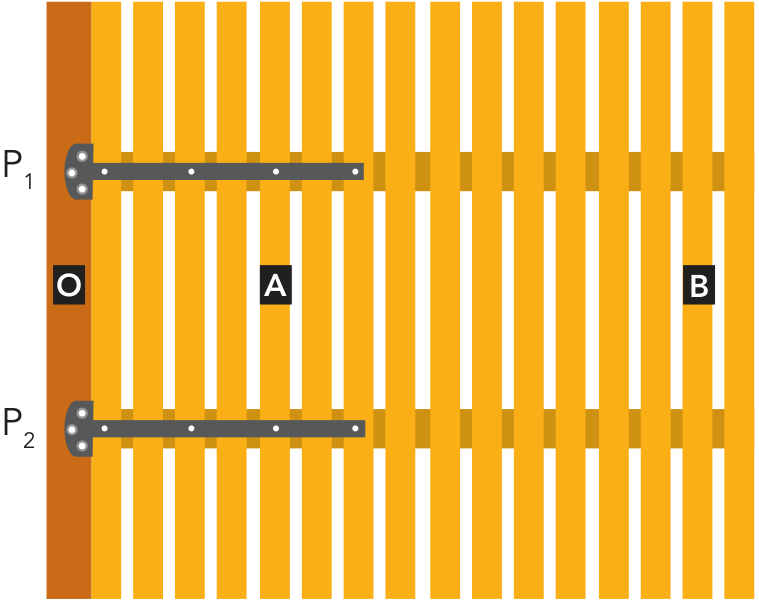

Portão de barras verticais fixado a uma coluna à esquerda, com articulações nos pontos P₁, acima, e P₂, abaixo. Entre as articulações, os pontos O, A e B estão alinhados horizontalmente: O na coluna, A sobre o portão próximo à coluna e B próximo à extremidade direita do portão.

Para abrir o portão, uma pessoa exerce uma força perpendicular de 20\ \text{N} no ponto B, produzindo um momento resultante M_B.

O menor valor da força que deve ser aplicada no ponto A para que o momento resultante seja igual a M_B, em newtons, corresponde a:

  1. A
    15
  2. B
    30
  3. C
    45
  4. D
    60
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

O momento (torque) de uma força em relação ao eixo de rotação é M = F \cdot d, em que d é a distância do ponto de aplicação ao eixo, medida perpendicularmente à direção da força. Aqui o eixo passa pelas articulações P_1 e P_2, e o ponto O está sobre ele.

  1. Momento da força aplicada em B:
M_B = F_B \cdot \overline{OB} = 20 \cdot 2{,}4 = 48\ \text{N·m}
  1. Em A, a distância ao eixo é \overline{OA} = 0{,}8\ \text{m}. Para obter o mesmo momento:
F_A \cdot 0{,}8 = 48 \Rightarrow F_A = \frac{48}{0{,}8} = 60\ \text{N}

O enunciado pede o menor valor da força. O momento é M = F\,d\,\sen\theta, com \theta o ângulo entre a força e o braço. O \sen\theta é no máximo 1, ou seja, a força perpendicular ao portão é a mais eficiente. Qualquer outra inclinação exigiria força maior. Logo, o menor valor ocorre com a força perpendicular, e é 60 N.

Como A está três vezes mais perto do eixo que B (2{,}4/0{,}8 = 3), a força precisa ser três vezes maior: 3 \cdot 20 = 60\ \text{N}.

Alternativa D.

Por que as outras alternativas estão erradas

  • AValor sem relação com a razão entre as distâncias; não vem de F_A \cdot 0{,}8 = 48.
  • BCorresponde a uma razão de distâncias de 1,5, que não é a do problema (a razão é 3).
  • CNão resulta da conservação do momento: 45 \cdot 0{,}8 = 36 \neq 48.

Assunto: Equilíbrio do corpo extenso: torque e alavancas.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

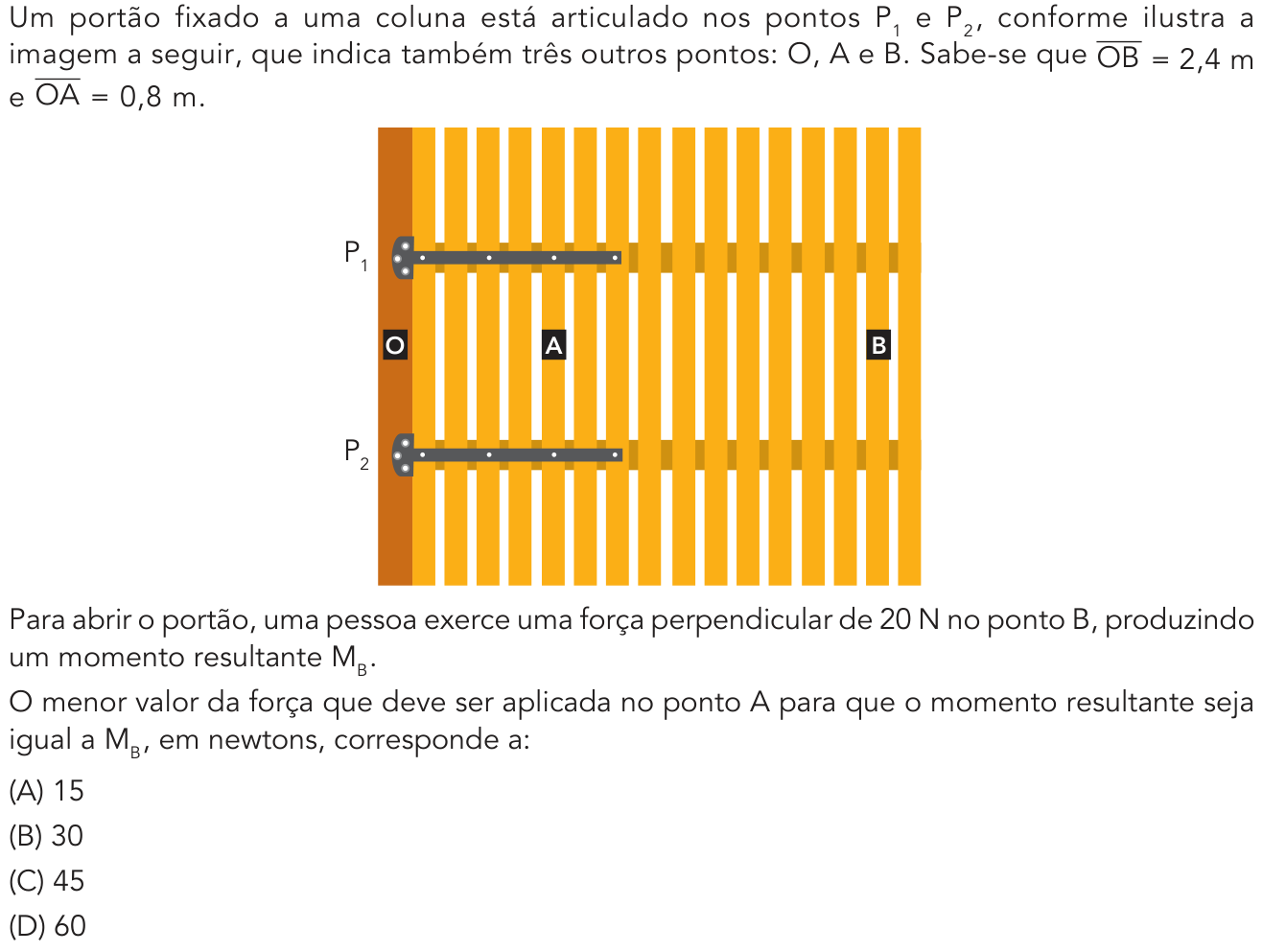

Ver como caiu na prova Questão 42 no caderno 1º Exame de Qualificação da UERJ 2020

Fonte: UERJ 2020 · 1º Exame de Qualificação. Prova oficial ↗
