Questão 38 (1º exame) da UERJ 2020

1º exame · Ciências da Natureza · Física: Resistência elétrica e leis de Ohm

Em um experimento, quatro condutores, I, II, III e IV, constituídos por metais diferentes e com mesmo comprimento e espessura, estão submetidos à tensão elétrica. O gráfico abaixo apresenta a variação da tensão u em cada resistor em função da corrente elétrica i.

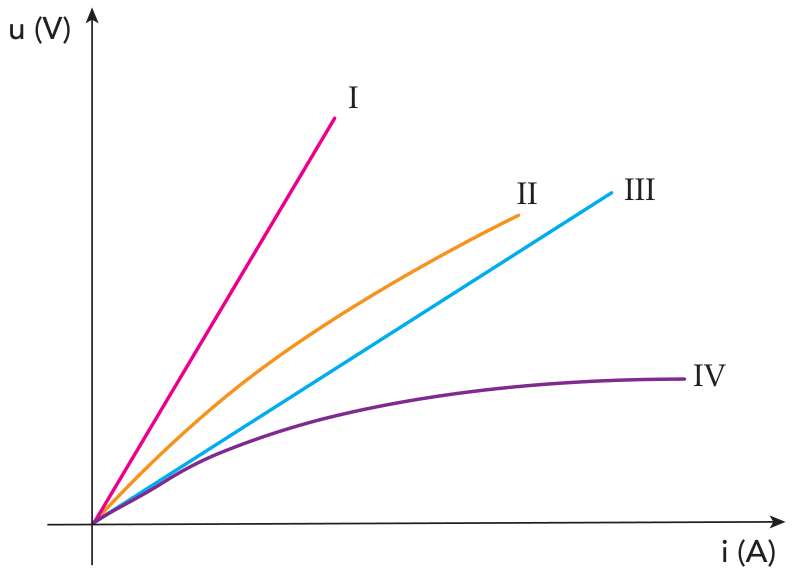

Gráfico cartesiano de tensão u (V) no eixo vertical por corrente elétrica i (A) no eixo horizontal, partindo da origem (0, 0), contendo quatro curvas rotuladas como I, II, III e IV, com I tendo a maior inclinação, seguida por II, III e IV.

O condutor que apresenta a maior resistividade elétrica é:

  1. A
    I
  2. B
    II
  3. C
    III
  4. D
    IV
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

A resistência de um condutor é R = \dfrac{u}{i}. No gráfico de u por i, isso é a inclinação da reta que liga a origem a um ponto da curva. Já a resistividade \rho aparece na segunda lei de Ohm:

R = \rho\,\frac{L}{A}

Os quatro condutores têm o mesmo comprimento L e a mesma espessura, ou seja, a mesma área A. Então \rho = R\,\dfrac{A}{L}, e \rho é proporcional a R. Quem tem maior resistência tem maior resistividade.

Para comparar, basta ver qual condutor tem a maior razão u/i:

  1. O condutor I é uma reta com a maior inclinação. Para qualquer corrente, ele tem a maior tensão, então a maior razão u/i.
  2. Os condutores II e IV são curvas que se achatam, e a razão u/i diminui conforme a corrente cresce. Eles não são ôhmicos.
  3. O condutor III é uma reta com inclinação menor que a de I.

Para a mesma corrente, a curva de I está acima de todas as outras, portanto R_I > R_{II}, R_{III}, R_{IV}. Logo, I tem a maior resistividade.

Alternativa A.

Por que as outras alternativas estão erradas

  • BII tem curva abaixo de I; sua razão u/i é menor para a mesma corrente.
  • CIII é reta, mas com inclinação menor que a de I, logo menor resistência e resistividade.
  • DIV é a curva de menor razão u/i, portanto a menor resistividade, não a maior.

Assunto: Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

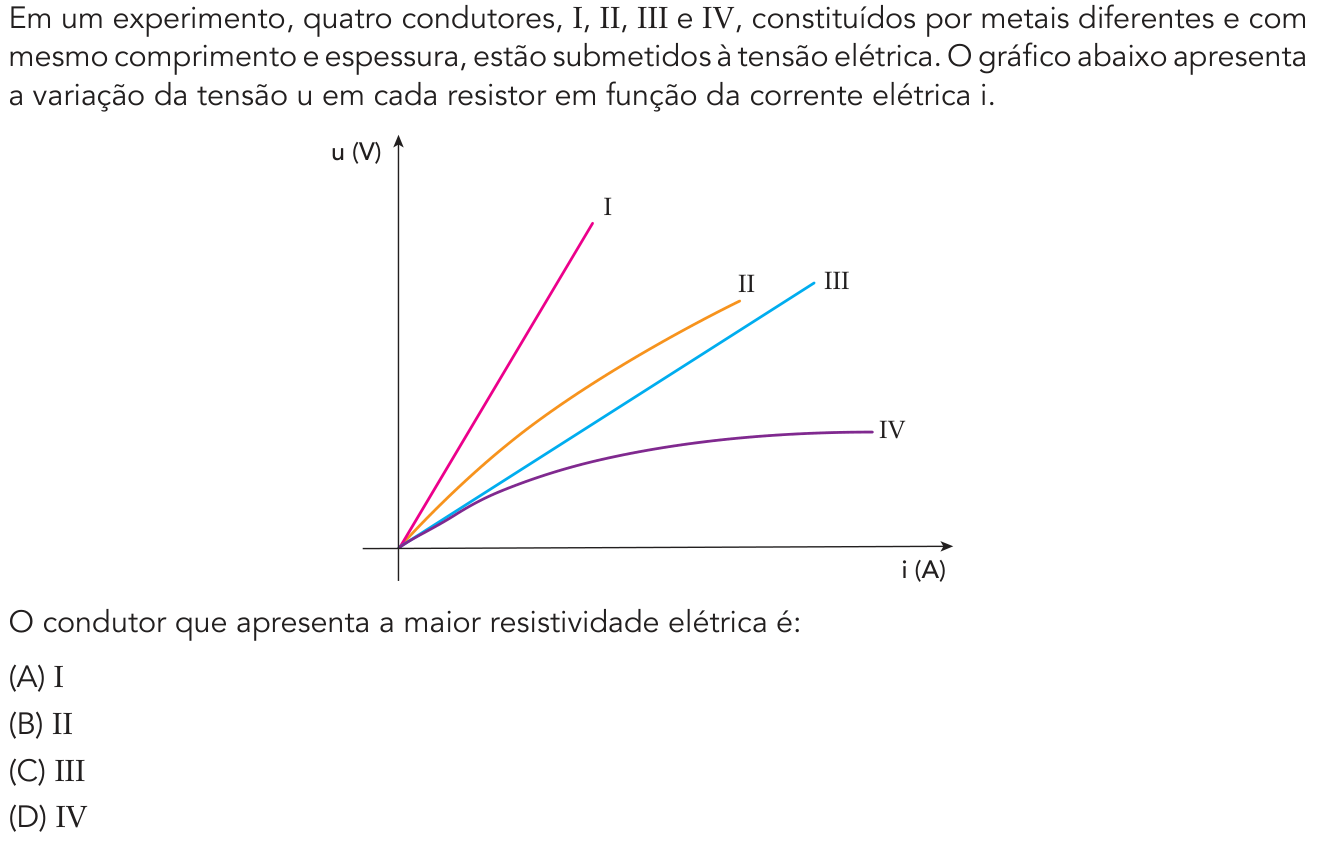

Ver como caiu na prova Questão 38 no caderno 1º Exame de Qualificação da UERJ 2020

Fonte: UERJ 2020 · 1º Exame de Qualificação. Prova oficial ↗
