Questão 39 (2º exame) da UERJ 2018

2º exame · Ciências da Natureza · Física: Geradores, receptores e leis de Kirchhoff

Observe o gráfico, que representa a curva característica de operação de um gerador:

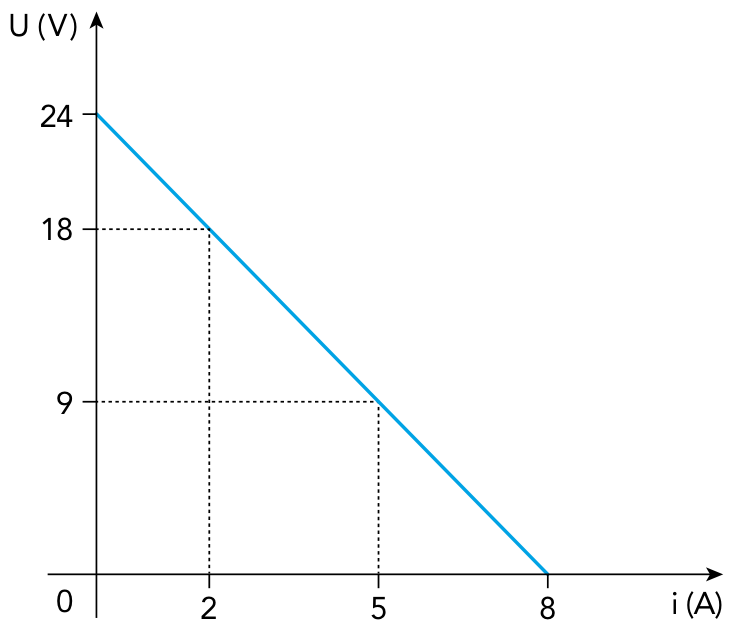

Gráfico da tensão U (em volts) em função da corrente i (em ampères). A curva é uma reta decrescente que intersecta o eixo vertical no ponto (0, 24) e o eixo horizontal em (8, 0). Linhas tracejadas ligam i = 2 a U = 18 e i = 5 a U = 9.

Com base nos dados, a resistência interna do gerador, em ohm, é igual a:

  1. A
    1,0
  2. B
    3,0
  3. C
    4,0
  4. D
    6,0
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

A equação do gerador é U = \varepsilon - r\,i, em que \varepsilon é a força eletromotriz e r é a resistência interna. No gráfico, U em função de i é uma reta decrescente, e o módulo do coeficiente angular dessa reta é a resistência interna.

  1. Com i = 0 (circuito aberto), U = \varepsilon = 24\ \text{V}.
  2. Com U = 0 (curto-circuito), i_{cc} = 8\ \text{A}.
  3. Aplicando a equação nesse ponto: 0 = 24 - r \cdot 8.
  4. Logo, r = \dfrac{24}{8} = 3{,}0\ \Omega.

Confirmando com os pontos tracejados: de i = 2\ \text{A} a i = 5\ \text{A}, a tensão cai de 18\ \text{V} para 9\ \text{V}. Então r = \dfrac{18 - 9}{5 - 2} = \dfrac{9}{3} = 3{,}0\ \Omega.

Os dois métodos dão o mesmo valor.

Alternativa B.

Por que as outras alternativas estão erradas

  • ANão corresponde a nenhuma razão entre os valores do gráfico; a queda real da tensão por ampère é 3 V/A.
  • CNão decorre de nenhuma razão entre os valores do gráfico; a inclinação da reta é 3 V/A.
  • DDividiria a tensão 18\ \text{V} pela corrente de 3\ \text{A}, ou usaria dados que não representam a inclinação da reta.

Assunto: Geradores, receptores e leis de Kirchhoff.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

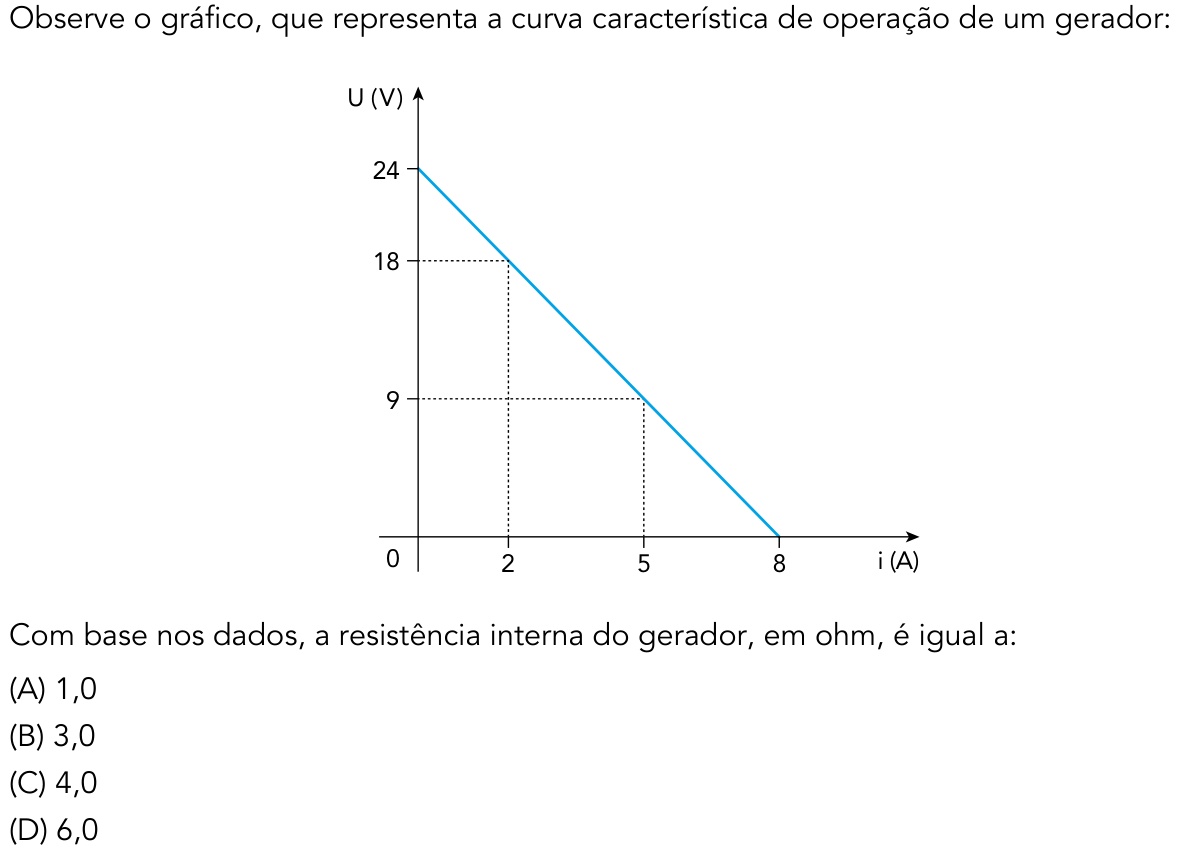

Ver como caiu na prova Questão 39 no caderno 2º Exame de Qualificação da UERJ 2018

Fonte: UERJ 2018 · 2º Exame de Qualificação. Prova oficial ↗
