Questão 43 (1º exame) da UERJ 2017

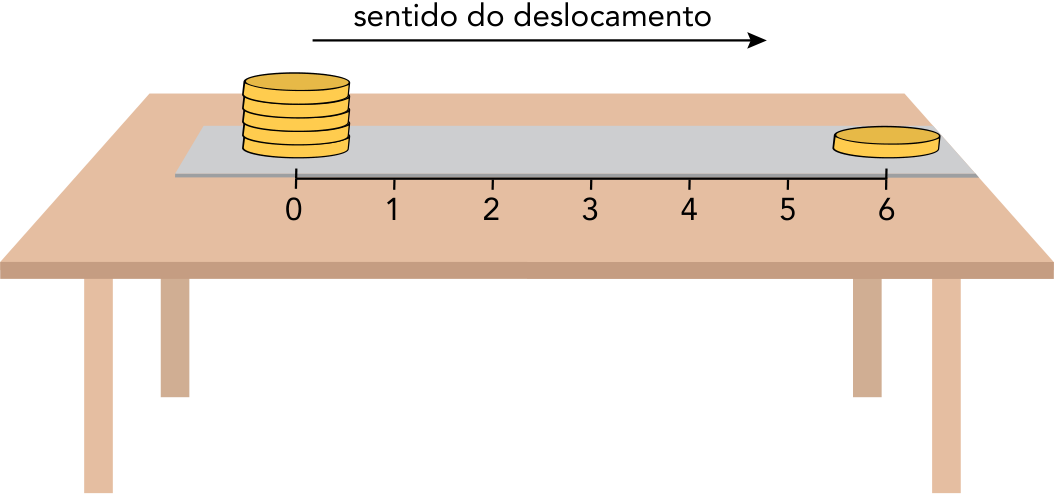

Um sistema é constituído por seis moedas idênticas fixadas sobre uma régua de massa desprezível que está apoiada na superfície horizontal de uma mesa, conforme ilustrado abaixo. Observe que, na régua, estão marcados pontos equidistantes, numerados de 0 a 6.

Ao se deslocar a régua da esquerda para a direita, o sistema permanecerá em equilíbrio na horizontal até que determinado ponto da régua atinja a extremidade da mesa.
De acordo com a ilustração, esse ponto está representado pelo seguinte número:
- A4
- B3
- C2
- D1
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O sistema fica em equilíbrio enquanto o centro de massa (CM) estiver sobre a mesa. Ao deslocar a régua para a direita, a extremidade da mesa que está à direita passa a coincidir com pontos cada vez mais à esquerda da régua. O limite do equilíbrio ocorre quando o CM está exatamente sobre essa extremidade.
Como a régua tem massa desprezível, só contam as moedas: 5 em x=0 e 1 em x=6. Cada moeda tem massa m.
-
Posição do CM:
x_{CM}=\frac{5m\cdot 0+1m\cdot 6}{6m}=\frac{6}{6}=1 -
O CM está sobre o ponto 1 da régua.
-
Se a mesa terminasse antes do ponto 1 (à esquerda dele), o CM ficaria fora do apoio e o sistema tombaria. Assim, o equilíbrio se mantém até que o ponto 1 atinja a extremidade da mesa.
Na figura, a pilha de 5 moedas está no ponto 0 e fica mais perto do CM, como esperado, pois tem mais massa.
Alternativa D.
Pegadinha: A alternativa B engana quem usa o ponto médio da régua, esquecendo que as massas nas pontas são diferentes (5 contra 1).
Por que as outras alternativas estão erradas
- APosição 4 não corresponde ao CM; seria o resultado de inverter as massas (CM mais perto da moeda isolada).
- BO ponto 3 é o ponto médio da régua, o que vale só se as massas nas extremidades fossem iguais.
- CO ponto 2 resulta de dividir por 3 em vez de 6, ignorando que são 6 moedas no total.
Assunto: Equilíbrio do corpo extenso: torque e alavancas.
Reportar erro na resolução

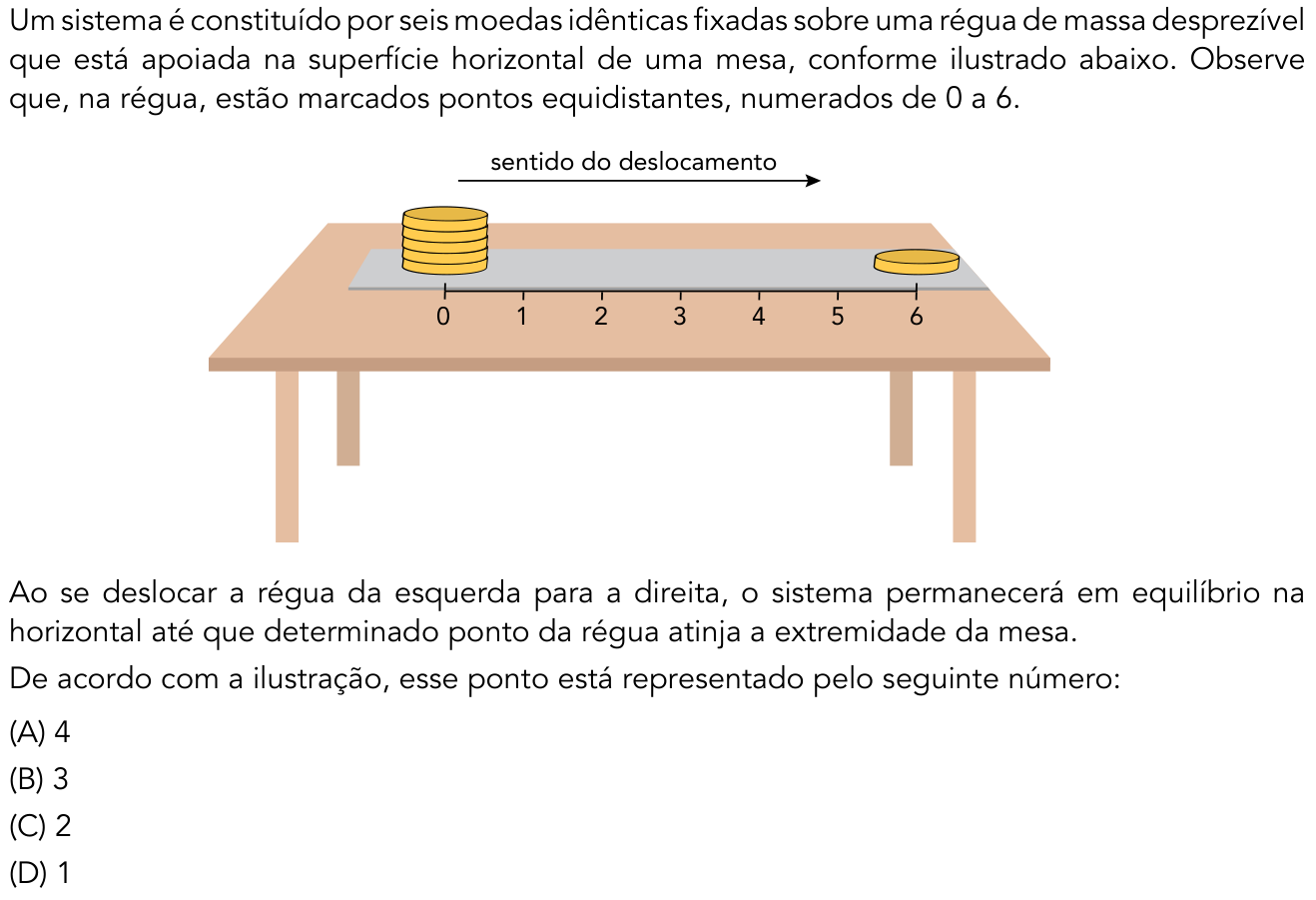

Ver como caiu na prova
