Questão 36 (1º exame) da UERJ 2016
Uma rede elétrica fornece tensão eficaz de 100 V a uma sala com três lâmpadas, L_1, L_2 e L_3. Considere as informações da tabela a seguir:
| Lâmpada | Tipo | Características elétricas nominais |
|---|---|---|
| L_1 | incandescente | 200\text{ V} - 120\text{ W} |
| L_2 | incandescente | 100\text{ V} - 60\text{ W} |
| L_3 | fluorescente | 100\text{ V} - 20\text{ W} |
As três lâmpadas, associadas em paralelo, permanecem acesas durante dez horas, sendo E_1, E_2 e E_3 as energias consumidas, respectivamente, por L_1, L_2 e L_3.
A relação entre essas energias pode ser expressa como:
- AE_1 > E_2 > E_3
- BE_1 = E_2 > E_3
- CE_2 > E_1 > E_3
- DE_2 > E_3 = E_1
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Cada lâmpada só dissipa a potência nominal se for ligada à tensão nominal. Em paralelo, as três recebem os mesmos 100 V da rede. Como o tempo é o mesmo (10 h), basta comparar as potências reais, pois E = P\,\Delta t.
-
L_2 e L_3 trabalham em 100 V, a tensão nominal delas. Logo P_2 = 60\ \text{W} e P_3 = 20\ \text{W}.
-
L_1 é de 200 V, mas está em 100 V. Sua resistência é fixa (supondo-a constante):
- Potência real de L_1 em 100 V:
(Outro caminho: tensão cai à metade, potência cai a \tfrac{1}{4}, então 120/4 = 30\ \text{W}.)
- Energias em 10 h:
- E_1 = 30\cdot 10 = 300\ \text{Wh}
- E_2 = 60\cdot 10 = 600\ \text{Wh}
- E_3 = 20\cdot 10 = 200\ \text{Wh}
Portanto E_2 > E_1 > E_3.
Alternativa C.
Pegadinha: A alternativa A engana quem usa os 120 W nominais de L_1 sem notar que a lâmpada está ligada em 100 V, e não em 200 V.
Por que as outras alternativas estão erradas
- Ausa a potência nominal de L_1 (120 W), ignorando que ela opera com metade da tensão para a qual foi projetada.
- Bnão há razão para E_1 = E_2; L_1 dissipa 30 W e L_2 dissipa 60 W.
- Dsugere E_3 = E_1, mas L_1 consome 30 W e L_3 apenas 20 W, e ainda coloca E_2 acima de ambas sem a ordem correta entre E_1 e E_3.
Assuntos: Consumo de energia elétrica e instalações residenciais, Potência elétrica e efeito Joule.
Reportar erro na resolução

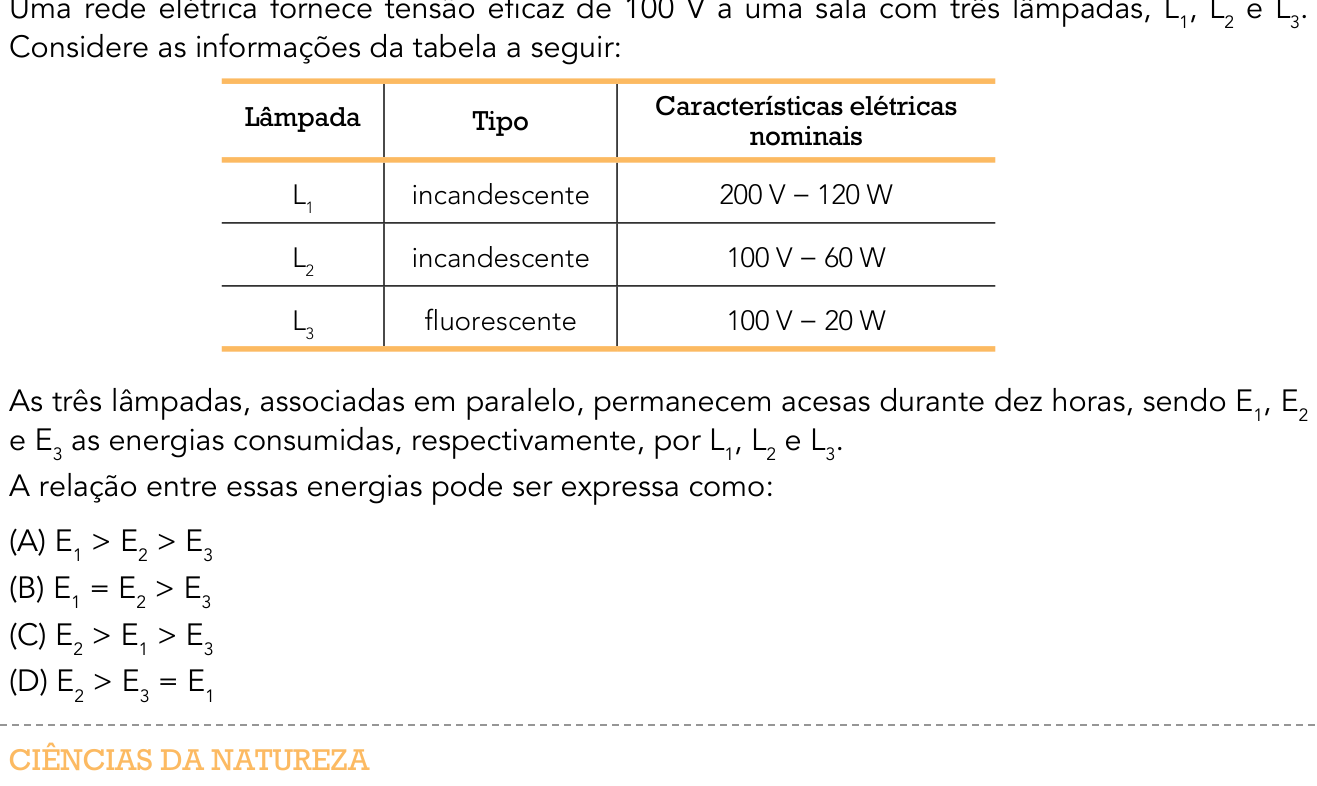

Ver como caiu na prova
