Questão 42 (2º exame) da UERJ 2014

2º exame · Ciências da Natureza · Física: Associação de resistores

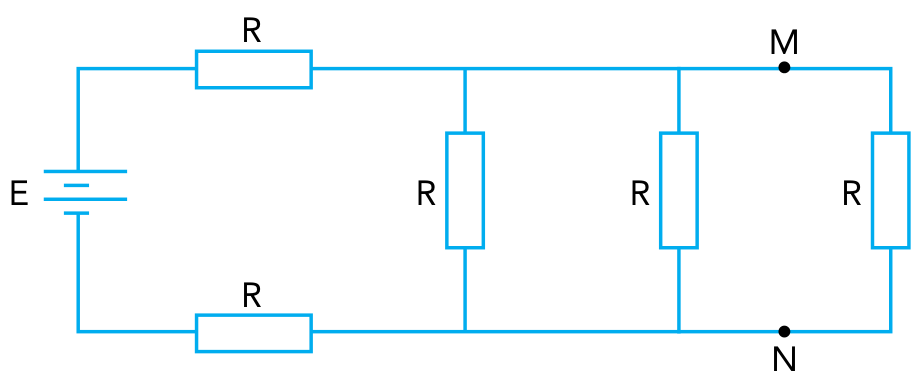

Cinco resistores de mesma resistência R estão conectados à bateria ideal E de um automóvel, conforme mostra o esquema:

Esquema de circuito elétrico com uma bateria ideal E à esquerda, um resistor R no ramo horizontal superior e outro resistor R no ramo horizontal inferior. Após esses resistores, três resistores R verticais estão ligados em paralelo entre os ramos superior e inferior. Os pontos M e N estão marcados, respectivamente, no ramo superior e no inferior, entre o segundo e o terceiro resistores verticais.

Inicialmente, a bateria fornece ao circuito uma potência P_I. Ao estabelecer um curto-circuito entre os pontos M e N, a potência fornecida é igual a P_F.

A razão \dfrac{P_F}{P_I} é dada por:

  1. A
    \dfrac{7}{9}
  2. B
    \dfrac{14}{15}
  3. C
    1
  4. D
    \dfrac{7}{6}
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Como a bateria é ideal, sua tensão E permanece constante. A potência fornecida ao circuito é P=EI. Pela lei de Ohm, I=E/R_{\text{eq}}, portanto:

P=\frac{E^2}{R_{\text{eq}}}.

Assim, quanto menor a resistência equivalente, maior a potência fornecida.

  1. Inicialmente, os três resistores verticais estão em paralelo, pois estão ligados aos mesmos dois fios. Sua resistência equivalente é:
\frac{1}{R_p}=\frac{1}{R}+\frac{1}{R}+\frac{1}{R}\quad\Rightarrow\quad R_p=\frac{R}{3}.

Os dois resistores horizontais estão em série com esse conjunto. Logo:

R_I=R+\frac{R}{3}+R=\frac{7R}{3}.
  1. Ao conectar M e N por um fio ideal, os dois fios que ligam os resistores verticais ficam no mesmo potencial. A tensão nos três resistores verticais passa a ser zero, e nenhum deles conduz corrente. Restam os dois resistores horizontais em série:
R_F=R+R=2R.
  1. Como a tensão da bateria não muda, a razão entre as potências é o inverso da razão entre as resistências:
\frac{P_F}{P_I}=\frac{E^2/R_F}{E^2/R_I}=\frac{R_I}{R_F}=\frac{7R/3}{2R}=\frac{7}{6}.

Alternativa D.

Por que as outras alternativas estão erradas

  • AIndica redução da potência, mas o curto diminui a resistência equivalente e aumenta a potência.
  • BApresenta uma razão menor que 1, incompatível com o aumento da potência após o curto.
  • CSupõe que a potência não muda, embora a resistência equivalente caia de 7R/3 para 2R.

Assunto: Associação de resistores.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

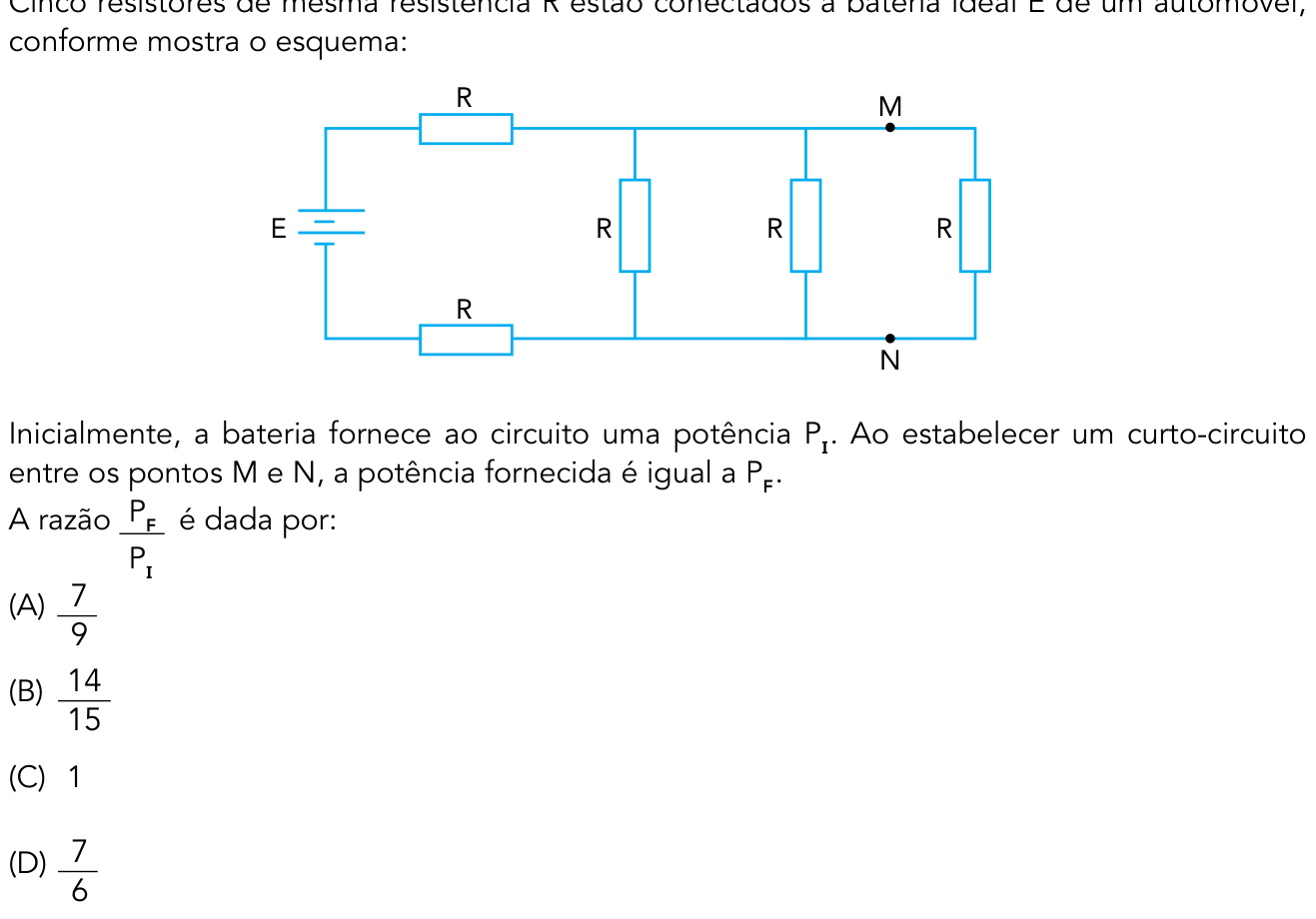

Ver como caiu na prova Questão 42 no caderno 2º Exame de Qualificação da UERJ 2014
